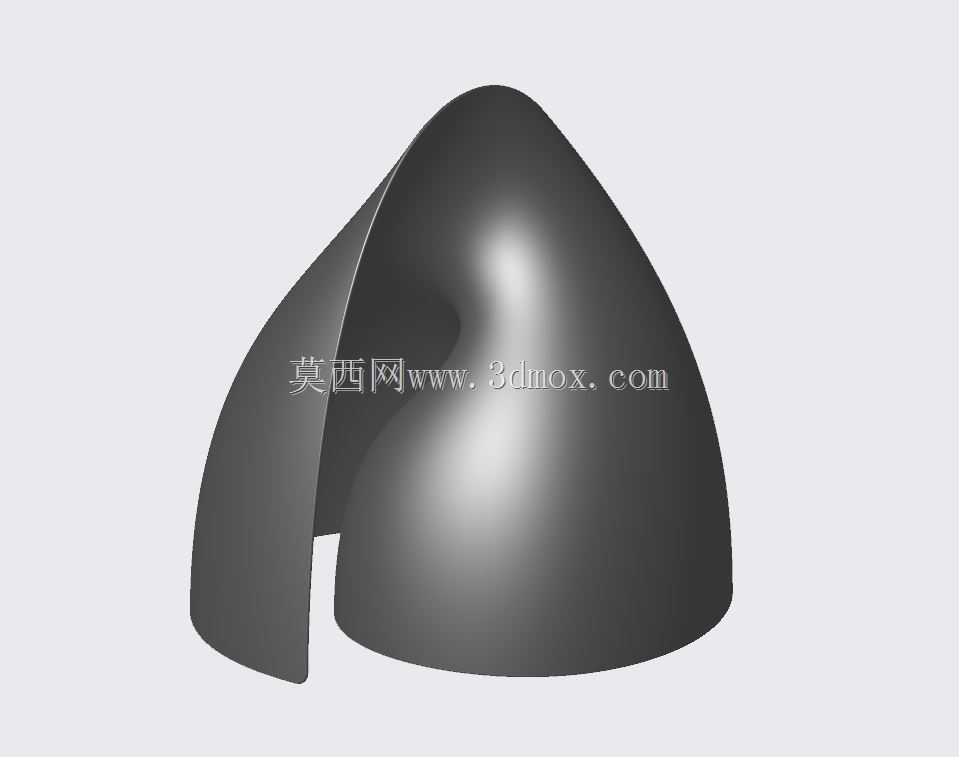

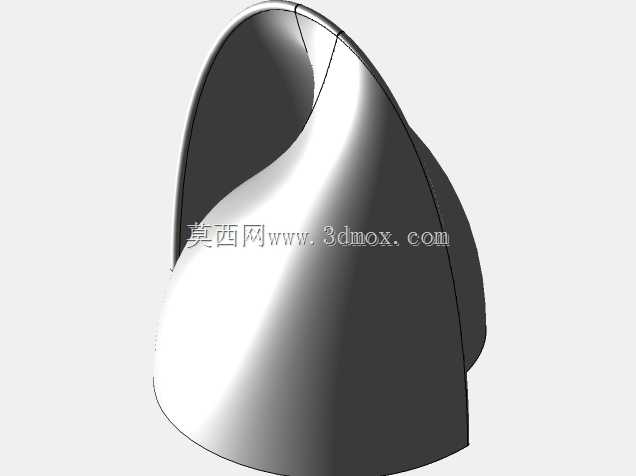

这套曲面构型的核心特征,是两组独立的弧形曲面在空间中自然交汇,最终形成底部开放、顶部收束的一体化流线形态,没有生硬的拼接棱线,所有曲率过渡都沿着曲面的延展方向连续变化。从结构设计的实际落地角度看,这类构型最早常出现在特种流体设备的导流腔内壁、小型无人装备的整流外罩、文创类工业产品的外观壳体开发环节,区别于常规规则回转体零件,它的曲面不存在单一固定回转轴线,每一处截面的曲率半径都随高度方向的坐标变化连续调整,无法通过简单的拉伸、旋转指令直接生成,必须依托多基准面的空间曲线搭建、边界混合或者曲面放样逻辑完成建模。
做这类曲面结构的前期规划时,首先要锁定底部的安装边界:整个构型的下沿是两个近似半圆弧的开放轮廓,两个弧段的圆心存在固定的水平偏移量,偏移距离直接决定了两个曲面交汇区域的宽窄——如果偏移量过小,两个弧面会近乎重叠,最终形态会接近普通的半球壳体,失去双曲面交汇的层次感;如果偏移量过大,两个曲面的交线会被拉得过长,顶部收束位置会出现尖锐的折角,不仅后续曲面加厚时容易出现几何自交,实际加工环节不管是走五轴铣削还是做吸塑成型,都会在折角位置出现应力集中或者脱模卡滞。实际项目里通常会把两个底弧的圆心偏移量控制在单弧半径的0.3到0.4倍区间,这个区间内交汇形成的内凹曲面曲率变化最平缓,既保留了双弧穿插的视觉特征,也能保证后续实体化操作的成功率。
曲面的高度方向参数也需要和底部弧段半径匹配,整体总高控制在底弧直径的0.9到1.1倍之间,从底部弧面开始向上延展时,曲面的法向角度会逐步向内收拢,到达总高三分之二的位置时,两个独立曲面的边线完全汇合,之后剩余的三分之一高度段,曲面继续平滑收束到顶部的圆钝端点,全程没有出现曲率突变的拐点。很多新手做这类造型时容易在两个曲面的交汇位置处理不当,直接把两个独立曲面做布尔合并,会在交线位置留下一道细微的棱边,哪怕视觉上不容易察觉,后续做数控加工的时候,刀具走到交线位置会出现进给方向的突然跳变,加工出来的表面会有明显的接刀痕;正确的处理逻辑是在搭建空间控制线的时候,就把交汇区域的控制线做相切约束,让两个曲面在交线位置的法向保持连续,合并之后整个外表面是G2连续的完整曲面,不管后续做镜面抛光还是曲面覆层,都不会出现痕迹断层。
从实际用途场景拆分,如果把这个构型用作流体设备的导流内构件,曲面的连续顺滑特性能让流经腔体的气流或者液流沿着弧面自然转向,避免常规直角导流结构里出现的湍流涡区,减少流体在腔体内的压力损失;如果用作小型户外设备的整流外罩,双弧交汇形成的不对称流线形态,能同时兼顾两个方向的来流导流效果,比对称半球壳的风阻表现更优,而且底部两个开放弧边可以直接对接设备内部的两个独立功能舱,不用额外在壳体上开孔分隔,能减少壳体的拼接密封面数量。如果是作为文创消费产品的外观壳体,这个构型的曲面厚度可以根据成型工艺调整:采用注塑工艺时,壳体壁厚均匀控制在1.5到2.5毫米,曲面交汇的厚壁位置要提前做局部减胶,避免注塑完成后出现缩痕;采用钣金旋压或者板材蒙皮成型时,要在曲面曲率变化最快的内凹区域预留工艺补充面,成型完成后再把多余的工艺边裁切,避免拉伸过程中板材出现局部拉裂。
安装边界的处理上,底部两个开放弧边不需要额外做突出的安装法兰,可以直接在弧边的内侧预留一圈宽度3到5毫米的贴合边,安装时直接和下方的基座端面对接,用粘接或者周圈卡扣固定即可,因为整个曲面的壁厚均匀,受力时外力会沿着弧形曲面均匀分散到整个下沿,不会出现局部应力集中的问题。建模过程中还要注意曲面的法向一致性,所有面片的法向统一朝向壳体外侧,后续转入工程环境做壁厚抽壳时,不会出现局部面片加厚失败的问题,导出到其他三维环境做干涉检查或者模流分析时,也不会出现几何识别错误。这类自由曲面构型的设计核心,从来不是追求怪异的视觉效果,而是在保证曲面连续可制造的前提下,用连续的空间曲面同时满足功能导流、外观造型、安装对接三个维度的实际需求,每一根空间控制线的位置调整,都要对应后续加工、装配、使用环节的实际约束,不能脱离工艺边界单纯追求曲面的独特性。
- 上一篇:内燃机凸轮轴精密传动结构
- 下一篇:YetiRambler二十六盎司保温杯底橡胶护套
- 全部评论(0)
- 模板大小: 764.89 KB
- 售价:5金币
- 下载次数: 25
- 系统要求: STEP / IGES,PTC Creo Elements,Rendering
- 软件分类: 通用机械零部件
