机械工程系创意纪念齿轮标识摆件

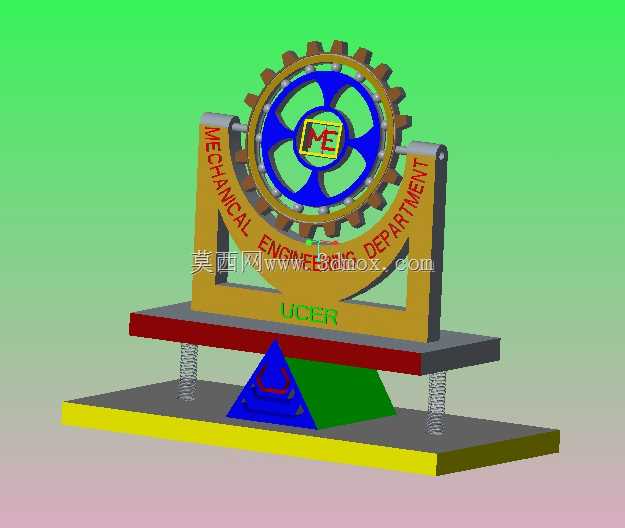

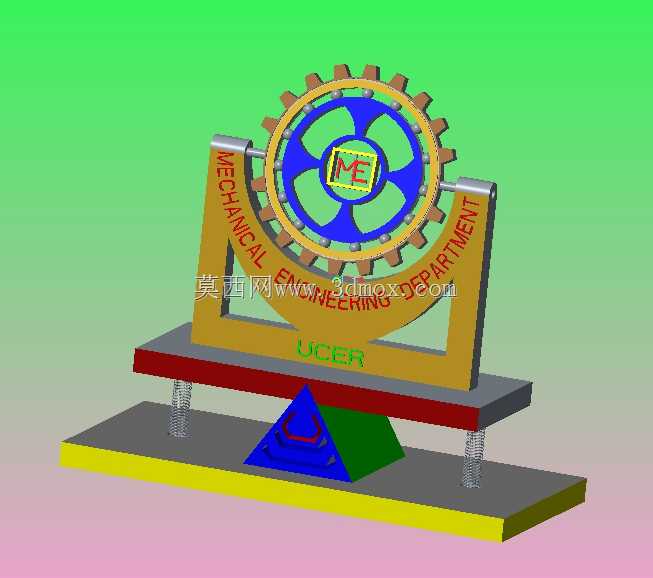

　　这套结构最初是为院系公共展示空间准备的机械主题立体标识，核心诉求并不是承担传动载荷，而是把机械工程专业最具辨识度的齿轮、轴承、支架、弹簧等元素浓缩到一个可长期陈列的台座上。实际落地时，它可以放置在实验楼门厅、专业教室讲台旁、科创成果展柜或者机械文化角，既承担专业形象展示作用，也能作为新生认识典型机械构件的直观教具。

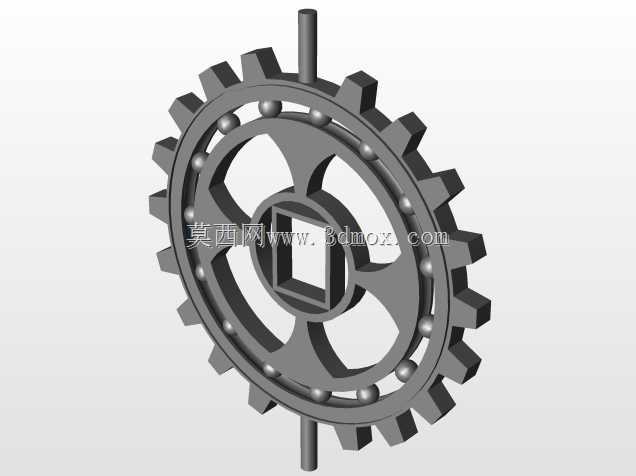

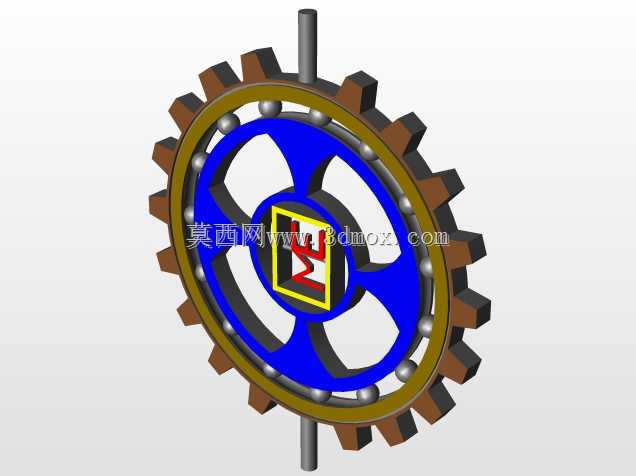

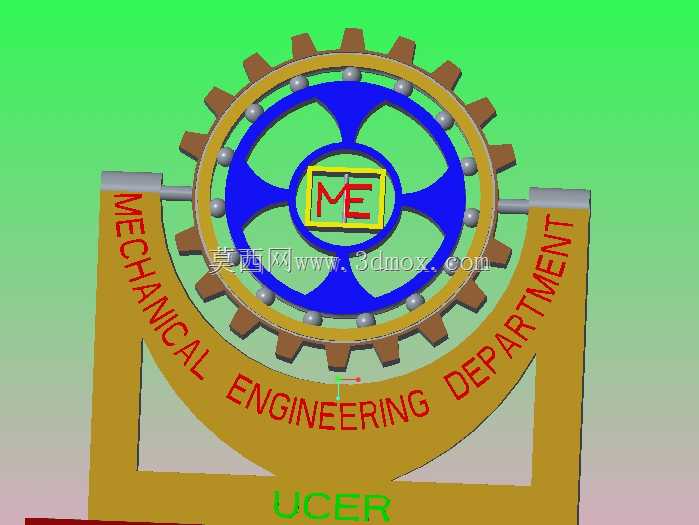

　　主体视觉中心采用大直径齿圈与内部轮辐组合。外圈保留完整渐开线齿形，齿顶、齿根和齿宽都按可加工的实体方式建模，避免只做外观贴图；内部用多根辐条连接中心轮毂，辐条之间留出大面积镂空，使标志在正面观看时具有明显的机械通透感。中心区域嵌入ME字样，文字外框与轮毂同轴布置，保证旋转视觉中心稳定。若后续需要把该结构用于真实转动演示，齿圈可按展示载荷选用亚克力激光切割、铝合金铣削或3D打印；若仅作静态摆件，齿部主要承担造型识别功能，不必按传动强度校核齿面接触应力。

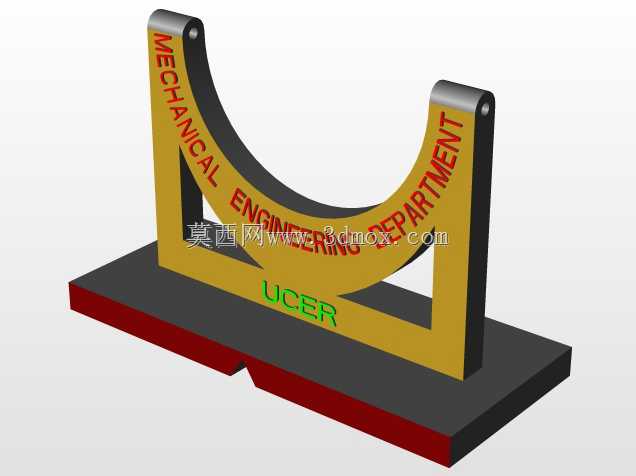

　　齿圈后方设置弧形承托板，板体从底座两侧向上延伸，端部形成近似轴承座的支撑形态。弧形板正面沿轮廓布置MECHANICAL ENGINEERING DEPARTMENT字样，文字随板面弧度排列，既强化专业属性，也让支撑件不显得笨重。两侧支撑与齿圈之间预留均匀间隙，静态版本中齿圈可固定在支撑前方；若加入低速演示功能，可在中心轮毂处加装小轴和轴承，使齿圈绕水平轴线缓慢转动，支撑端部则按轴承座形式设计端盖和定位台阶。

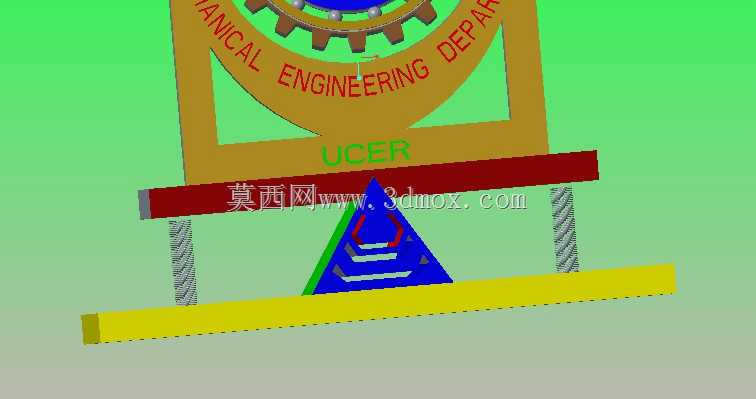

　　下部承托结构分成上下两层平台。上层平台承托弧形支架，平台边缘采用红灰分层配色，便于在建模和装配时区分不同板件；下层为更宽的长方形基座，基座前沿使用亮色包边，增加整体轮廓的稳定感。两层平台之间布置两根圆柱螺旋压缩弹簧，分别位于左右两侧靠近支撑脚的位置。弹簧在静态摆件中主要表达机械缓冲与弹性支承概念，建模时给出有效圈数、端部磨平圈和中径比例；如果制作实体，弹簧线径和自由高度需按平台自重选择，避免上层结构长期倾斜。弹簧外围没有设置导杆，展示效果更简洁，但真实装配时建议在弹簧中心增加隐藏导向柱，防止搬运过程中侧向脱出。

　　两层平台之间靠前位置设置三角形装饰块，三角块由不同颜色面拼接，正面加入简化图形，形成视觉焦点。三角形在机械设计中常用来表达稳定支承，这里虽然不承担主要载荷，却能填补弹簧之间的中空区域，让正面构图更完整。底座整体采用宽于上部机构的矩形轮廓，长宽比例按桌面陈列确定，底部预留平整安装面；放置在展柜或台面上时，可直接依靠自重稳定，也可在底座四角加工沉孔，通过螺钉固定到木质展台或金属框架上。

　　建模过程中，齿圈、轮毂、辐条和中心标识应先完成同轴草图，再通过拉伸、切除和阵列形成轮体；齿形可由标准齿廓方程生成后圆周阵列，保证齿数均匀。弧形支撑板需要单独建立弧面基准，文字采用包覆或随形拉伸方式处理，避免文字与板面产生干涉。弹簧零件按螺旋线扫描生成，装配时以平台上下安装面确定自由高度和压缩量；三角块、平台板和包边条分别建件，便于后期修改颜色、材料和加工方式。

　　从安装边界看，上部齿圈直径决定整体宽度，弧形支架高度决定展示重心，下层底座则需要在齿圈投影之外留出足够边距，防止视觉上头重脚轻。若用于桌面摆件，底座边缘到齿圈外缘宜保留一定水平余量；若用于壁挂或玻璃展柜，可取消弹簧并把后支架改为背板固定结构。整体设计把齿轮传动、轴承支承、弹性缓冲和机架稳定这些机械概念集中在同一视觉符号中，既适合专业文化展示，也为后续加工、运动演示和结构改型留下了明确的建模基础。
