步进电机配套U型安装固定支架

　　这套U型折弯式固定支座，是为中小型步进电机配套开发的安装承载构件，在桌面级数控滑台、小型3D打印运动轴、非标自动化送料工位、教学实验实训台、小型包装推料机构里都能见到同类结构的身影，核心作用是把步进电机的输出端精准对齐传动负载，同时承担电机运行时的反扭矩，避免电机运转出现径向偏移、轴系不同心的问题。

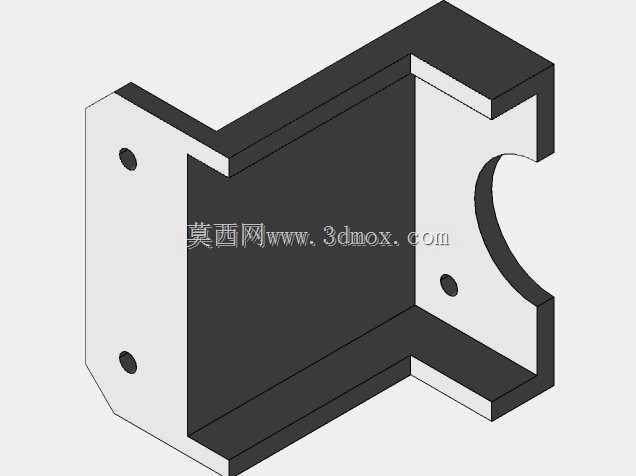

　　从结构设计逻辑来看，支座采用双侧立板加底部承托的槽型布局，一侧立板预留四个呈矩形分布的安装通孔，孔位间距完全匹配对应规格步进电机的前端法兰安装孔，电机输出轴可从立板中心的避让区域穿出，直接对接联轴器、同步带轮或者丝杆传动端；另一侧立板加工出半圆弧开口，这个弧形缺口的尺寸刚好贴合步进电机的圆柱机身外壁，既可以在电机装入时起到径向预定位的作用，不用操作人员反复调整电机同轴度，也能给电机尾部的接线端子、编码器线缆留出充足的走线空间，不会出现支座边缘挤压动力线、导致线材外皮磨损的隐患。

　　支座的整体折弯边角都做了直角过渡，没有多余的冗余凸台，在建模阶段可以直接通过钣金模块绘制展开轮廓，后续生产既可以采用铝板折弯后做阳极氧化处理，也能使用低碳钢板折弯后喷塑，两种工艺都不需要额外复杂的铣削加工，小批量打样时甚至可以通过激光切割板材后手工折弯成型，加工成本远低于一体式铣削的电机支座。两侧立板上的安装孔都设计为沉头通孔，锁紧螺丝从支座外侧穿入后直接拧入电机法兰的螺纹孔，螺丝头部完全沉入板面以下，不会突出支座外轮廓，避免设备运行时运动部件刮蹭到螺丝头。

　　在安装边界层面，支座的底部平面为整面贴合安装基准面，使用时可以直接把支座底面锁固在设备的安装基板、铝型材台面或者滑台底板上，底面和双侧立板的垂直度在建模时就做了公差约束，保证电机装入后输出轴的轴线和安装基面保持平行，不会出现轴系抬头、偏斜的情况。槽型的内部空腔宽度略大于电机机身的外径，电机装入后机身和支座内壁之间留有微小的调整间隙，锁紧法兰螺丝前可以小幅转动电机角度，把电机的出线口调整到最方便布线的朝向，锁紧后支座的双侧立板会从前后两个方向夹紧电机法兰，哪怕设备高速往复启停、步进电机频繁正反转产生冲击震动，支座也不会出现形变松脱。

　　和常见的单侧平板式电机安装片相比，这种槽型支架的抗扭刚度要高出很多，单侧平板支架在电机频繁启停时，平板位置很容易出现弯折形变，导致同步带跳齿、丝杆传动卡滞，而双侧立板加底部连为一体的结构，形成了封闭的受力框，电机输出的反扭矩会通过两侧立板直接传递到底部安装面，受力路径更短，应力分布更均匀，不需要额外加装加强筋就能满足常规小型步进电机的承载需求。支架的外轮廓边角都做了小尺寸倒角，没有尖锐的毛刺棱边，装配操作人员在工位上装调电机时不会被锋利边划伤。针对不同长度的步进电机，还可以在这个基础模型上直接调整槽体的纵深尺寸，法兰孔位保持标准通用孔距，就能适配不同机身长度的同系列步进电机，零件的通用性很强，不需要为每一款电机重新绘制整套支座结构，在非标设备快速设计选型时，可以直接调用这个模型调整参数，大幅缩短机械结构的设计周期。
