三角球铰空间桁架连杆支撑结构

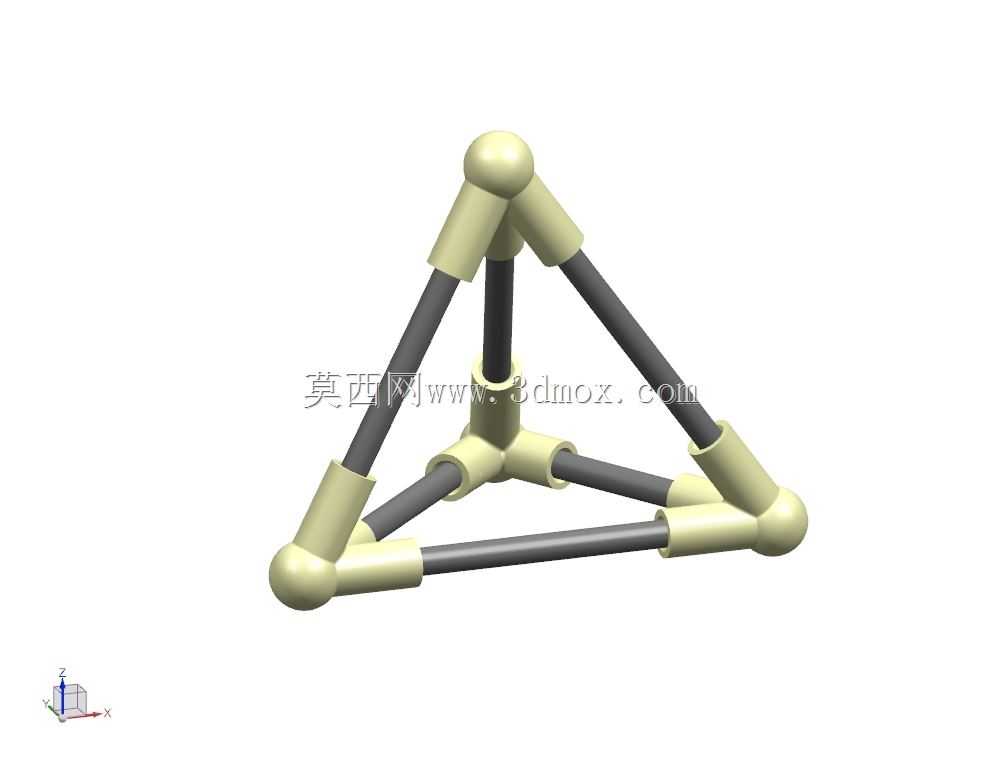

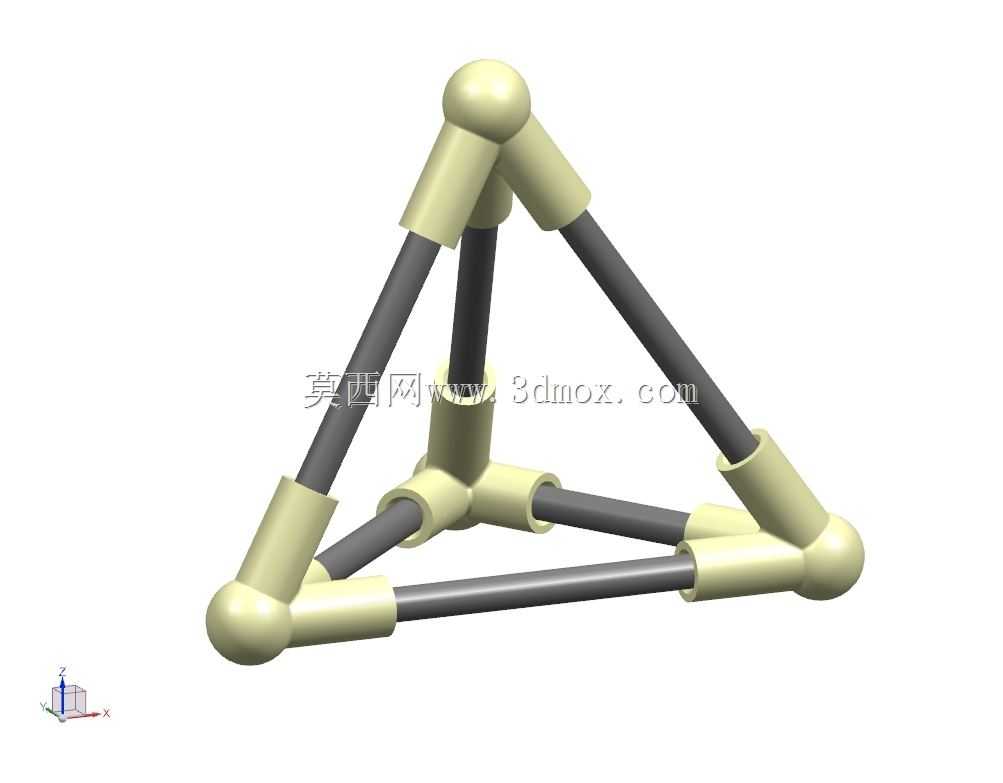

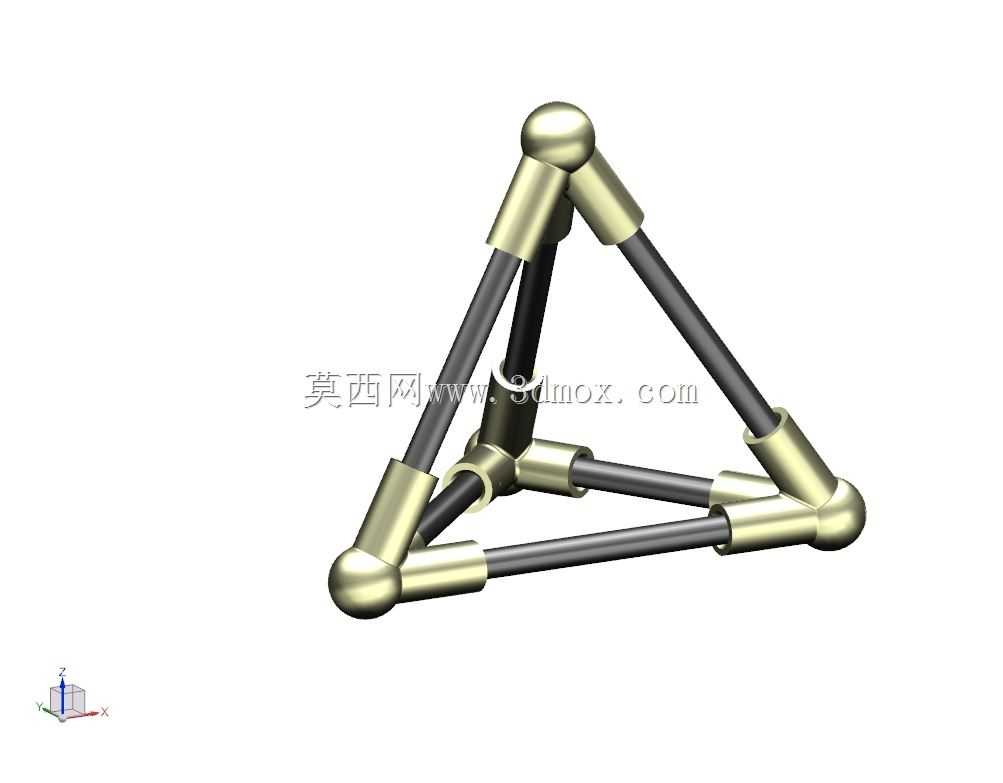

　　该结构以三角形空间桁架为基本构型，通过三根底部杆件围合出稳定的水平三角基面，再由三根斜向杆件向上汇聚至顶部球头节点，形成具有明确几何约束的四面体受力框架。杆件端部采用球头与套筒式接头组合，球头位于框架的主要转角位置，承担多方向杆件交汇与角度传递；套筒段包覆在杆件端部，既表现出装配连接关系，也为实际结构中的螺纹锁紧、粘接固定或销轴铰接预留了设计边界。

　　从工程使用场景看，这类结构可用于轻型支撑框架、教学用空间机构演示件、可拆装展陈骨架、机器人连杆原型以及小型承载平台的概念验证。三角形布置在平面内具有天然稳定性，三根斜杆将顶部载荷分散至底部三个节点，受力路径清晰；底部三角框则负责约束三个支脚之间的相对位移，使整体在受压、受扭和轻微侧向载荷下都能保持较好的几何刚度。若应用于真实设备，可在底部球头节点处增加安装底板、地脚垫或快速夹具，使框架与工作台面、移动底盘或实验平台连接。

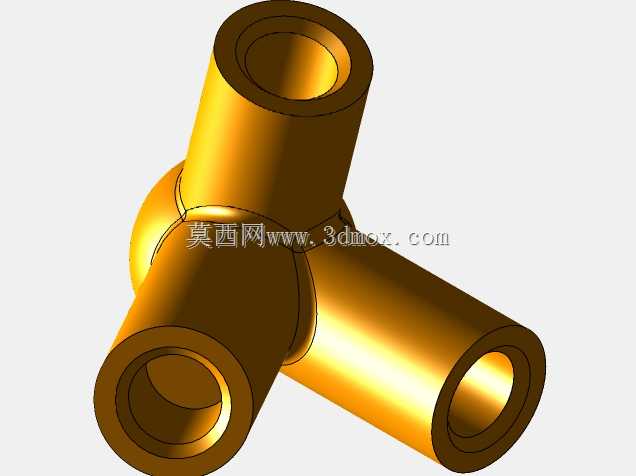

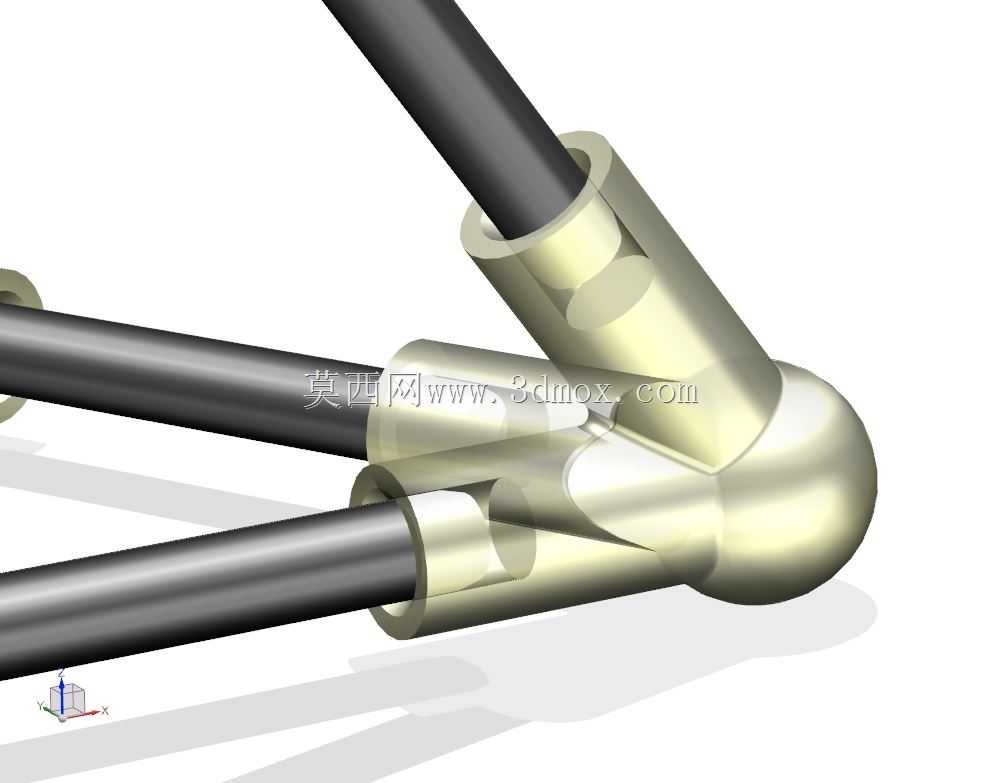

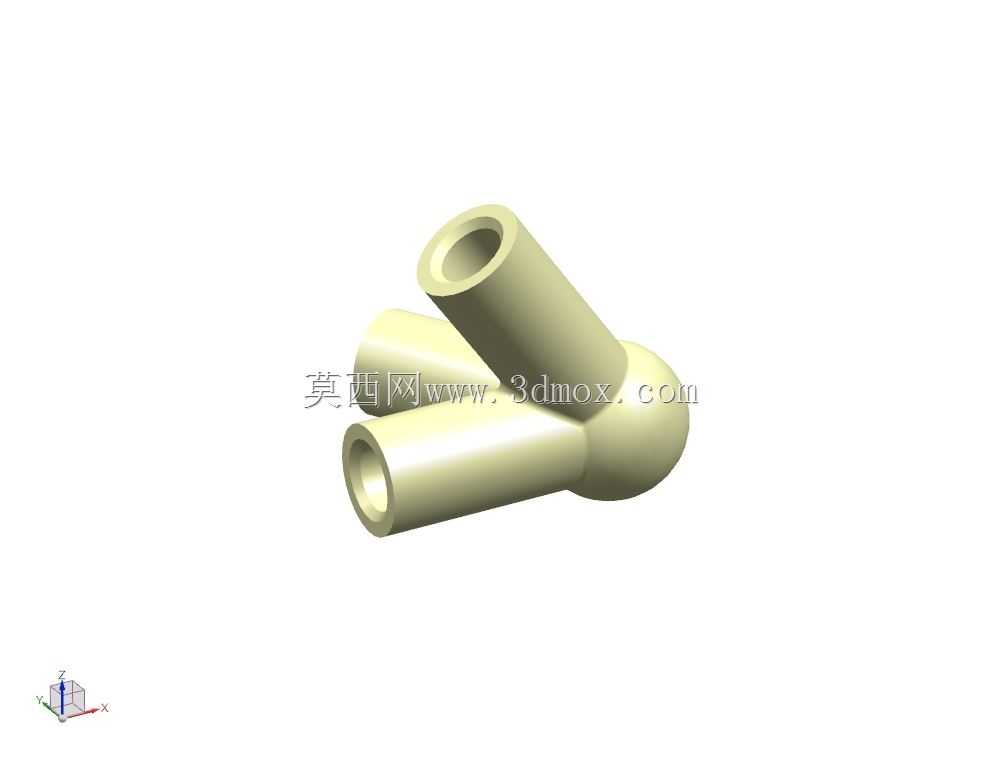

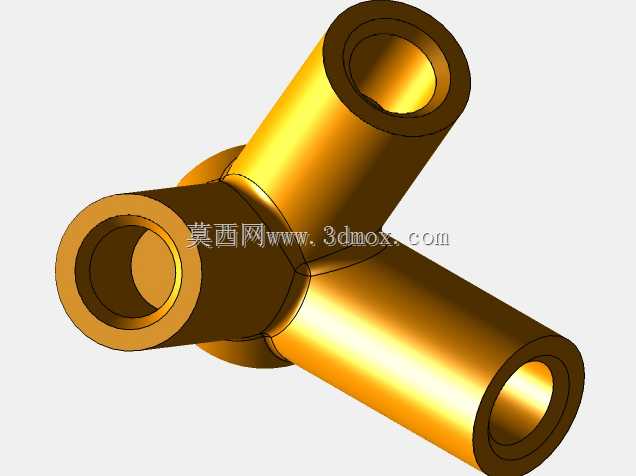

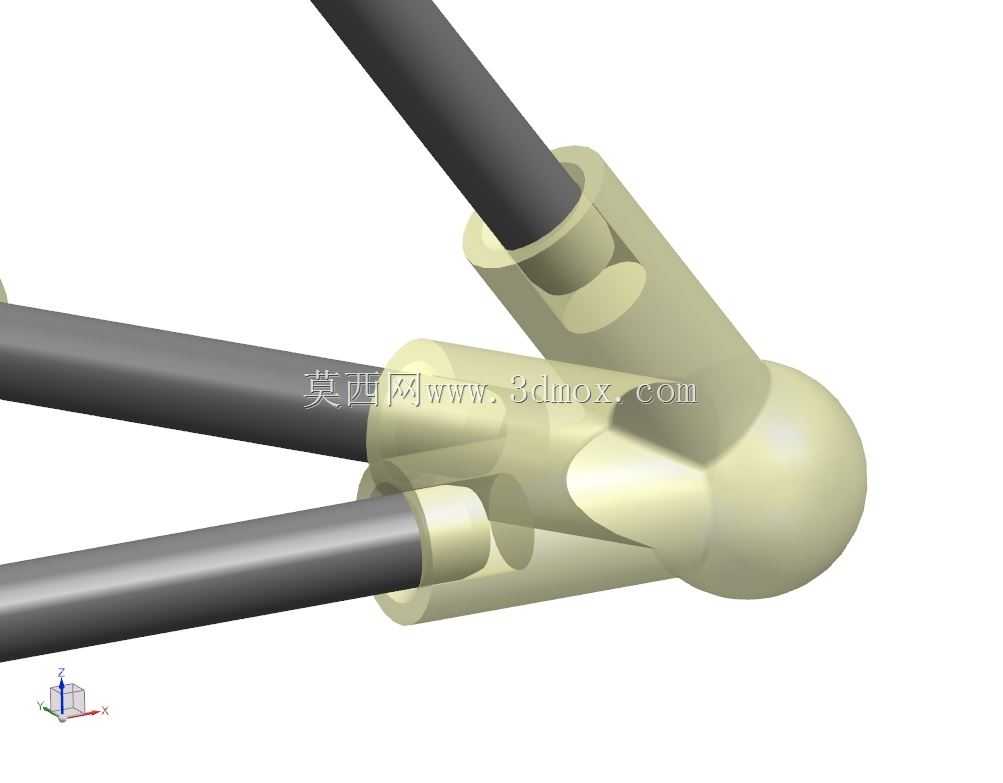

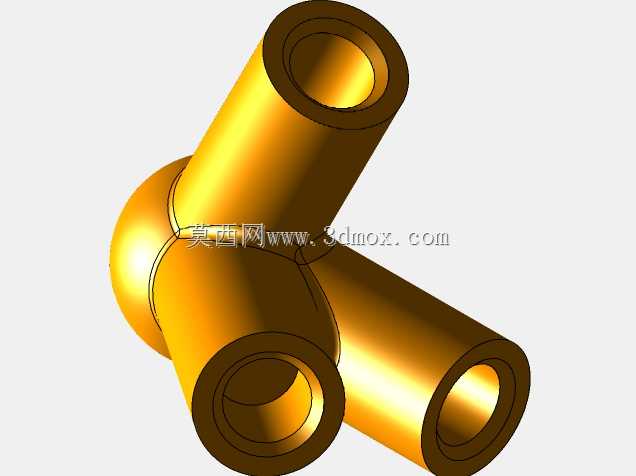

　　外形上，模型由等径圆管杆件和球型节点构成，杆件轴线在节点中心交汇，便于在三维软件中通过草图点、空间直线和焊件结构件生成类似骨架。圆管截面适合承受轴向拉压，材料方向沿杆轴布置，能够在较低重量下获得较高的结构效率。球头节点的圆弧过渡降低了多杆交汇处的应力集中，套筒与杆件之间形成阶梯状连接段，可在详细设计中进一步细化为承插段、锁紧环、定位销或螺纹接头。对于需要频繁拆装的场景，球头外侧可加工平面或孔位，配合紧定螺钉固定杆件角度；对于永久承载场景，则可将节点与杆件焊接或粘接，形成整体桁架。

　　安装边界方面，底部三个球头节点构成支撑接触区，三点之间的距离决定框架底展尺寸和抗倾覆能力。设计时应保证上部载荷投影尽量落在三点围成的区域内，避免偏载造成单侧支脚反力过大。顶部球头为单点汇交区域，适合安装小型载荷座、传感器支架、吊环或实验附件；若顶部需要承受弯矩，则不宜仅依赖球铰接触，应增加法兰盘、交叉肋或多螺栓连接面。杆件长度、球头直径和套筒外径之间需要保持比例协调：球头过小会导致多杆交汇空间不足，套筒过短会降低端部约束长度，杆件过粗则可能在节点处发生干涉。

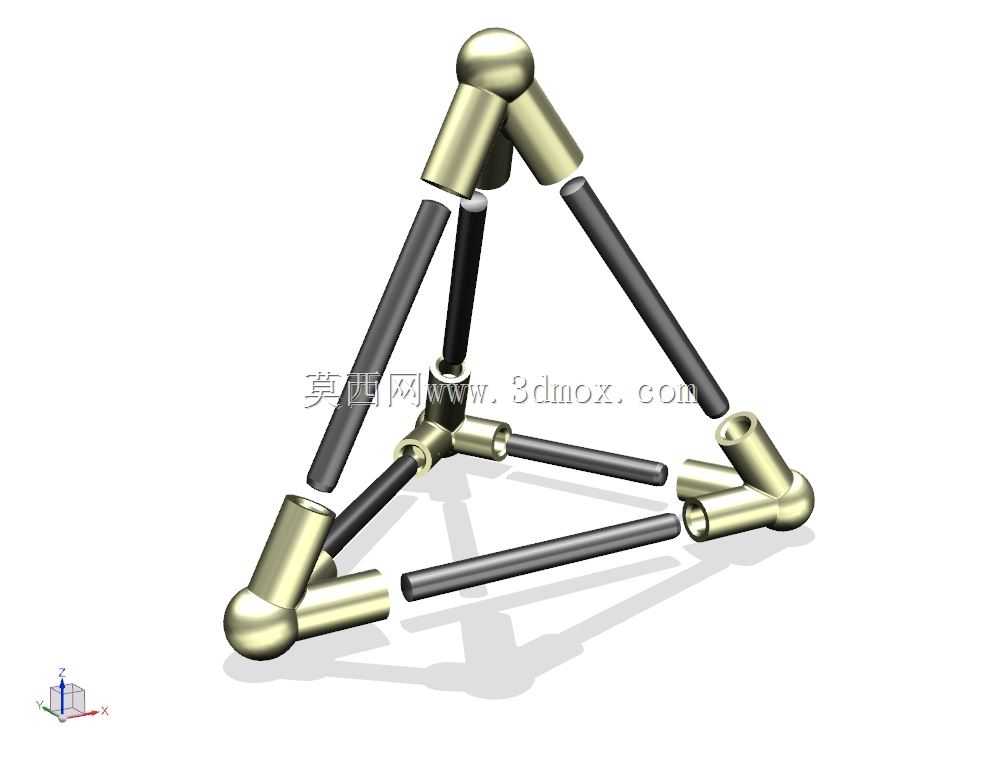

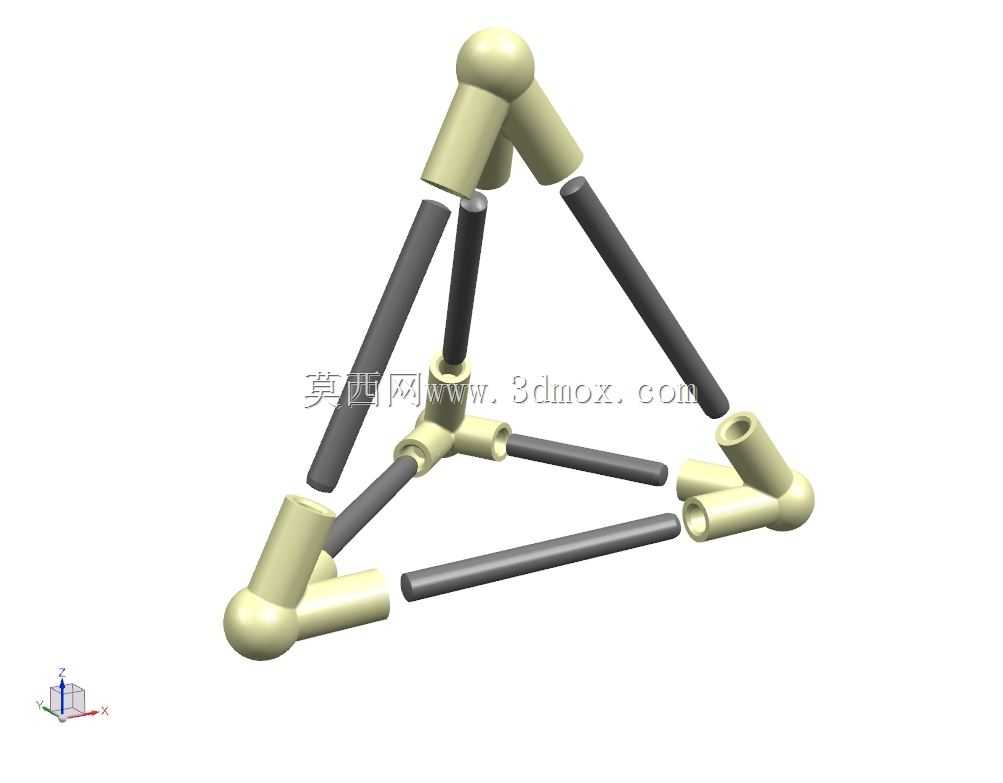

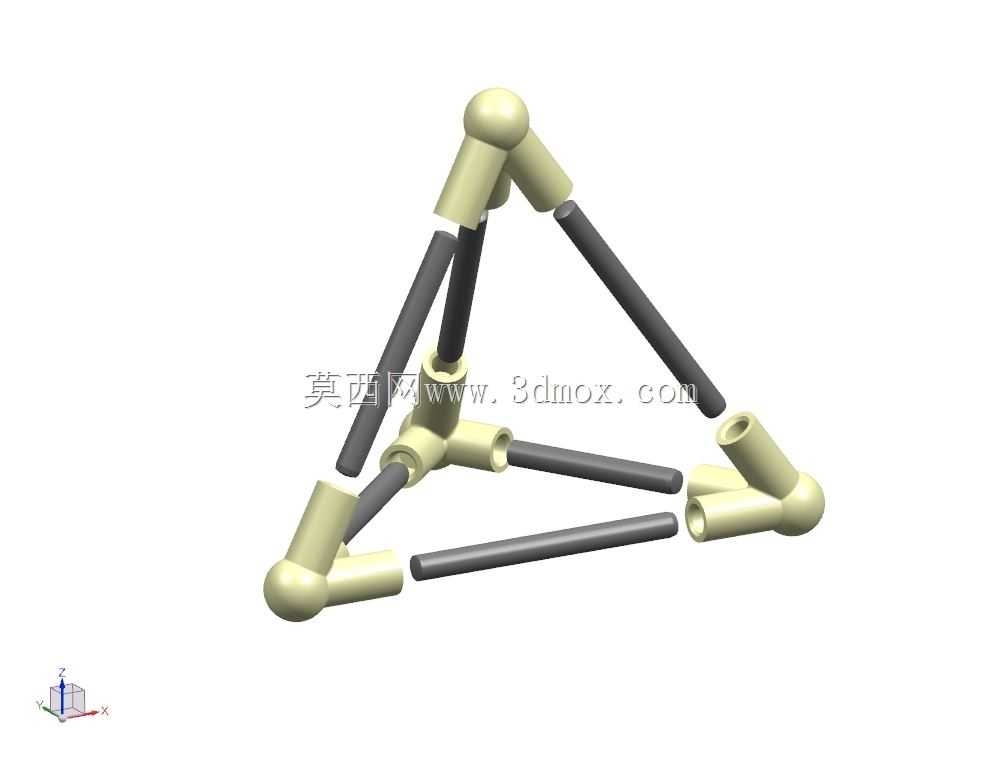

　　建模思路上，可先建立空间关键点，确定底部三个节点和顶部节点的坐标，再连接六根杆件轴线；随后以轴线为中心生成圆管实体，并在节点位置放置球头。套筒部分可通过沿杆件轴向拉伸圆柱并与球头求交或组合得到，装配时应检查相邻套筒在球头周围是否留有足够间隙。对于需要运动分析的方案，可将球头与套筒之间设置为铰接关系，观察框架在不同约束条件下的自由度；对于承载分析，则应把节点视为刚性或半刚性连接，根据实际工艺选择接触、绑定或铰接边界。

　　该模型的价值在于把抽象的空间桁架关系直观呈现出来：杆件主要传递轴向力，球头节点负责角度汇聚，三角基面提供稳定支撑，斜杆系统完成上部载荷传递。结构没有复杂曲面和冗余零件，适合作为机械原理课程、桁架轻量化设计、管件连接方案以及快速原型制作的参考对象。在后续细化中，还可根据载荷要求调整管径、壁厚、节点直径和支脚跨距，并在关键接头处加入防松、定位和耐磨结构，使概念模型转化为可制造、可装配的实际支撑装置。
