迷你主机壁挂显示器背装固定支架

　　这款壁挂式安装支架主要面向小型迷你主机的后置部署场景，适配Modecom FreePC这类紧凑型计算设备，既可以固定在墙面点位，也能够直接挂载在显示器背部的标准安装孔位区域，把原本需要占用桌面空间的迷你主机收纳到显示终端后方，大幅精简办公工位、工业触控终端、展厅展示工位的桌面布线与设备排布。

　　从实际落地场景来看，这类支架在商用办公桌面改造、车间工控点位部署、自助查询终端内嵌安装、家用极简桌面搭建里都有很高的适配价值。传统迷你主机要么平放在显示器底座旁，既挤占桌面可用面积，外露的电源线、HDMI线、网线也容易被触碰拉扯；要么随意粘贴在显示器背面，长期使用后粘胶老化容易出现设备滑落风险。这款支架采用承托式卡扣结构，主机装入后由两侧限位边与端部挡边共同约束六个自由度，不需要在迷你主机外壳上额外打孔，也不会遮挡主机侧面的散热通风槽，日常维护时只需要沿滑道向外抽出主机即可完成接口插拔、硬件检修，不需要完全拆除支架固定螺丝。

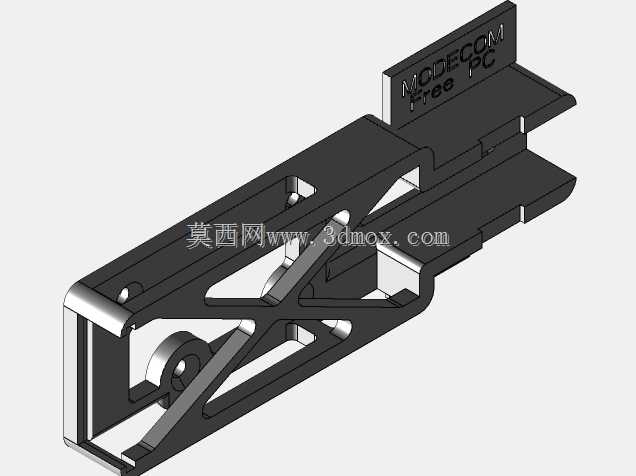

　　结构设计上采用了大面积镂空减重的构型思路，主体承托段开出多组三角形与长条形减重孔，在保证1.5mm左右钣金折弯刚度的前提下，尽可能降低支架自身重量，减少显示器背部VESA安装孔位的挂载负荷。支架一端设置带品牌标识的立式挡边，主机推入到位后该挡边抵住主机尾部端面，避免设备沿滑道向墙面方向窜动；两侧的翻边高度经过匹配主机外壳厚度设计，既不会因为翻边过高遮挡主机侧边的USB、音频接口，也不会因为翻边过低失去侧向限位能力。支架上预留的多组安装孔同时兼容两种固定方式：贴墙安装时可以通过膨胀螺丝将支架锁附在墙面承重点位，显示器背装时则可以配合VESA安装螺丝穿过支架预留孔，和显示器背部的75mm或100mm标准孔位对齐锁合，不需要额外在显示器外壳上加工非标孔位。

　　安装边界方面，支架的内部承托宽度、滑道长度完全对应适配迷你主机的外形尺寸，主机装入后上下预留不小于2mm的装配间隙，避免钣金加工公差导致主机卡滞；支架底部的镂空区域刚好正对主机底部的散热进风位置，不会阻挡冷空气进入机箱，主机背部的出风区域也和支架立式挡边之间留出足够通风间距，避免热气流在支架内部淤积。针对HDMI插头这类尺寸偏大的视频扩展接头，支架在主机接口对应的端部位置做了让位缺口，插头完全插入后不会和支架端面发生干涉，不需要额外使用短款定制HDMI线，常规标准线材即可直接插接使用。

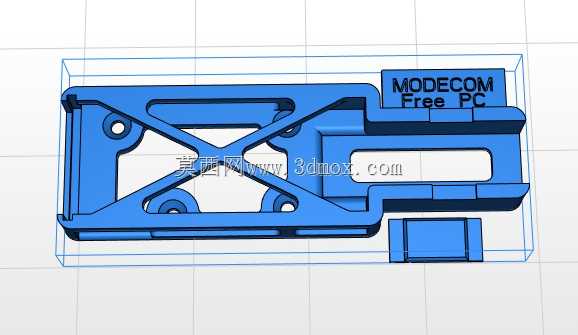

　　建模过程中优先完成主机外形的包络面拟合，先以主机最大外轮廓为基准偏移出装配间隙，生成支架的承托底板，再依次折弯出两侧限位翻边、端部挡边，之后在底板上排布减重孔，所有镂空内角都做了圆角过渡，避免钣金激光切割后出现应力集中开裂的问题；安装孔位周边预留了足够的螺丝操作空间，使用普通十字螺丝刀即可完成锁附作业，不需要特殊工装。整套结构没有复杂的活动卡扣与易损件，长期使用下不存在塑料卡扣疲劳断裂的隐患，钣金件表面做喷塑处理后可以适应车间多粉尘、轻度潮湿的部署环境，在需要把计算终端隐藏在显示器后方的各类安装场景里，都能提供稳定可靠的固定支撑。
