冰顿顿卡通形象曲面造型打样

　　本次曲面造型工作围绕冰顿顿这一卡通IP的实体打样需求展开，建模阶段优先匹配后续小批量试制、周边摆件生产以及展示道具加工的实际场景，整体造型完全贴合卡通形象圆润饱满的视觉特征，所有外轮廓均采用连续顺滑的高阶曲面搭建，没有生硬的棱角转折，既还原IP本身憨态可掬的外形特质，也兼顾后续脱模、数控加工以及表面喷涂工序的工艺可行性。

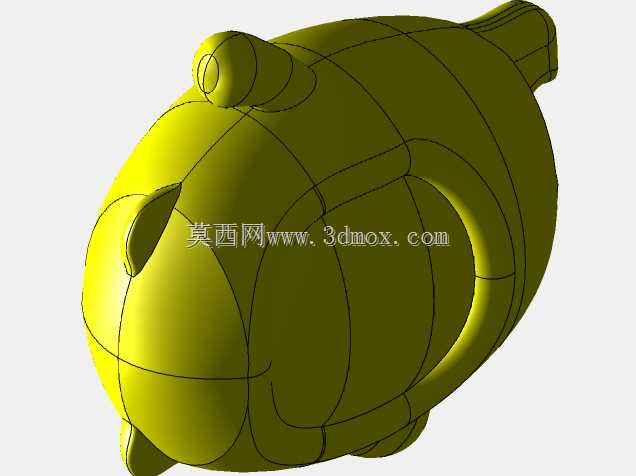

　　从结构拆分逻辑来看，模型主体以大弧度椭球曲面作为核心躯干基底，躯干表面的所有装饰线条均采用曲面投影裁切的方式生成，而非直接在实体上拉伸凸起，这种处理方式能保证装饰纹路和主体曲面的曲率完全贴合，后续做丝印、水转印或者浮雕加工时不会出现纹路翘边、贴合间隙不均的问题。躯干顶部延伸出的小尺寸圆柱状凸起对应卡通形象的耳部结构，该特征根部做了完整的圆角过渡，圆角半径控制在特征直径的四分之一左右，既避免直角根部在3D打印或者注塑成型时产生应力集中，也不会因为圆角过大丢失卡通形象原本的识别特征。躯干侧方预留的内凹弧形区域对应形象的肢体轮廓，内凹曲面的拔模角度统一控制在1.5度以上，若后续采用注塑工艺量产，该角度可以保证零件开模时顺利从型腔脱出，不会刮伤外表面；如果采用光敏树脂3D打印做手板验证，该内凹区域的支撑添加空间也足够，后期去除支撑后打磨工作量能减少三成以上。

　　建模过程中特意对所有曲面的连续性做了分级管控：外露的主外观面全部达到G2曲率连续，曲面交接处的斑马线测试完全顺滑无折角，哪怕后续做高光透明漆面处理，反光也不会出现扭曲断裂；非外观的装配贴合面则采用G1连续即可，在保证装配精度的前提下减少曲面重构的工作量，缩短打样周期。外形尺寸方面，整体模型的最大外轮廓包络尺寸控制在120毫米级，属于桌面文创摆件的常规尺寸区间，主体躯干的最小壁厚预留2.5毫米，耳部等细小凸起的最小壁厚不小于1.2毫米，完全满足ABS注塑、PLA打印以及树脂浇注三种主流试制工艺的壁厚要求，不会出现填充不满、结构易断裂的问题。

　　安装边界层面，模型底部做了平整的安装基准面，平面度公差控制在0.2毫米以内，既可以直接放置在展示台面上作为静态摆件，也可以在底部预留M3螺纹孔位，适配发光底座、旋转展示台或者文创盲盒的内部安装支架，安装孔的位置距离外轮廓边缘至少保留8毫米的实体厚度，锁螺丝时不会出现侧壁开裂的情况。针对后续可能的衍生改型，整个模型的特征树做了全参数化关联，比如躯干的椭球半径、耳部凸起的高度、表面装饰纹路的宽度都可以通过参数直接调整，不需要重新搭建曲面，后续衍生不同尺寸的钥匙扣、车载摆件、大型展会雕塑等版本时，只需要缩放整体比例后同步校验壁厚和拔模角度即可，能大幅降低衍生设计的重复工作量。

　　从实际应用场景延伸，该套曲面数据不仅可以直接用于手板3D打印验证，也可以直接导出分型面用于模具设计，曲面之间没有破面、重叠面等几何错误，导入各类加工编程软件时不需要额外修补几何，数控铣削加工外观面时的刀路可以顺着曲面流线排布，加工出来的表面粗糙度能达到Ra1.6以下，后续只需要简单抛光就可以做喷涂上色。针对卡通形象表面的分色区域，建模时已经提前把不同色号的曲面做了独立分层，后续做遮喷或者多色注塑时，可以直接提取对应曲面作为遮罩边界，不需要重新在模型上勾勒分色线，能有效避免量产时出现分色错位、溢漆的问题。
