自行车车头碗组多规格环形衬垫

　　车头碗组是自行车前叉与车架头管之间承担转向支承的核心部位，垫片看似结构简单，却直接影响轴承预压、前叉转动顺畅度、把立堆叠高度以及整车转向手感。本组模型围绕自行车车头碗组装配场景建立，提供5毫米、10毫米、20毫米三种厚度的环形衬垫方案，用于在不同车架头管长度、前叉舵管长度和碗组轴承配置下，快速调整安装间隙与轴向堆叠尺寸。

　　从实际装车情况看，碗组垫片并不只是“垫厚”的零件。车架头管经过加工后存在长度公差，外置碗、内置碗、半隐藏碗的轴承座深度也不一致；前叉舵管裁切长度若偏短，把立压紧后可能无法获得合适预压；更换不同锥度舵管、不同轴承盖或不同把立高度时，原有堆叠关系也会被打破。此时需要在轴承与轴承座、垫圈与压紧盖之间加入合适厚度的环形垫片，使轴承外圈获得稳定支承，同时避免轴向压紧过量造成转动卡滞。

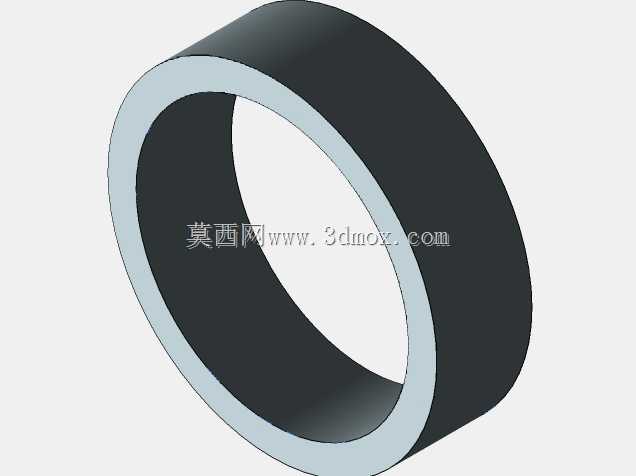

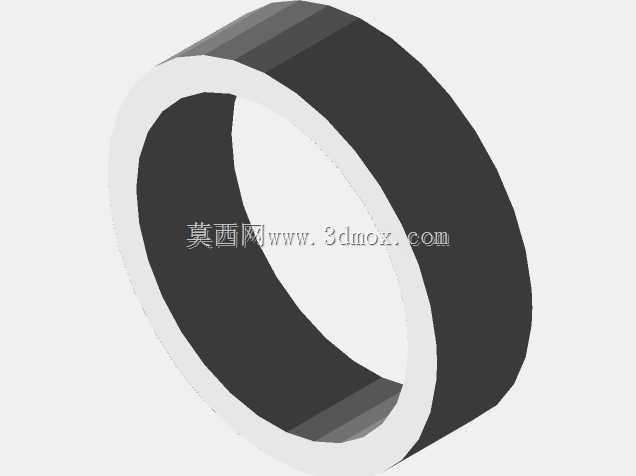

　　模型外形采用等截面圆环结构，主体由同轴的外圆柱面、内孔圆柱面和两个平行端面构成。该结构与碗组垫片的受力方式相匹配：装配后，垫片主要承受轴向压紧力，并在转向过程中保持轴承定位边界。外圆需要与头管或碗组座孔形成合理配合，内孔则需保证前叉舵管或相关轴套能够顺利穿过。建模时应重点控制内外圆同轴度、两端面平行度和端面与轴线的垂直度，这些几何特征会影响压紧后的受力均匀性。若端面倾斜，轴承外圈可能出现局部偏压，转向时产生涩感，长期使用还会造成轴承滚道异常磨损。

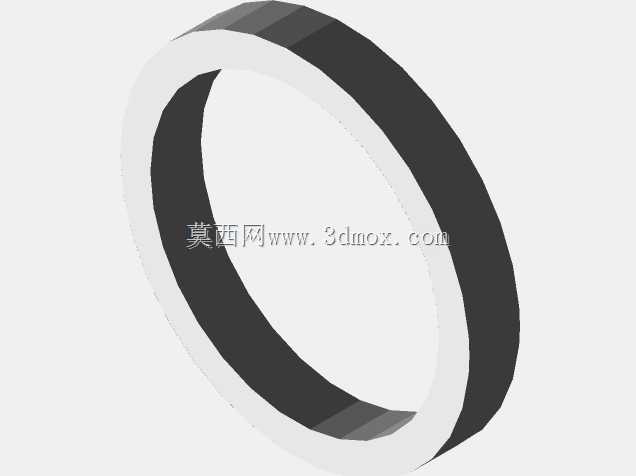

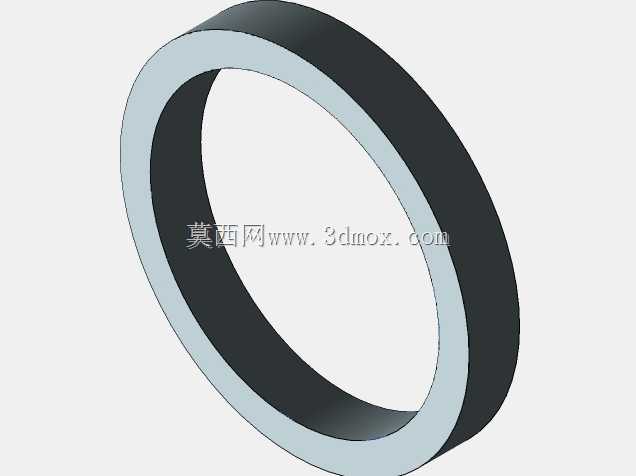

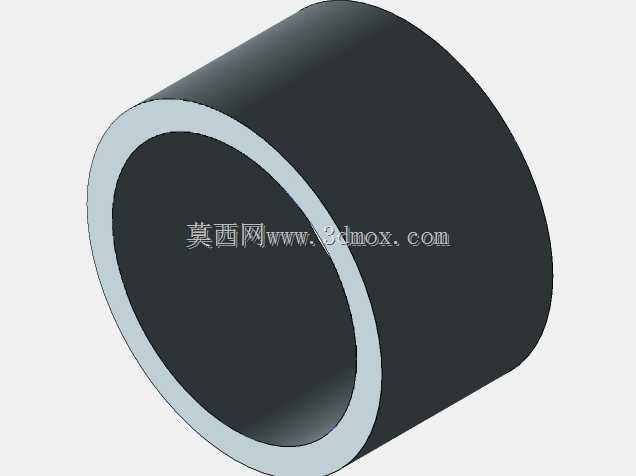

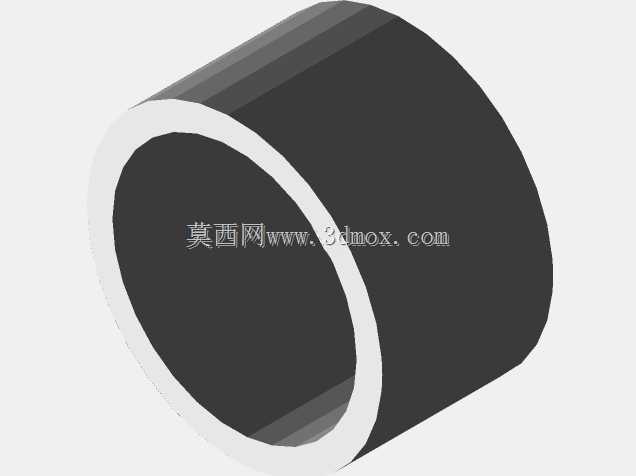

　　三种厚度的设置对应不同调整需求。5毫米规格适合细微补偿，常用于碗组轴承盖与把立之间的小间隙修正，或者在头管长度略长、舵管裁切后余量不足时进行精细配垫。10毫米规格属于中等调整量，适合更换碗组类型后堆叠高度变化较明显的情况，也可用于多件组合形成非标准厚度。20毫米规格调整量较大，更多用于特殊车架、改装前叉或试验装配中，当头管与舵管配合边界差异较大时，可作为主调整垫片使用。工程应用中并不建议盲目叠加过多薄垫，因为结合面数量增加后，累积平行度误差和装配松动风险都会上升；合理方式是根据实测间隙选择接近需求的厚度，再用薄垫微调。

　　设计思路上，该类垫片应优先保证材料、硬度和摩擦边界的匹配。碗组区域承受车把转向载荷、前轮冲击以及制动时的轴向反力，垫片端面需要有足够抗压能力，不能在把立锁紧后发生明显塑性变形。若采用金属材料，应关注表面平整度和边缘去毛刺；若采用工程塑料或复合材料，则需考虑长期压缩蠕变、耐候性以及温度变化对尺寸的影响。内孔直径不能与舵管发生干涉，外圆直径也不能超出碗组座孔容纳范围，否则装配时会出现垫片无法落位、轴承盖压不平等问题。

　　安装边界方面，垫片位于头管、碗组轴承、压紧盖或把立堆叠区域之间，轴向空间非常有限。建模时需要把垫片放入完整碗组装配中检查，而不是单独看圆环尺寸。重点核对三项关系：一是内孔相对舵管的通过间隙，保证装拆时不需要强行敲入；二是外圆相对头管或碗组座的避让关系，避免垫片外缘顶住无关结构；三是两个端面与相邻零件的接触范围，确保压紧力能够通过完整环形区域传递，而不是只压在局部窄边上。对于带倒角的轴承外圈或碗组盖，还应检查垫片边缘是否与倒角发生线接触，必要时在模型中增加相应倒角或减小接触外径。

　　从功能特性看，该组垫片的价值在于把复杂的碗组堆叠问题转化为可测量、可替换的厚度调整。装配前可先将轴承、碗组盖、把立和舵管按实际顺序预装，测量轴承压紧后剩余的轴向间隙，再选择5毫米、10毫米或20毫米垫片进行组合。调整目标不是简单消除所有间隙，而是在保证碗组轴承无明显轴向窜动的前提下，让前叉转向轻松、无卡点、无异常框量。过厚垫片会导致把立无法有效压紧，碗组可能出现松动异响；过薄或漏装则可能使轴承承受额外预紧力，转向变沉并加速压痕形成。

　　在三维建模过程中，圆环类零件容易被误认为只需拉伸一个薄壁筒，但用于碗组装配时，尺寸链必须与周边零件联动。内孔、外径、厚度、倒角和端面粗糙度都会影响最终装配效果。将三种厚度做成系列化模型，有利于在设计阶段直接进行堆叠校核，也便于维修和改装场景下快速选型。通过对头管长度、舵管伸出量、轴承座深度和把立夹紧高度的联合检查，可以明确每种垫片的适用边界，减少实物试装中的反复修配。

　　总体而言，该组环形衬垫服务于自行车转向系统的精密装配，适用于山地车、公路车及同类车头碗组结构的间隙补偿。其结构简洁，但尺寸选择与配合精度直接关系到轴承寿命和转向稳定性。围绕轴向厚度、内外径边界、端面平行度和完整碗组堆叠关系进行建模与校核，能够为车头碗组设计、整车装配以及售后维修提供直接可用的工程依据。
