双发涡扇支线民航客机整机结构

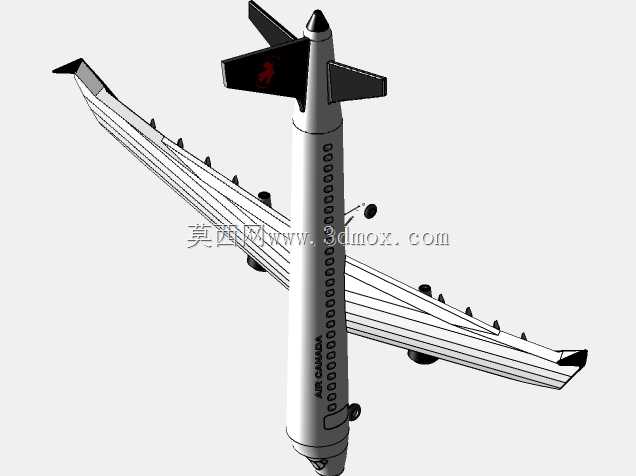

　　该三维作品呈现的是一架双发涡扇支线民航客机的整机结构，建模覆盖机身、机翼、尾翼、动力短舱、起落架及舱门等主要组成部分，适合用于航空结构认知、教学演示、外形方案评审和装配关系梳理。整机采用下单翼布局，机翼沿机身两侧伸展，翼下吊挂发动机短舱；垂尾与平尾组成常规尾翼，能够在飞行中提供方向与俯仰稳定。机身沿纵向布置连续客舱舷窗，前部设置驾驶舱风挡，下部布置前、主起落架，整体轮廓符合窄体支线客机的典型比例。

　　从实际用途看，这类飞机主要承担中短程城市间旅客运输，也可作为改装平台用于勤务、训练或展示。结构建模时需要先确定机身轴线、翼面基准和发动机安装位置，再围绕气动外形与维护边界展开细节。机身采用长筒形增压舱思路，前部雷达罩、驾驶舱段、客舱段、后机身和尾锥分段衔接；机翼需要兼顾翼型厚度、后掠角、上反角与油箱布置空间，襟翼、副翼和翼尖小翼等区域在模型中以独立外形表达，便于后续拆件或运动机构分析。

　　动力短舱吊挂于机翼下方，短舱与机翼之间通过挂架连接，设计时要控制短舱离地高度，避免起降姿态下触地，同时预留风扇段、核心机段和反推区域的维护空间。起落架采用前三点式布置，前起落架位于机头下方，主起落架靠近机翼根部下方，停机状态下应保证机身纵轴接近水平，并在轮胎压缩、防沉和转向范围内校核安全间隙。客舱门、服务门和应急开口沿机身侧面分布，门区周边需要在真实设计中考虑加强框和开口补强，模型中可通过门线与周边结构位置体现装配逻辑。

　　外形尺寸方面，整机长度、翼展、垂尾高度和机身直径需要保持支线客机的协调比例：机头雷达罩呈圆滑收敛形态，客舱段截面近似圆形，后机身逐步收缩以连接尾锥；机翼根弦较大、尖弦较小，翼面后缘布置活动面；垂尾后掠并带有方向舵轮廓，平尾左右对称安装于尾段。安装边界上，发动机短舱不能侵入机翼主承力盒段的关键路径，起落架舱门收起后应与机身、发动机短舱保持足够间隙，尾翼与后机身对接区也要考虑维护通道和结构连接。

　　建模过程中，机身曲面可通过纵向站位和截面轮廓控制，机翼与尾翼采用翼型放样生成，短舱、挂架和起落架则按部件装配。舷窗、舱门、风挡、翼尖小翼和轮胎等细节虽然不承担复杂计算功能，但对识别机型比例、检查干涉和展示外观完整性具有明显作用。对于结构设计人员，该模型可用于讨论开口位置、翼身对接、发动机吊挂和起落架收放空间；对于教学或选型人员，它能够直观呈现民航客机从机头到尾锥、从翼面到动力装置的整体布局关系。
