汽车门把手注塑成型模具结构设计

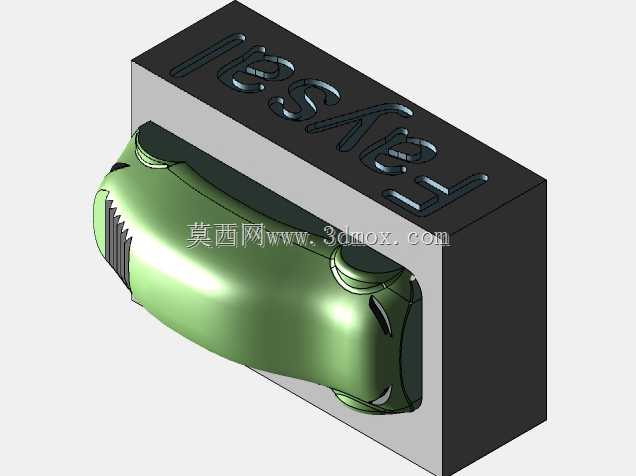

　　这套三维结构围绕乘用车外拉式门把手的注塑成型工序展开，把成品件的曲面造型和模腔布局放在同一装配体里呈现，能直接看到绿色塑件在模架开模方向上的安放姿态，以及模仁表面随产品轮廓走形的分型处理。日常整车量产环节里，这类模具安装在卧式注塑机的定动板之间，粒状ABS或者PC+ABS合金原料经过料筒加热塑化后，以高压注入闭合的模腔，保压冷却后开机顶出，就能得到表面质感统一、装配尺寸稳定的车门外拉手毛坯，后续只需要做少量飞边修整和表面喷涂或者电镀处理，就能送到整车焊装总装线上匹配车门钣金。从结构设计思路来看，门把手本身是细长带大弧度曲面的外观件，人手握持的区域要做顺滑的人机弧度，背面还要预留和车门底座卡扣对接的安装柱、

　　加强筋以及密封胶条的贴合台阶，所以模腔不能简单做平面分模。图中模仁的分型面顺着拉手外侧最大轮廓线延展，把外观面全部放在一侧模仁内，避免分型线落在用户肉眼容易察觉的A面区域，减少后续抛光和外观瑕疵处理的工作量。模架采用标准模架裁切，外侧方块是模胚的主体支撑部分，顶面加工出的标识字符区域对应模具的铭牌或者型腔编号位，车间生产换模时可以快速辨认模具对应的车型配置，避免多车型共线生产时装错模。考虑到拉手塑件壁厚通常控制在二点五到三毫米之间，熔体从浇口进入狭长型腔时流程较长，设计阶段需要在模仁内部排布冷却水路，沿着拉手弧形走向贴近型腔壁，让制件各区域冷却收缩速率保持一致，防止外观面出现缩痕、翘曲或者内应力导致的后期开裂。开模方向上，

　　塑件背面的倒扣结构需要搭配斜顶或者侧向抽芯机构，图中拉手端部和内侧的卡扣位无法沿主开模方向直接脱出，斜顶在动模后退过程中沿斜向滑移，先脱离倒扣区域，顶针再把制件从模仁上平稳顶出，顶出力分布在筋位和安装柱附近，不会在外观绿面上留下顶白痕迹。安装边界方面，整套模具的长宽高要匹配对应吨位注塑机的拉杆内间距和最小模厚，模架四周预留吊环孔、锁模块和导柱导套的装配位置，定位环和浇口套的尺寸对齐注塑机射嘴中心，保证注塑时喷嘴和流道对中无偏移。流道采用平衡式布局，若做一模一腔结构，熔体从主流道直接经侧浇口或者潜伏浇口进入型腔，浇口痕迹隐藏在拉手非外观的下边缘，去除浇口后不会破坏外露表面。量产过程中这套模具还要承受反复的合模压力和原料腐蚀，

　　模仁外观面会做淬火或者抛光处理，保证注塑出的拉手表面光洁度达到汽车外观件的验收标准，和车门钣金装配后，拉动把手可以顺畅带动门锁开启机构，握持弧度贴合不同手型的操作角度，长期使用不会出现边角硌手或者结构断裂的问题。整个装配把成品件和模具的配合关系完整还原，结构工程师可以直接核对分型线位置、抽芯行程和顶出布局，模具加工环节也能参照三维数据做CNC铣削、电极拆解和研配试模，提前预判曲面加工时的刀具干涉问题，减少试模阶段的修模次数。
