开口式扁平螺母扳手手动工装结构

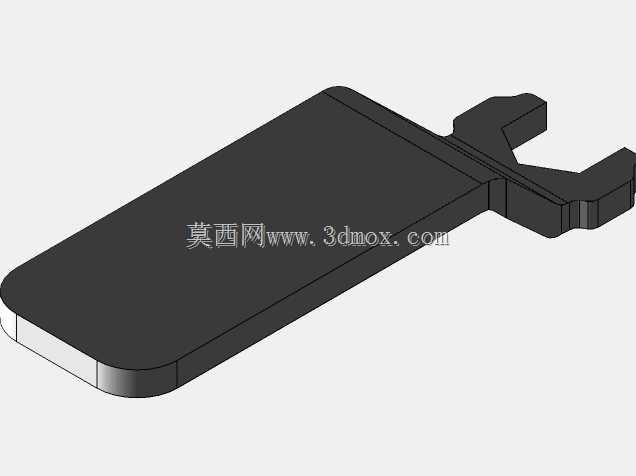

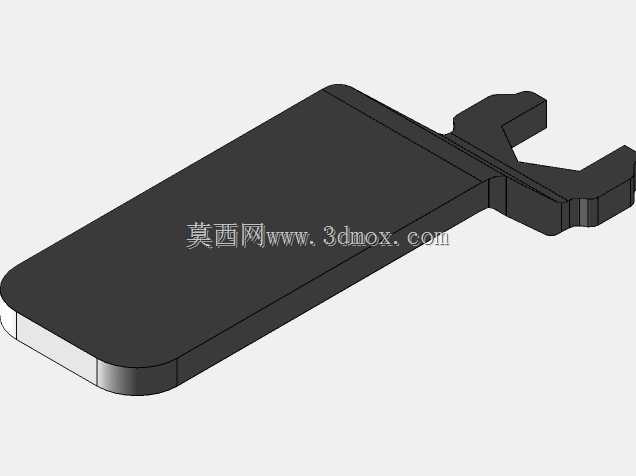

　　该扳手结构面向狭窄装配空间中的螺母旋紧与拆卸作业，整体采用扁平片状构型，头部设置开口卡口，可直接卡入六角或近似六角螺母的对边受力面，手柄沿开口方向延伸，形成较长的力臂，便于操作者以较小握持力获得足够扭矩。在设备维护、产线装配、夹具调整以及小型机构安装场景中，这类工具常用于标准套筒或活动扳手难以进入的位置，尤其是螺母周边存在轴、支架、管路或板件遮挡时，开口结构能够从侧向套入，而不必沿螺纹轴向全程穿过。

　　从受力路径看，扳手头部开口两侧形成主要承力爪，卡口内侧与螺母棱边接触，扭转载荷通过卡口接触面传递到头部，再经颈部过渡到长柄。头部与手柄之间保留了较宽的过渡区域，目的不是单纯增加材料，而是降低开口根部在反复扳动时的应力集中。实际使用中，扳手最容易出现问题的位置通常在开口根部圆角和颈部转折处，若过渡过窄，长期承受偏载或冲击载荷后容易产生裂纹；因此该结构在头部两侧保留实体补强，并让轮廓从卡口向手柄逐步展开，使截面变化更连续。

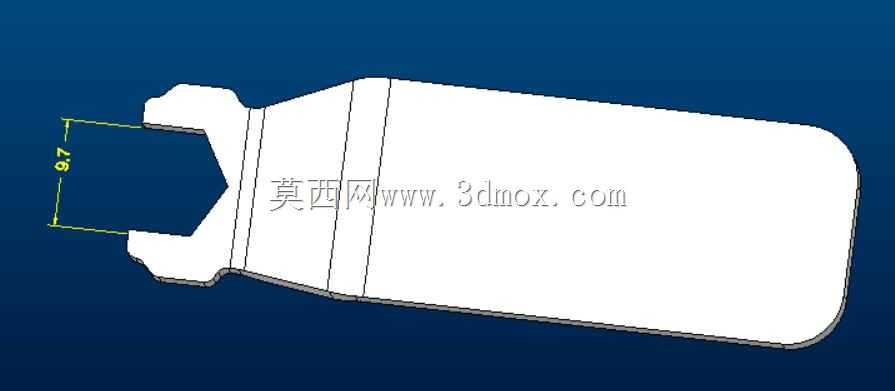

　　外形上，手柄末端采用圆弧收边，没有尖锐突出角，既方便手掌施压，也能减少工具在工装台或零件箱中勾挂其他部件的风险。扳手主体厚度方向保持一致，适合在薄板设备、导轨侧面、轴承座附近以及压紧螺母间隙中插入。开口尺寸与目标螺母对边宽度相匹配，卡口深度需要覆盖螺母受力面的有效高度，过浅会导致接触面积不足，扳动时容易滑脱；过深则会增加头部外廓，影响在密集机构中的可达性。

　　设计这类手动工具时，首先要明确作业对象的螺母规格、安装方向和周围干涉边界。开口宽度不能只按螺母名义尺寸确定，还需考虑镀层、倒角、毛刺以及轻微制造偏差，留出合理配合间隙。间隙过大，扳手与螺母棱边的接触会偏向边角，容易磨圆螺母；间隙过小，则在现场快速对位时卡入困难。卡口内侧受力面应尽量与螺母对边平行，使载荷分布在较大接触区域，而不是集中在棱线位置。

　　手柄长度直接关系到可输出扭矩和操作空间。长柄适合需要较大预紧力的场合，但在狭小腔体内可能与相邻部件发生碰撞；短柄操作灵活，却难以提供足够力矩。该结构选择中等偏长的扁平手柄，兼顾扭矩传递与侧向插入能力。手柄宽度沿长度方向较为充分，能够提高抗弯刚度，避免扳动时出现明显弹性变形。对于需要限定扭矩的装配工位，这类普通扳手不承担精确力矩控制功能，通常用于预定位、粗紧固或拆卸环节，最终扭矩仍应由扭矩扳手或定扭工具完成。

　　安装边界方面，使用时需确认螺母外侧至少有一个可供开口侧向进入的通道，卡口轴线应与螺母轴线保持垂直，手柄摆动范围内不能有刚性障碍物。若螺母位于沉孔或护罩内部，需要核对扳手头部厚度、开口深度以及手柄进入角度；若作业面靠近薄壁件，还应避免手柄施压时压伤相邻管路或线束。扳手在三维建模时应重点保留开口受力面、头部过渡圆角、手柄外轮廓和厚度方向尺寸，这些特征直接决定后续干涉检查、3D打印试制或钣金、铣削加工的可行性。

　　从维护角度看，该工具结构简单，没有活动关节，不存在销轴磨损、弹簧失效等问题，适合作为随机工装或设备附件配置。其功能边界也比较明确：适用于中等扭矩、频繁对位、空间受限的螺母操作，不适合代替重型敲击扳手，也不应通过加长套管过度施力。若用于批量装配，可在手柄末端增加挂孔、防滑包覆或标识区域，但核心性能仍取决于开口尺寸精度、头部强度和手柄刚度之间的平衡。
