BushmasterACR杆端前柱塞结构设计

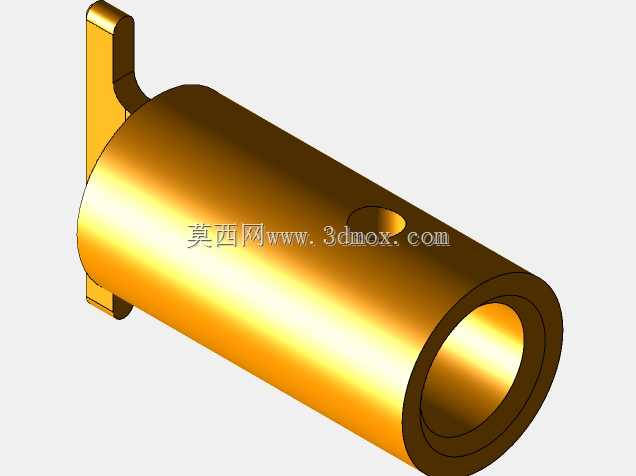

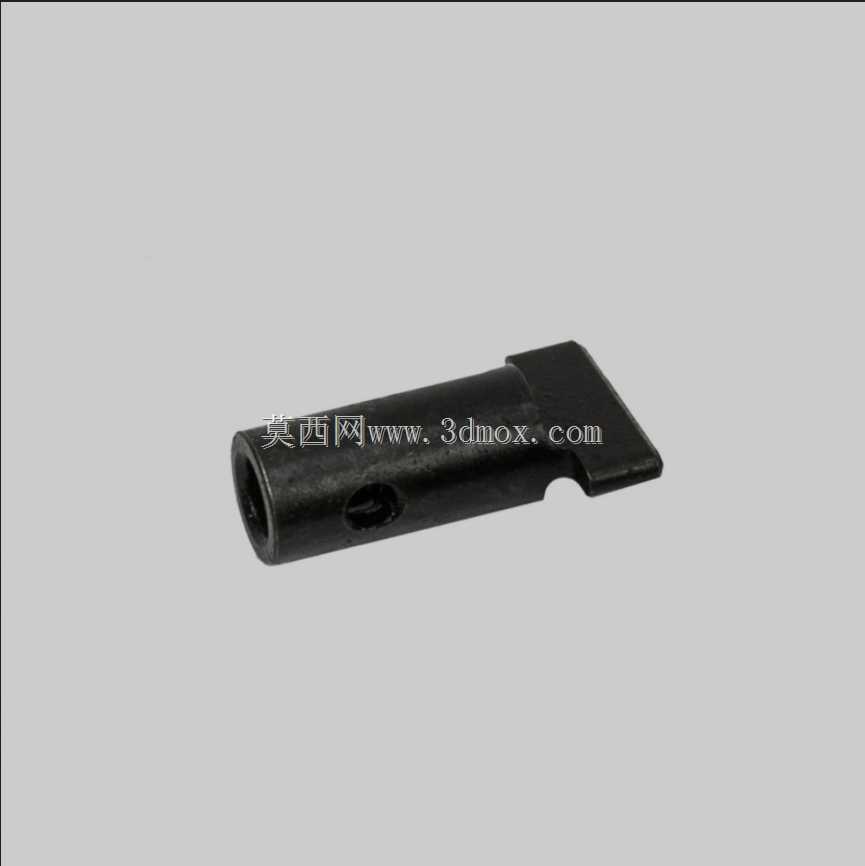

　　该杆端前柱塞属于枪械自动机系统中靠近杆端的精密配合零件，整体采用回转主体加侧向定位凸耳的组合构型，主体为空心圆柱结构，内腔用于容纳导杆、弹簧或相邻运动件，外圆作为主要滑动支承面，在机匣对应孔道内沿轴向往复运动。侧向伸出的凸耳承担周向防转与行程限位作用，凸耳上、下端面与机匣导向槽侧壁贴合，避免柱塞在高速往复过程中发生转动，保证径向小孔与气路、销孔或定位结构始终保持正确相位。圆柱壁上开设的径向小孔可用于气体导流、销钉穿装、润滑通道或定位锁止，孔口边缘在建模时保留合理倒角，既减少应力集中，也避免装配时刮伤配合件。

　　从实际工况看，这类柱塞在自动循环中承受高频轴向冲击、侧向接触压力以及瞬时气压作用，外圆与内孔的同轴度、凸耳相对圆柱轴线的对称度、径向孔相对端面的位置度都会直接影响动作可靠性。设计时先以空心圆柱为基础特征建立主体，确定外径、内孔直径、总长及壁厚；壁厚需要在轻量化与抗冲击刚度之间平衡，过薄会在撞击端面产生变形，过厚则增加运动件质量，降低自动机响应速度。随后在圆柱侧部拉伸形成凸耳，凸耳与主体交接处设置圆角过渡，避免直角根部在反复载荷下萌生裂纹；凸耳的伸出长度、宽度和厚度依据导向槽宽度、防转所需接触面积以及相邻零件避让空间确定。

　　径向小孔的布置需要结合功能路径判断：若作为气流通孔，其孔径和轴线位置影响气体流量与作用时机；若作为销孔，则需保证与配合销的间隙或过渡配合关系；若仅用于润滑或减重，则应避开主承载截面。建模过程中，外圆、内孔和端面应保持清晰的轴向基准，凸耳侧面建立平行于圆柱轴线的限位基准，小孔则以径向和周向角度约束位置。端部内孔倒角可引导配对杆件快速插入，外圆端部倒角便于压入或装入导向孔。

　　安装边界方面，柱塞的最大外轮廓由圆柱外径和凸耳外伸高度共同决定，轴向长度决定其在行程终端不会与相邻枪机、连杆或簧件发生干涉。凸耳进入导向槽后，其上下端面与槽底之间保留适当滑动间隙，侧向工作面与槽侧壁形成稳定接触；圆柱外圆与机匣孔之间采用小间隙配合，既保证直线运动精度，又控制卡滞风险。内孔边界需容纳弹簧座或导杆端部，孔底或台阶面不能与运动件在极限位置硬接触。

　　在结构校核中，应重点关注凸耳根部弯曲应力、圆柱端面冲击应力以及径向孔周边截面削弱。高速往复场景下，零件质量分布会影响撞击能量和回程速度，因此凸耳形状不宜盲目加大，而应在满足防转接触强度的前提下尽量去除多余材料。表面处理和材料选择可围绕耐磨、耐冲击和防锈展开，但三维结构本身仍需保证配合面连续、棱边定义明确、装配关系可验证。整体模型适合用于自动机运动仿真、干涉检查、导向槽设计以及杆端配合件的尺寸协调。
