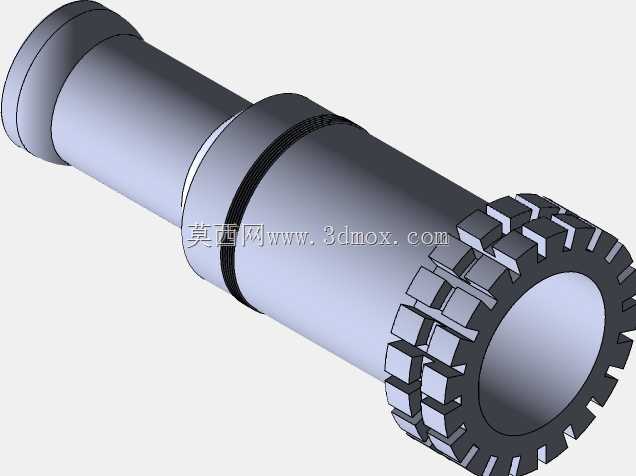

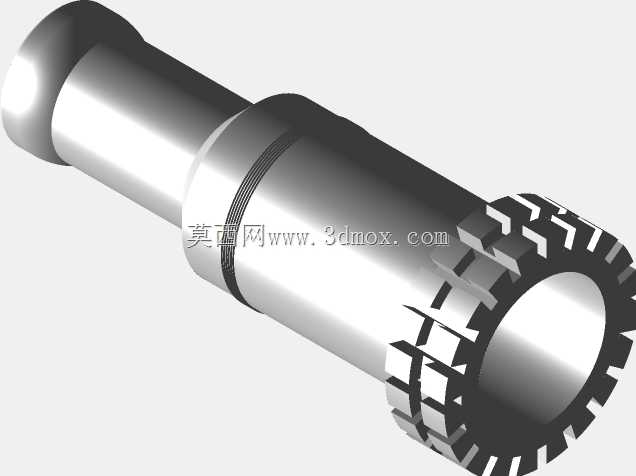

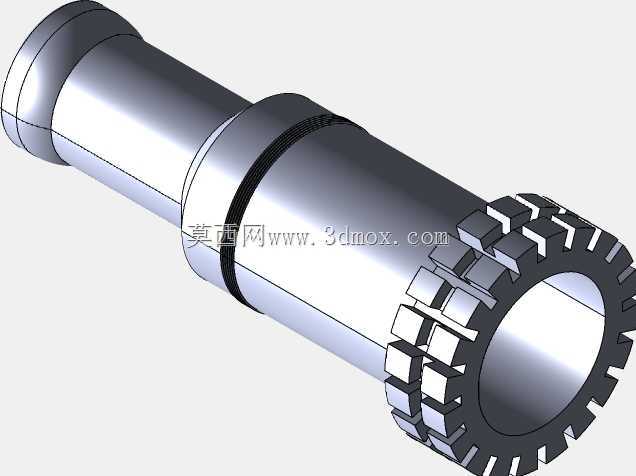

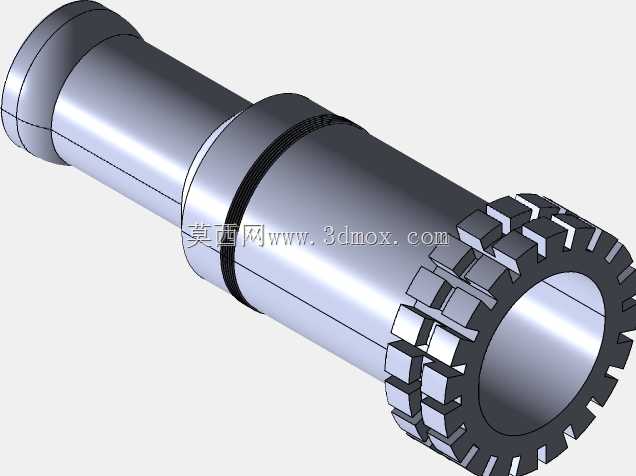

树脂打印用带齿锁紧端轴类软管接头

　　这套轴式软管端接结构的建模工作，最初是围绕桌面级树脂3D打印的成型特性展开的，没有沿用常规金属机加工件的公差逻辑，所有壁厚、拔模斜度和端面齿形的排布，都优先考虑光固化打印过程中支撑剥离、树脂流道排空以及后固化形变的控制需求。从实际装配场景来看，这类零件多用于小口径流体管路的快速接驳场景，常见在实验室小型流体试验台、桌面级气动演示装置、3D打印自制设备的冷却水路以及创客项目的柔性管路转接位置，一端的光滑轴段用来插入柔性软管内壁，靠软管自身的弹性抱紧轴面实现密封，另一端带周向锁紧齿的法兰端，则用来和设备面板、泵体出口或者其他硬质基座做轴向固定，齿形结构既可以充当防松卡位，也能在配合卡箍或者旋紧压环的时候提供足够的摩擦力，避免软管受内压或者拉扯的时候出现松脱。

　　建模的时候最先确定的是插入软管的轴段直径，这个尺寸不能直接照搬软管的标称内径，树脂打印件的表面虽然光固化后光洁度不错，但层纹残留依然会存在，轴径要比软管内径略大0.2到0.3毫米，形成轻微的过盈配合，既保证插入后不会轻易滑脱，又不会因为过盈量太大把软管撑裂或者让装配力大到无法手工操作。轴段末端做了小圆角过渡，没有留尖锐棱边，一是插入软管的时候可以起到导向作用，二是避免锋利边缘割伤软管内壁造成慢性泄漏。轴身中间设计了两道凸起的环筋，这两道环筋的高度控制在0.4毫米左右，当软管套过环筋之后，环筋会嵌入软管内壁的微观凹陷里，哪怕管路内有一定压力，流体也很难顺着配合面渗漏，同时环筋还能承担轴向的拉脱力，比单纯靠光面摩擦的连接方式可靠很多。

　　端部的锁紧齿结构是整个零件设计里考量最多的部分，齿形沿法兰端面周向均匀分布，每个齿的侧面都做了小角度斜度，没有出现垂直的陡壁，这一点完全是为树脂打印工艺考虑的：如果齿槽是垂直深槽，打印的时候槽内会残留大量液态树脂，清洗的时候很难完全排出，固化后就会在槽底堆积多余材料，导致齿形失真。带斜度的齿槽在打印完成后，只需要用压缩空气从端口吹入，就能把残留树脂完全排空，后续紫外固化的时候也不会因为局部树脂积留产生不均匀收缩。法兰端的内孔做了贯通设计，流体可以从内孔全程流过，没有出现缩径或者台阶突变，尽可能降低管路的流阻，避免在输送粘性流体或者带微小颗粒的液体时出现沉积堵孔的问题。

　　安装边界方面，整个零件的轴向总长度控制在普通软管插拔操作的舒适区间，光滑轴段的长度足够让软管套入后覆盖两道密封环筋，预留出的法兰端面和基座贴合的位置，齿根圆直径比配合的安装孔外径略大，装配时齿面可以完全压在基座表面，不会出现局部悬空。零件所有的外轮廓转角都做了R0.5以上的圆角处理，没有应力集中的尖角，哪怕是用韧性一般的普通刚性树脂打印，在反复插拔软管、承受轻微管路震动的时候，也不会在转角位置出现开裂。和常规金属软管接头相比，这套打印件不需要额外加工密封槽，也不需要采购标准卡箍配件，单靠结构本身的过盈配合和环筋卡位就能满足低压管路的使用需求，非常适合小批量定制、非标设备试制阶段快速验证管路连接方案，建模过程中所有特征都保留了完整参数，后续如果要适配不同内径的软管，只需要修改轴段直径、环筋间距和法兰齿的数量，就能快速衍生出整系列不同规格的接头结构，不用重新从零搭建模型。
