港口货运90度角磨主轴连接套

　　该零件对应港口货运现场角向磨削设备上的主轴连接与动力传递部位，整体采用阶梯圆柱套式结构，主要承担电机或传动端输出轴与磨头工作端之间的扭矩传递、轴向定位以及旋转同轴约束。在散货码头、集装箱堆场、机修车间等场景中，角磨机常被用于金属构件坡口修整、焊缝余高打磨、锈蚀表面清理、吊具销轴配合面修复以及装卸机械局部缺陷处理，连接套处于高速旋转和频繁冲击载荷之间，其结构可靠性直接影响磨具运行稳定性与操作安全。

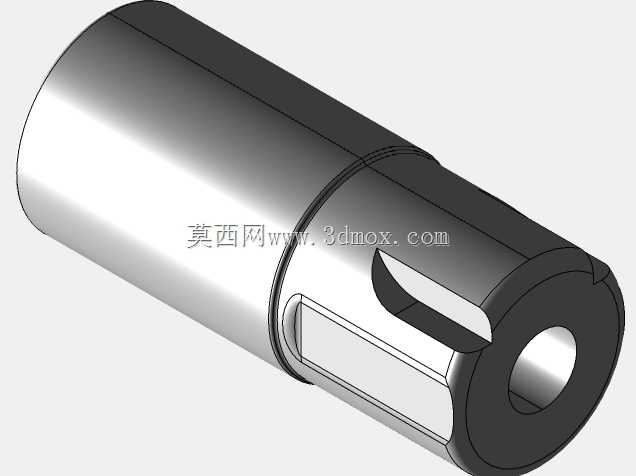

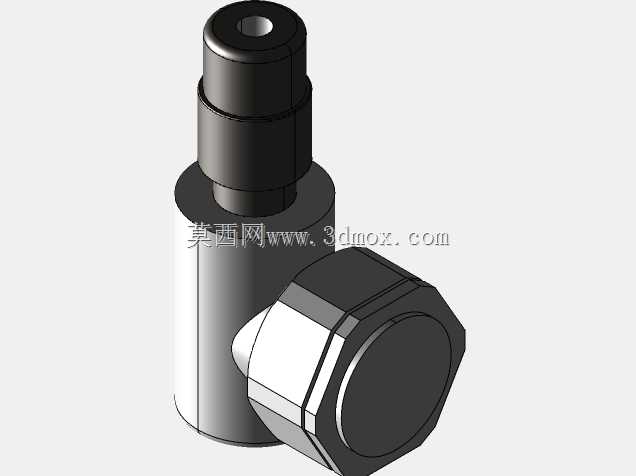

　　从外形看，零件主体为中空回转件，外圆由多段不同直径的圆柱面衔接而成，端部形成较厚的环形安装边界，中心通孔用于穿入驱动轴或安装输出轴。外圆台阶并非单纯减重处理，而是为相邻轴承、隔套、锁紧件或壳体止口提供轴向靠面，装配时可依靠台阶面控制零件在轴系中的位置，避免磨削过程中因侧向力造成套体窜动。较粗的一端承担主要支承与定位功能，较细的一端便于伸入紧凑空间并与前端工作部件配合，各段直径过渡处保留圆滑衔接，有利于降低应力集中。

　　零件一侧开设贯通式键槽，槽口沿轴向延伸，槽底与孔壁形成稳定的平键接触区。工作时，平键嵌入轴槽与套槽之间，将旋转扭矩由轴传递至外套或由外套传递至工作端，防止单纯过盈配合在频繁启停、振动和冲击工况下出现周向打滑。键槽宽度、深度和端部位置需要与轴径、键规格及装配行程匹配，槽口边缘在建模时应保留清晰棱边，实际加工中则可根据载荷情况进行微小倒角，以减少装配刮伤和键端应力峰值。

　　前端孔口区域设置环形端面与内孔定位面，适合与磨头接杆、轴承内圈或锁紧螺母形成配合。内孔作为整个零件的基准特征，其圆柱度和与外圆支承面的同轴度较为关键；若内孔与外圆偏心，高速旋转时会产生附加振动，表现为砂轮端面跳动增大、磨削纹理不均以及轴承温升加快。设计时通常先确定内孔配合直径，再依据传递扭矩、轴端悬臂长度和轴承布置位置反推外圆壁厚，使套体既有足够刚度，又不过度增加旋转质量。

　　安装边界方面，该连接套属于轴系内部零件，外部不直接形成机壳轮廓，轴向长度受两端相邻零件限制。台阶外圆可作为轴承或隔套的靠面，端面则承担锁紧后的预紧接触；装配路径沿轴线方向完成，键槽需与轴上键位对齐后推入，不适合径向强制卡装。选型或测绘时，应重点核对中心孔直径、最大外圆、总长、键槽有效长度、台阶位置以及端面到槽端的距离，这些尺寸决定了零件能否在原有角磨机壳体和磨头护罩范围内正常装入。

　　在三维建模处理上，回转主体可通过草图旋转生成，再以外圆轴线为基准切除内孔和键槽。台阶端面、键槽侧壁和孔口倒角需要单独建立特征，便于工程图中标注配合尺寸与形位公差。对于维修测绘场景，模型应保留可编辑的参数关系，使内孔、外径、槽宽和槽深能够按实测值快速调整；对于新品开发场景，则可在套体壁厚、台阶长度和键槽端部形式上进行迭代，以兼顾轻量化与抗扭刚度。

　　该结构虽然外形简洁，但受力关系明确：内孔承受轴的支承与定心作用，键槽侧面承受周期性挤压，外圆台阶承受轴向定位和预紧载荷，端部环面则在锁紧后维持轴系刚度。针对港口维修中常见的粉尘、振动和短时重载工况，零件设计不宜盲目减薄壁厚，尤其在键槽开口区域，截面被削弱后更需要保证相邻外圆具有足够厚度，以防止扭转疲劳和开口变形。整体模型适合用于角磨机轴系结构分析、维修备件测绘、传动连接课程设计以及磨削工装改造参考。
