3比1传动比行星齿轮减速装置

　　这套行星齿轮传动结构在中小功率减速场景里适配范围很广，常见于小型输送线的驱动端、轻工包装设备的低速输出工位、实验室小型搅拌装置以及自动化辅机的动力转接部位。和普通定轴齿轮减速相比，行星排布的核心优势在于动力分流，输入扭矩由多颗行星轮共同承担，齿面接触载荷被均匀分散，相同外形尺寸下能传递更大扭矩，同时啮合齿数多，运行过程中的齿侧冲击更小，传动平稳性明显优于同级别的平行轴减速结构。

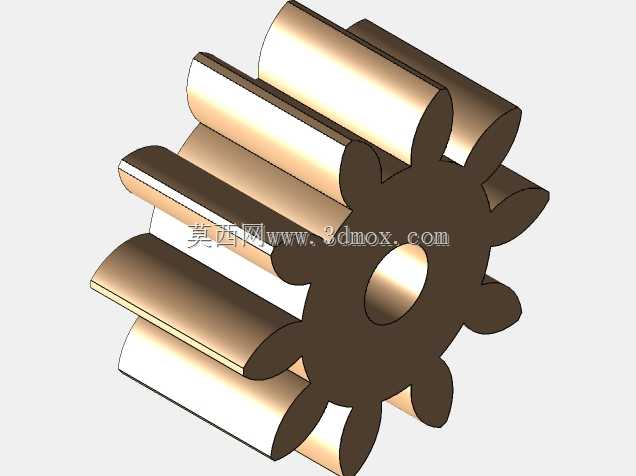

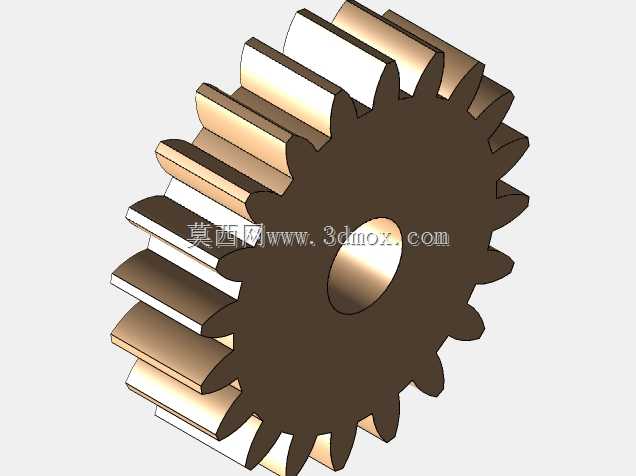

　　从实际装配边界来看，该结构采用内齿圈固定、太阳轮输入、行星架输出的经典NGW排布，整体为同轴式布局，输入轴与输出轴中心线完全重合，不需要额外预留偏置轴的安装空间，在设备机架上占位仅为同减速比平行轴齿轮箱的六成左右，非常适合安装空间局促、要求动力轴线与执行件轴线对齐的工位。建模过程中所有齿轮的齿形参数均按渐开线圆柱齿轮标准匹配，太阳轮与三颗行星轮呈120度圆周均布，行星轮通过滚针轴承或小型深沟球轴承铰接在行星架的销轴上，内齿圈的内齿与行星轮外齿完全啮合，各啮合侧隙按通用机械传动的常规配合预留，既保证转动无卡滞，也避免侧隙过大导致回程超差。

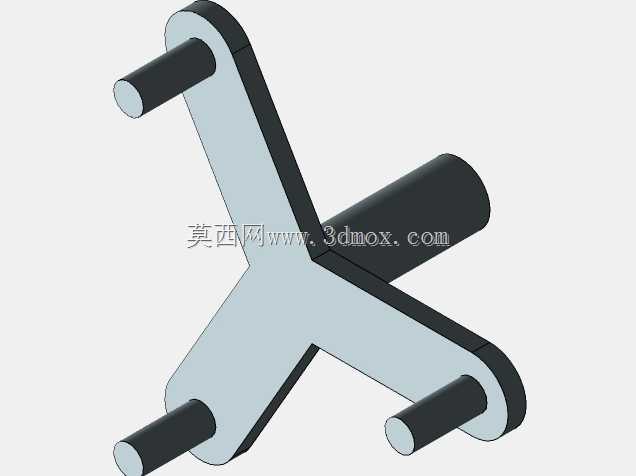

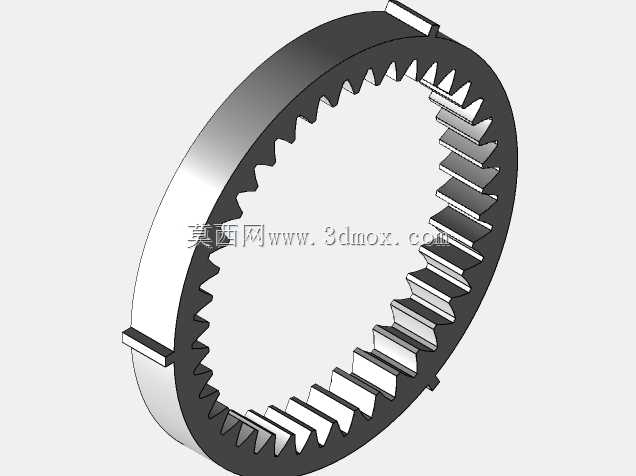

　　设计思路上优先兼顾了加工工艺性与装配便利性：内齿圈可直接作为箱体的内嵌定位段，外圈加工止口与设备安装法兰对接，不需要额外制作复杂的分体箱体；行星架采用盘式结构，三根行星销轴的位置度按IT7级公差约束，保证三颗行星轮受载均匀，不会出现单齿偏载磨损的问题；太阳轮通过轴端的键槽与驱动电机输出轴连接，输出端行星架直接延伸出输出轴段，可直接联轴器接负载，也可直接安装链轮、同步带轮完成动力输出。3:1的减速比属于单级行星传动的合理区间，单级NGW行星传动的常用减速比范围恰好覆盖2.8到4.5，该取值既不会因为减速比过小导致行星轮相对转速差过大，也不会因为齿数配比不合理出现根切问题，太阳轮、行星轮、内齿圈的齿数配比经过配算，满足同心条件、装配条件与邻接条件，三颗行星轮可顺利装入且相邻轮体不发生干涉。

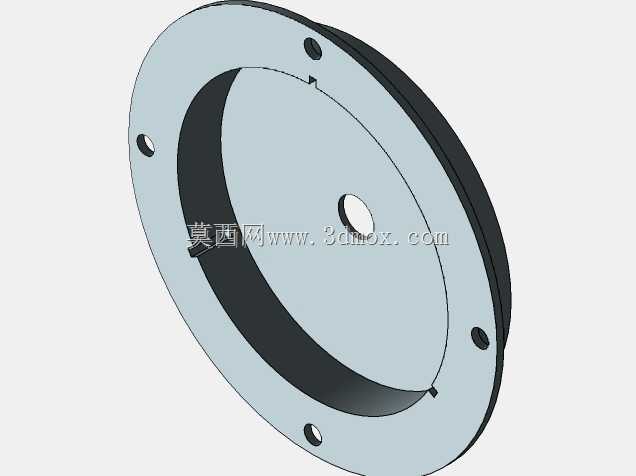

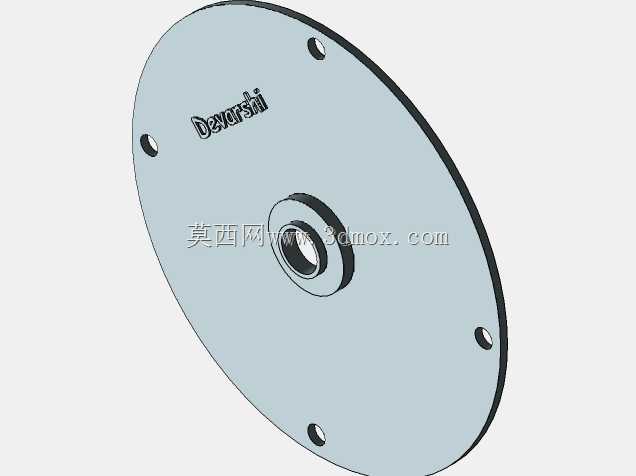

　　现场安装时需要注意几个边界要点：首先轴向定位要预留0.1到0.2毫米的轴向窜动间隙，避免齿轮受热膨胀后顶死；其次内齿圈与设备基座的连接要保证止口同轴度，否则会导致行星轮偏磨；润滑方式可根据转速选择，输入端转速低于1500转时可采用脂润滑，高速工况则在箱体内加注齿轮油，设置简单的油封即可防止渗漏。这套结构没有冗余的复杂零件，所有零部件均为常规机加件，维护时只需拆开端盖即可更换行星轮轴承，非常适合非标设备设计时直接套用选型，也可作为行星减速教学演示的具象结构参考，建模时所有配合关系完全按照实际装配约束搭建，运动仿真中可直接实现太阳轮输入、行星架减速输出的完整传动动作，不存在干涉或运动死点。
