工业物料分选振动台激振装置

　　在散料处理、再生资源分选、小型工件整列以及实验室物料分级的工位上，振动激励部件往往决定了物料在台面内的运动方向、跳跃幅度和分层效率。这套激振装置面向小型工作台式分选场景设计，核心作用是把旋转动力转化为受控的高频小幅振动，使混合物料在承载面上形成稳定的抛掷、滑移和分层运动，从而让密度、粒径或表面摩擦特性存在差异的两种物料逐步分离。现场布置时，它通常与平板台面、弹性支撑件、挡料边、接料溜槽以及12V振动电机组合使用。电机输出端接入装置后，偏心质量产生的交变惯性力通过连接结构传递到工作台，台面上的颗粒不会静止堆积，而是沿设定方向持续翻动。较轻、较圆或摩擦系数较低的物料容易在振动中上浮并向前滑移，较重、

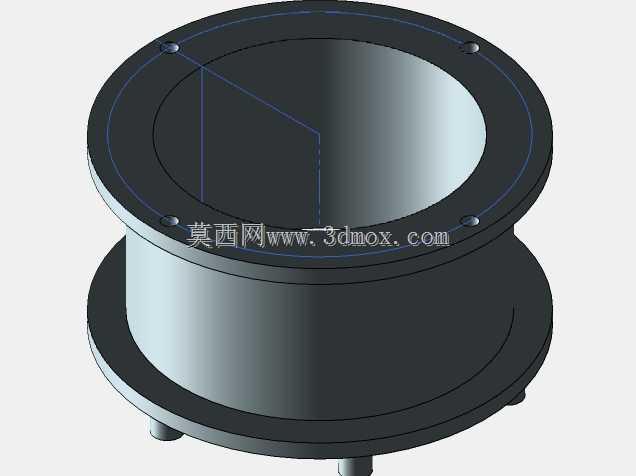

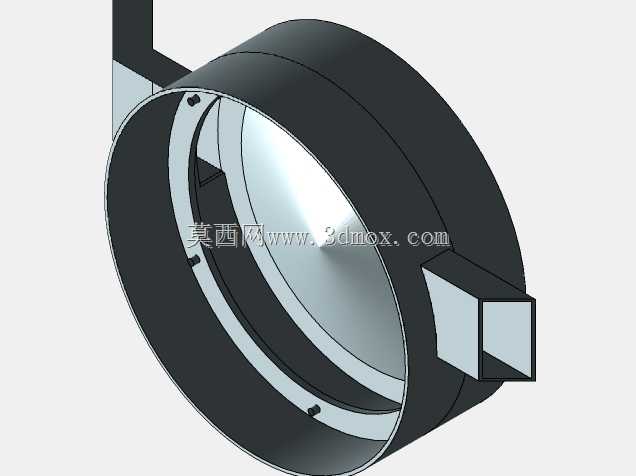

　　扁平或阻滞性强的物料则呈现不同的运动轨迹，最终在分流区域进入不同收集通道。结构设计上，装置没有采用复杂壳体，而是围绕动力传递、安装定位和振动耐受三个关键点展开。主体连接部位需要承受持续交变载荷，因此轴承位、轴肩和安装面的同轴度要严格控制；若偏心量与支撑刚度匹配不当，轻则出现台面跑偏、噪声增大，重则使连接螺栓松动、电机轴承受附加弯矩。建模时应重点表达振动发生体、轴承支承、电机连接接口和台面固定边界，让选型人员能够直接判断动力输入方向、载荷作用点以及维护拆装空间。外形与安装边界方面，该装置属于紧凑型激振部件，适合嵌入小型分选台而不是作为大型筛机独立使用。台面下方需要预留电机接线、紧固件操作和散热空间，周边不宜紧贴刚性机架；

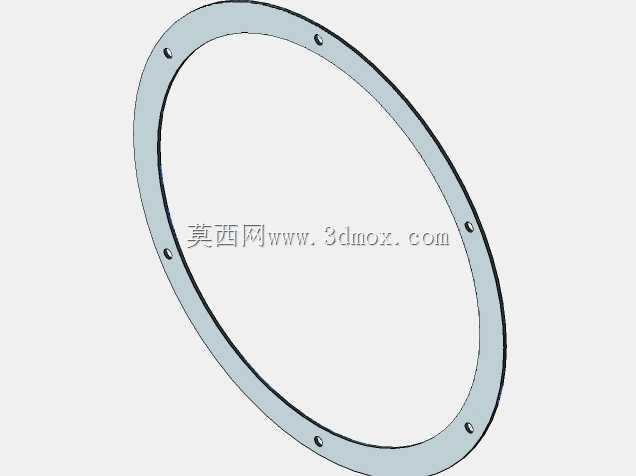

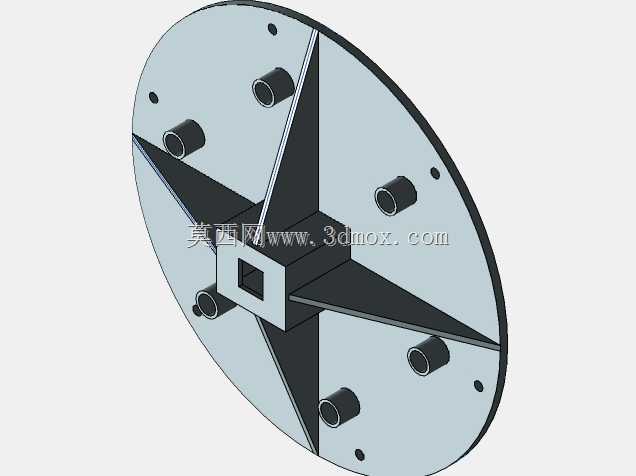

　　支撑位置应避开节点，使振动有效传递到物料承载区，而不是被底座完全吸收。安装面的孔位要与台面横梁或加强区对应，不能固定在薄板中央，否则局部板面会产生不规则颤振，影响物料运动一致性。实际调试中，振动方向角、激振力大小和台面倾角需要配合物料特性调整。对于干燥细小颗粒，较高频率和较小振幅可减少物料飞溅；对于形状不规则、容易搭桥的碎料，则需适当提高激振力，保证料层松散。装置与台面之间若采用刚性直连，振动传递效率高，但对电机轴承冲击更明显；若加入缓冲过渡件，噪声降低，但振幅会被削弱，因此要根据分选节拍和设备寿命权衡。从三维结构评审角度看，这类部件的价值不在于外观复杂，而在于接口清晰、受力路径明确。模型中应能看出旋转轴线、偏心激励位置、

　　安装孔分布和周边避让关系，便于工程师在总装时校核电机轴线与台面重心的相对位置。若激励中心偏离台面质心过多，会产生扭振，使物料一侧快、一侧慢，分选边界变得不稳定。将该装置纳入自动化散料处理线时，还需与给料速度、接料容器和防护罩协同设计。给料过量会导致料层过厚，分层来不及完成；给料过少则台面利用率低。护罩不能压死台面运动空间，接料溜槽应保持顺畅，避免分离后的物料回混。对于需要便携运行或低电压驱动的工位，12V动力方案使装置能够集成到移动式分选台、实验台或小型工作单元中，兼顾安装灵活性与现场改造便利性。
