MFT工作台20mm孔位挡料分卡限位装置

　　这套结构面向多工位柔性装配工作台的侧边限位与薄件分料场景，最初的需求来自MFT工作台台面统一排布20mm安装孔的使用环境：台面上常年要切换不同治具、料盒与手动装配工位，工件推送、料盘滑移、薄卡片堆叠取放都缺少一个可快速换位的刚性参照边，单纯靠台面上的定位销只能约束单点，没法给长条形薄件提供整段侧向支撑，因此在台面边缘布置一组带连续安装孔的立式挡块，就成了兼顾限位、导向与分卡功能的低成本方案。

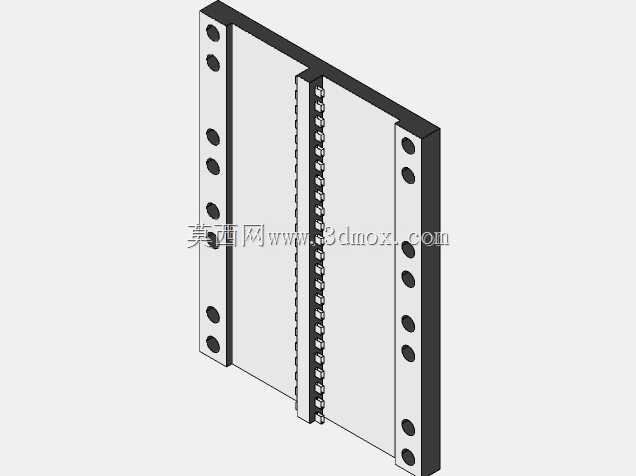

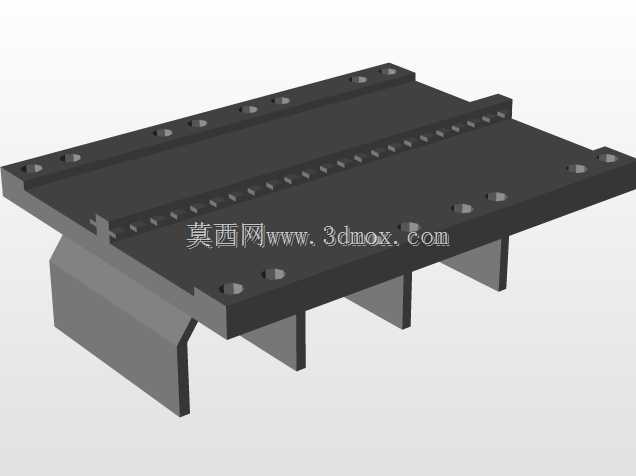

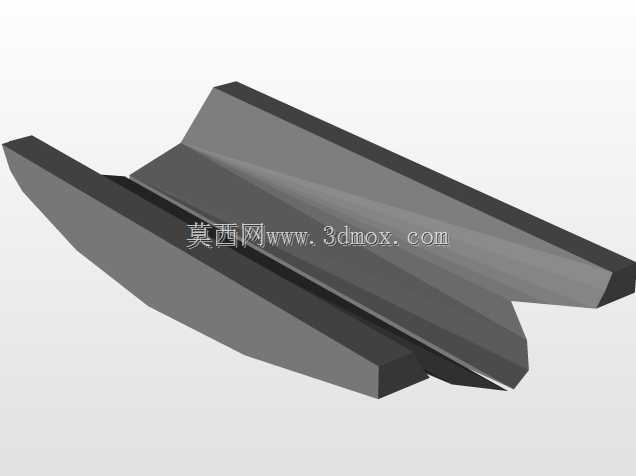

　　从整体布局看，装置由两块平行竖立的长条形侧板与中间一条带连续齿槽的分卡条组成，侧板底部落在工作台台面，沿板长方向等距开出圆形安装孔，孔位间距与台面20mm标准孔网完全对齐。安装时不需要在台面上额外加工螺纹或焊接支座，只需从台面下方穿入紧固件，穿过侧板孔位后锁紧，就能把整组挡块固定在任意网格节点上；换型时松开紧固件，沿孔网平移到新的工位边界再锁紧，全程不用改动工作台本体，也不会破坏台面原有孔系的通用性。侧板的高度按常见薄件料堆的堆叠上限选取，既保证工件侧向倚靠时不会从上方翻出，又不会过高遮挡操作人员取放动作，板的厚度经过取舍：太薄会在频繁倚靠、推送时产生板面颤振，长期使用后安装孔处容易出现微变形；太厚则会无谓占用台面操作空间，也增加相邻工位切换时的避让负担，最终取在刚性与占用空间之间的平衡区间。

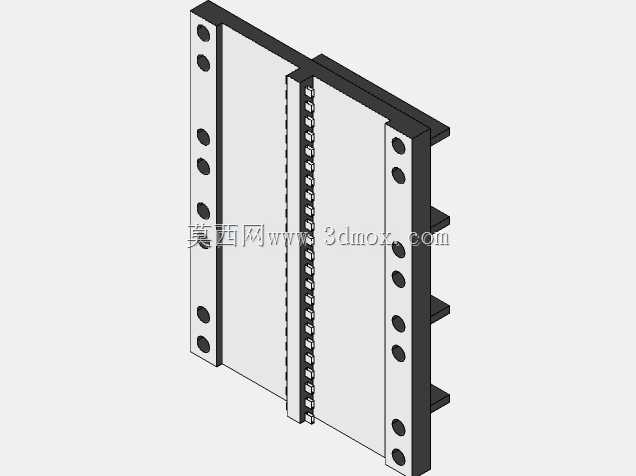

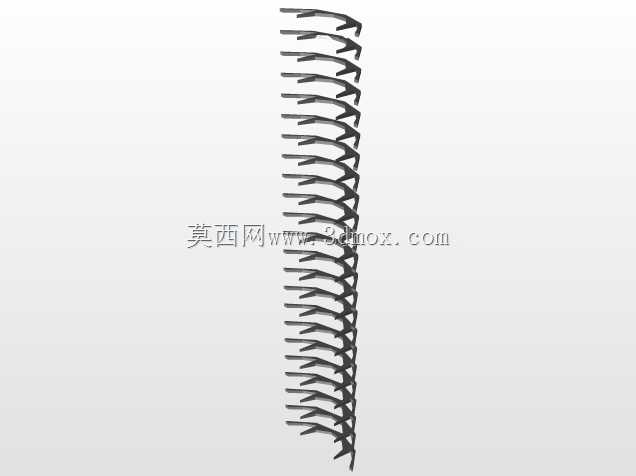

　　中间的分卡条是整套结构的功能核心，沿条体长度方向连续排布等距齿槽，齿槽的宽度与深度按照待分离卡片类工件的厚度设计——堆叠放置的薄金属片、塑料分卡或工艺卡片在侧向推入齿槽区间时，每一个槽位只能容纳单张工件通过，相邻齿形成的凸起会把叠在一起的多张薄片逐张拨开，避免人工取料时一次带出多件。齿槽的节距配合操作人员的取放节奏设定，槽口边缘做了小角度导入斜面，工件从侧板之间的通道滑入时不会被锐边卡滞，即使工件存在小幅厚度公差，也能顺着导入面滑入对应槽位。分卡条与两侧侧板之间保留窄缝通道，通道宽度略大于单片工件的最大厚度、小于两片工件叠放的总厚度，从结构上就杜绝了双件同时通过的可能，这比单纯依靠传感器检测重件的方案更适合手动工位：不需要接入气路或电控，没有额外检测元件的维护成本，在小批量、多品种的装配台面上就能稳定实现分料。

　　实际使用中，这组挡块同时承担三类作用：其一是工位边界限位，料盒或工件托盘推到工作台边缘时，侧板外侧形成刚性止挡，托盘不会越位掉出台面，也让每个工位的物料摆放位置有统一参照，操作人员不用每次反复对齐；其二是薄件侧向导向，长条形工件沿侧板内侧推送时，两块平行板的内侧面构成直线导向面，工件在推送过程中不会偏斜，对于需要沿固定方向送入下一道工装的薄片类零件，这段导向面能抵消人工推送的角度偏差；其三就是中间分卡条的逐张分离功能，堆叠料片靠在挡块一侧时，操作人员逐张向前推送，齿槽自动完成单件分离，取出的工件姿态一致，可直接放入装配位。

　　设计过程中重点处理了安装边界的协调：侧板最外侧的安装孔中心到板端留出足够距离，保证紧固件锁紧时板端不会出现应力集中；底部与台面接触的面做了平面度要求，锁紧后整根侧板不会出现翘曲，长跨度下内侧面仍保持直线；分卡条的两端嵌入侧板的定位槽中，不需要额外紧固件就能固定相对位置，装配时先把两块侧板在台面上按孔位初步固定，再把分卡条沿端部槽口滑入，最后统一锁紧所有安装点，单件人员即可完成整组安装。齿槽的工作表面考虑了长期摩擦磨损，槽口轮廓在建模时做了等距偏移，后续若需表面淬火或加装耐磨衬条，都可以在现有轮廓基础上直接叠加，不需要改动整体安装尺寸。对于需要调整分卡间距的工况，只需更换不同齿距的分卡条，两块侧板与台面的安装位置完全不变，备件互换性很强，这也让这套挡块能在同一条工作台产线上适配多种厚度的卡片类工件，不用为每个产品单独制作整套限位工装。
