滚动轴承配套轮缘异形支撑结构

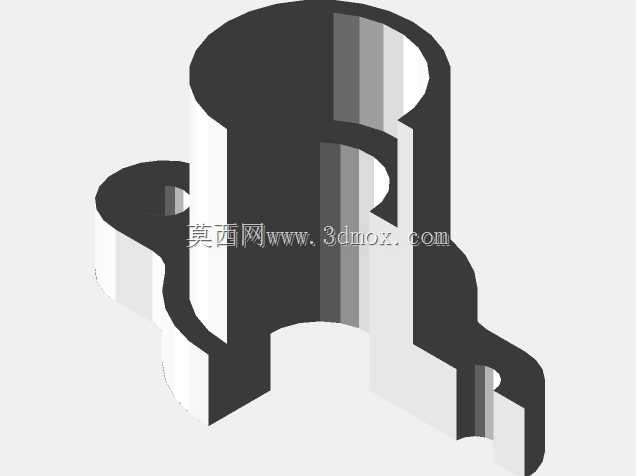

　　该轮缘构件属于滚动轴承配套的异形支撑类机械零件，在常规轴承外圈限位、传动轮系侧边定位、小型回转设备的端部挡边场景中使用频率较高。不同于标准冲压或铸造成型的等截面轮缘，该结构采用一体化变截面设计，主体为直立筒状承载段，底部向单侧延伸出带安装孔的扁平连接耳，整体没有多余拼接焊缝，从根源上避免了多零件装配带来的累计公差问题。

　　从实际设备适配场景来看，这类构件常出现在轻载输送线的从动辊端部、小型手摇回转工装的限位挡边、桌面级实验设备的转轴定位座位置：直立筒段的内孔可直接套入轴承外圈，或者与轴承座端面贴合形成轴向挡肩，限制轴承在转轴窜动方向的位移；底部伸出的连接耳则通过紧固件固定在设备墙板、安装基板或者机架立面上，不需要额外加工复杂的嵌入式安装槽，对薄钣金墙板、非金属设备基板的适配性更好，不会因为局部压应力过大造成基板凹陷变形。

　　设计层面上，该结构的壁厚分配完全贴合受力路径：直立筒的主承载区域壁厚均匀，保证和轴承外圈配合的圆柱面圆度，避免轴承装入后出现外圈挤压变形、滚动体卡滞的问题；筒身朝向连接耳的过渡位置做了大圆角加厚处理，当设备运行中转轴受到径向偏载、连接耳承受螺栓预紧力时，应力会沿着圆角平滑扩散，不会在筒壁和耳板的交接位置出现应力集中断裂。连接耳上预留的安装孔做了沉台余量设计，实际装配时既可以穿入内六角圆柱头螺栓实现沉头固定，让构件端面和安装面完全贴合无凸起，也可以根据现场安装孔位偏差，在孔的余量范围内微调轮缘的同轴位置，降低墙板孔位加工的精度要求。

　　外形与安装边界方面，直立筒段的高度刚好覆盖轴承外圈的全宽，上端面略高出轴承顶面1至2毫米，既可以阻挡外界粉尘、切削碎屑直接进入轴承滚动体滚道，也不会和转轴上配套的联轴器、带轮等回转零件发生运动干涉。底部连接耳的外伸长度控制在筒身半径的1.2倍以内，不会过度占用设备侧边的布线、走管空间；连接耳的底面和筒身下端面处于同一装配基准平面，安装时两个面同时贴紧支撑面，螺栓锁紧后构件不会出现翘曲、倾斜。筒身上开设的侧向缺口并非减重工艺槽，实际使用中该缺口可作为润滑脂加注的避让通道，运维人员不需要完全拆下轮缘，就能从缺口位置向轴承侧边补充润滑脂，也可以穿过缺口布置轴承的温度检测线束，避免线束随转轴回转被拉扯磨损。

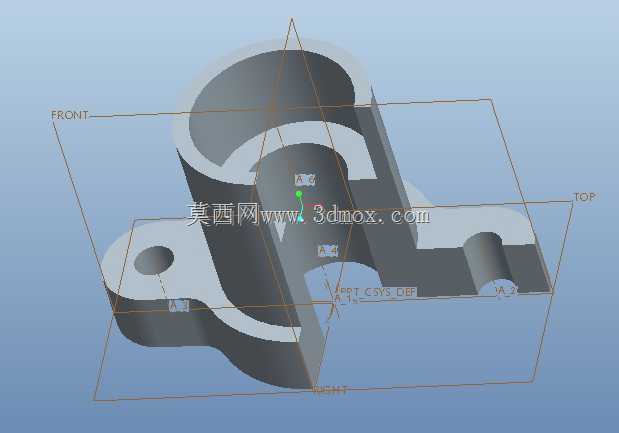

　　建模过程中需要重点管控几处配合公差：筒身内孔和轴承外圈的配合选用过渡配合，既保证轴承装入后不会随外圈转动打滑，也方便后期轴承磨损后拆卸更换；连接耳安装孔的中心距和筒身轴线的位置度公差控制在0.1毫米以内，避免螺栓锁紧后筒身偏斜导致轴承轴线和转轴轴线不同心；所有外露的棱边都做了小圆角钝化处理，既消除加工后的锐边毛刺，也减少应力集中风险。针对注塑或者3D打印成型的工况，筒壁和连接耳的壁厚差控制在2倍以内，成型过程中不会因为冷却速度不均出现缩痕、翘曲，保证成品的形位精度满足轴承装配要求。
