双腔壁挂式通讯终端防护壳体结构

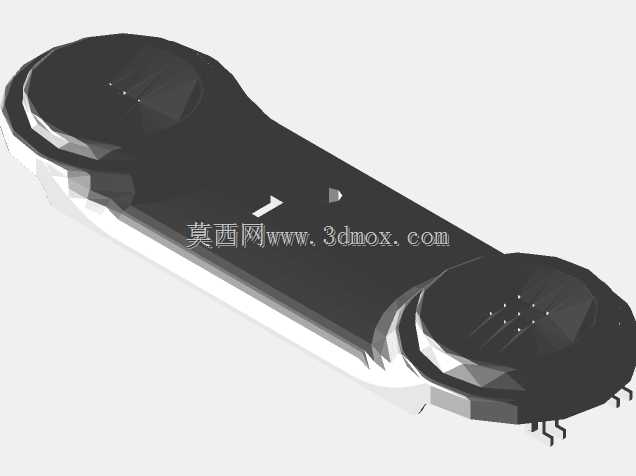

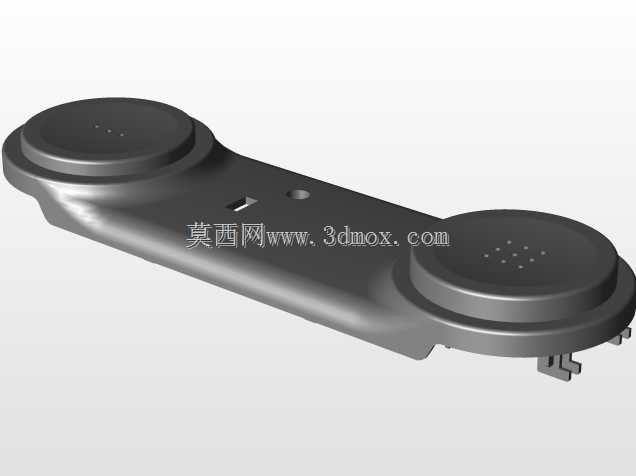

　　这款双端凸起的长条形壳体，常见于楼宇公共区域、工业厂区廊道、地下管廊以及老旧小区单元门旁的壁挂式对讲与告警终端，承担内部电路板、拾音咪头、扬声器模组与接线端子的外部防护职责。现场安装时多通过壳体背部预留的挂孔固定在86型预埋盒或者墙面膨胀螺栓上，正面两个圆形端腔分别对应出声与收音区域，中间下沉平面预留的小孔用于状态指示灯透出或者调试按键触发，不需要额外在壳体表面二次开孔，减少现场施工的钻孔工序。从结构受力角度看，壳体整体采用圆角过渡的长腰型轮廓，两端圆形腔室做了下沉台阶设计，台阶高度刚好容纳扬声器防尘网与咪头密封泡棉的压缩量，装配时泡棉被端盖压紧后可以阻断腔室之间的声音串扰，避免扬声器发出的提示音直接被同侧咪头拾取产生啸叫，

　　这也是双腔独立分隔结构在对讲类终端里最核心的设计考量。壳体侧壁的拔模斜度控制在1.5度左右，适配常规ABS或者PC+ABS合金材料的注塑成型流程，壁厚整体保持2.2mm均匀分布，两端圆形腔的外缘做了加厚翻边，翻边厚度达到3mm，既可以提升壳体正面抗冲击能力，避免日常搬运、安装过程中磕碰导致腔室变形，也能在注塑冷却阶段限制两端区域的收缩变形，减少表面缩痕。中间平面上分布的多组小孔分为两类，一侧密集阵列的小孔为扬声器出声孔，开孔总面积按照扬声器有效振膜面积的15%左右设定，既保证声音传出的声压级满足空旷区域3米内清晰收听的要求，又不会因为开孔过大降低壳体整体防护等级，搭配背面粘贴的防水透声膜后可以达到IP54级防尘防溅水，

　　适配楼道清洁洒水、厂区凝露滴落的使用场景；另一侧的单小孔为咪头拾音孔，孔位正对内部咪头的收音中心，孔周预留的环形凸台用于套住咪头外围的橡胶减震套，隔绝壳体本身传递的墙体振动杂音。壳体底部侧边预留的小缺口是线缆引入通道，安装时通讯线缆从墙内预埋管穿出后通过这个缺口进入壳体内部接线腔，缺口宽度适配常规RVV2*1.5电源线与超五类网线的共同走线，缺口边缘做了圆角钝化处理，避免割破线缆外绝缘层。建模过程中优先搭建整体外观轮廓曲面，先拉伸主体长腰型基体，再对两端圆形腔做旋转切除形成下沉台阶，所有开孔位置先按照内部元器件的堆叠坐标定位，再同步做孔位的拔模处理，背部的挂装卡槽深度设置为6mm，配合M4膨胀螺栓的螺帽间隙留有1mm的调节余量，

　　现场安装时可以先把螺栓固定在墙面，再将壳体横向滑入卡槽完成锁定，不需要托举壳体同时拧螺丝，降低高空作业的操作难度。壳体内部四周均匀分布的螺丝柱高度根据内部PCB板的安装高度设定，螺丝柱顶端预留的热熔铆点用于固定PCB板，不需要额外使用铜螺母，小批量生产时可以有效降低装配零件数量。两端圆形腔的内侧布置有环形加强筋，筋位宽度1.2mm，间距15mm，既可以提升腔室的刚性，按压表面不会出现明显凹陷形变，也能作为内部元器件的限位挡边，扬声器装入后刚好被加强筋围住，不会在运输振动过程中出现移位。整个壳体的外形长宽比例约为2.2:1，厚度控制在45mm以内，突出墙面的尺寸不会影响楼道行人通行，圆润的边角也避免过往人员磕碰划伤，这类壳体结构除了对讲终端之外，稍作孔位调整也可以复用为双探测端的气体告警器、环境温湿度采集终端的外防护壳，只需要修改两端面的开孔排布即可适配不同传感元件的外露需求，不需要重新开发整体壳体模具，大幅缩短同系列产品的开发周期。
