立式轴承支座工程练习三维建模

　　该零件属于典型的立式轴承支撑座，常用于小型输送线、教学实验台、轻载传动机构以及设备内部转轴的定位支撑。其核心作用是为旋转轴提供稳定的径向支承，同时通过底板上的两个安装孔将整个支座固定在机架面板或型材台面上，使轴系在运转过程中保持确定的中心高度和轴线位置。

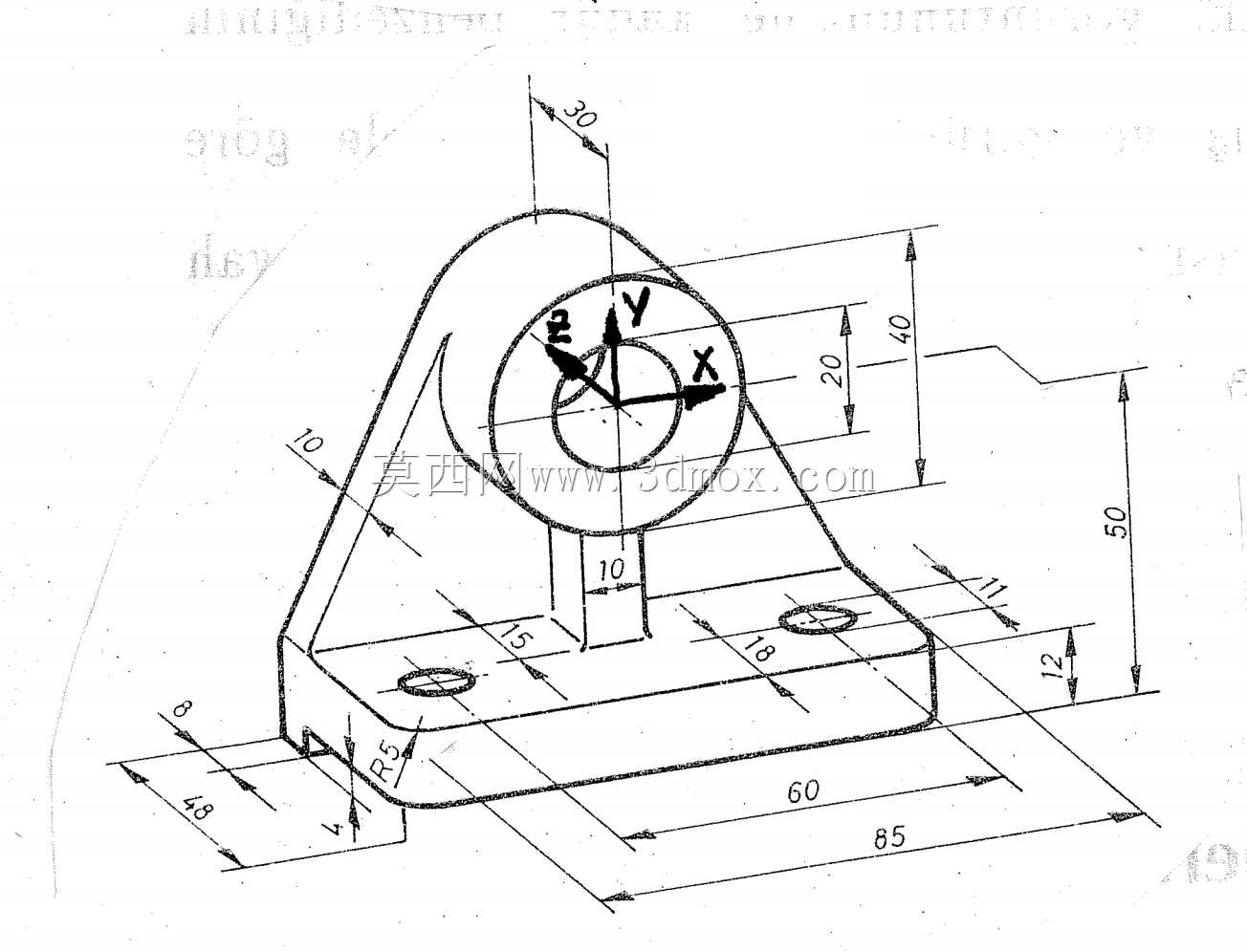

　　从结构上看，零件由底板、两侧加强肋板和上部圆筒轴承孔三部分组成。底板承担安装与承载功能，整体长度为85，宽度方向的有效安装区域约48，底板厚度为12。底板两端设置沉孔或通孔，孔中心距为60，孔边采用R5圆角过渡，既减少应力集中，也便于铸件或机加工件的成型。底板前部标注有8、11、18等尺寸，用于确定孔位、边距和肋板相对位置，实际建模时需要先锁定底面基准，再建立底板轮廓。

　　上部圆筒用于容纳轴承或直接支撑轴类零件，圆筒外圆与内孔同轴，内孔中心到底板安装面的高度为50。图中内孔下方尺寸20表示孔中心相对某一辅助基准的定位关系，圆筒顶部到中心的尺寸40则约束了外圆轮廓高度。圆筒下方设有宽度10的连接颈，连接颈与底板之间通过两块三角形肋板加强，肋板厚度方向与圆筒轴线垂直，能够承受轴系传递来的径向载荷和轻微倾覆力矩。

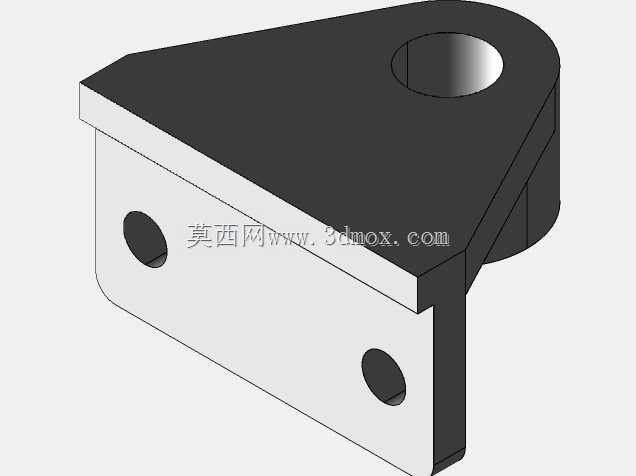

　　建模时可采用自底向上的方式推进：先在底板底面建立草图，绘制85×48的矩形底板并加入R5圆角；随后在底板上表面定位两个安装孔，孔距按60控制，孔中心到侧边的距离结合18、11等尺寸校核。完成底板后，在中心基准面上拉伸圆筒，保证孔中心高度50，并按40和20的尺寸关系确定外圆、内孔及下方连接位置。肋板可通过侧视草图一次绘制三角形轮廓，再向两侧对称拉伸，肋板与圆筒、底板相交处应保留合理圆角，避免尖锐内角造成应力集中。

　　工程图中给出的坐标系位于轴承孔中心，X轴沿底板长度方向，Y轴沿圆筒轴线方向，Z轴对应高度方向。这种坐标设置有利于后续装配：轴沿Y方向穿入轴承孔，底板通过紧固件固定在基础面上，支撑高度由Z向50的中心高保证。若用于实际设备，选型时还需结合轴径、轴承外径、载荷方向和螺栓规格进行复核；若作为Creo或Pro/E练习件，则重点训练拉伸、孔、圆角、肋板、基准平面和工程图尺寸标注的综合运用。

　　该支座外形并不复杂，但包含了机械支撑件常见的设计要素：安装面、定位孔、承力圆筒、加强肋和铸造圆角。通过完整还原图纸尺寸，可以理解平面基准、中心高、孔距、板厚和肋板布局之间的约束关系，也能体会到支撑类零件在保证刚度的同时尽量压缩材料占用的设计思路。
