淋浴铝型材卡装式毛巾挂架结构

　　该挂件针对淋浴房铝型材边框的使用环境设计，核心解决在不打孔、不破坏玻璃与型材表面的前提下，将毛巾、浴擦等小件织物稳定悬挂在淋浴区侧边的问题。日常卫浴场景中，淋浴房多采用挤压铝型材作为玻璃围护的边框与承力骨架，型材外侧通常带有规则的卡槽或凸边，传统粘胶挂钩长期处于高湿、温差波动环境下容易脱胶，打孔安装又会破坏型材表面防腐层，后期更换位置也会留下不可逆孔位。这款卡装式毛巾钩直接利用型材既有边沿作为安装基准，上部为与型材截面轮廓匹配的卡接槽，下部延伸出弧形承托臂，安装时将卡接槽从型材端部滑入或从外侧扣入，依靠槽型与型材边的贴合限制上下、前后方向位移，无需额外紧固件即可完成固定，拆装调整位置也不会在型材表面留下痕迹。

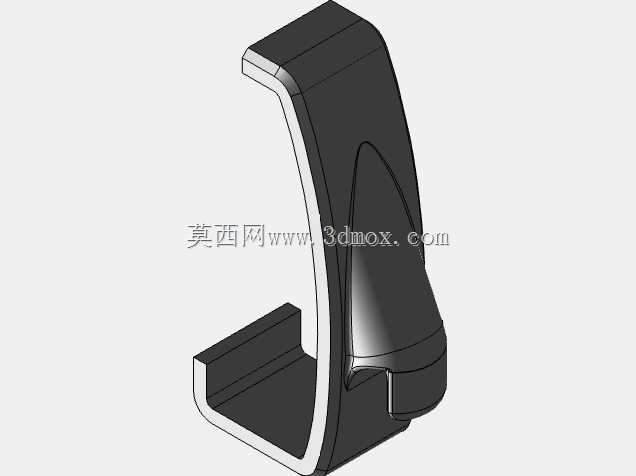

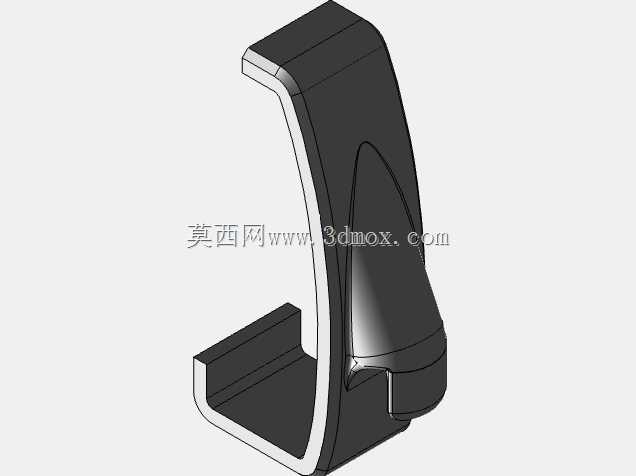

　　从结构形态看，挂件整体分为卡接基座与悬挂臂两个功能区段。卡接基座采用槽型包覆设计，槽体内壁与铝型材外露边的宽度、厚度方向预留合理配合间隙，既保证手工可以顺畅推入，又避免间隙过大导致挂重后出现晃动；槽口边缘做了导入倒角，装配时无需精确对位即可快速卡入，对现场安装的容错性较好。悬挂臂采用大弧度C形曲线，从基座位置向下、向外平滑延伸，末端形成向上收束的托边，毛巾搭放后织物自然垂落，弧形轮廓避免了直角折边对毛巾纤维的局部压痕，同时外伸的距离让毛巾与铝型材、玻璃表面之间留出通风间隙，淋浴后潮湿毛巾不会紧贴冰凉壁面，能够更快沥干，减少长期闷湿产生的异味与霉斑。臂身侧面设置的流线型凸起区域一方面增强了长悬臂的截面抗弯刚度，另一方面也作为视觉弱化处理，让塑料件的厚重感降低，整体造型与卫浴产品的圆润风格相匹配。

　　设计过程中需要重点核对铝型材的实际截面边界，不同淋浴房厂家的边框型材壁厚、卡槽宽度、外侧凸边高度存在差异，建模时首先要还原目标型材的配合段轮廓，将卡接槽的内空尺寸与型材边做适配：槽宽方向略大于型材配合边宽度0.2~0.5mm，方便装配滑动；槽深方向保证完全包覆型材承力边，挂重时载荷通过槽的上下两个接触面传递到型材整体，而非单点受力。悬挂臂的外伸长度需要平衡使用便利性与受力弯矩，外伸过短毛巾会贴壁，外伸过长则悬臂根部弯矩增大，长期满载挂放厚浴巾时容易出现蠕变下垂，因此臂身从根部到末端采用渐变截面，根部厚度最大，向末端逐步收薄，在保证承力强度的同时减少材料用量。材质选型上适合采用具备一定韧性与耐湿性能的注塑塑料，卡接部位利用材料的微量弹性变形实现扣入，长期处于淋浴区热水、沐浴露蒸汽环境中也不易锈蚀，不会像普通钢制挂钩那样出现锈迹污染毛巾与型材表面的问题。

　　实际使用时，挂件的载荷方向以竖直向下为主，卡接槽的上接触面承担主要拔出阻力，因此槽型的竖直配合面需要足够的接触长度，避免挂重后挂钩绕型材边翻转。模型中配合面的过渡圆角、臂身与基座交接处的加强圆角都做了连续处理，消除注塑件的应力集中死角，模具成型时也能避免尖角处出现填充不足或应力开裂。该结构除家用淋浴房外，也适用于健身房、酒店浴室等采用标准化铝型材隔断的淋浴空间，同一款卡接基座只需对应不同型材截面调整槽口尺寸，即可快速衍生适配多系列卫浴型材的挂件产品，在三维建模阶段完成配合干涉检查与悬臂受力校核后，可直接用于后续注塑模具的结构设计。
