高音扬声器尼龙导向安装环结构

　　该环形构件面向高音扬声器单元的声路导向与安装定位需求，采用SLA尼龙工艺实现专业印刷成型，整体为带周向安装孔的弯弧环状结构，核心作用是通过预设的弯曲轮廓将扬声器发出的声音引导至指定的首选传播方向，在小型声学设备、定制音响腔体、嵌入式音频模组中承担声路约束与单元固定的双重功能。

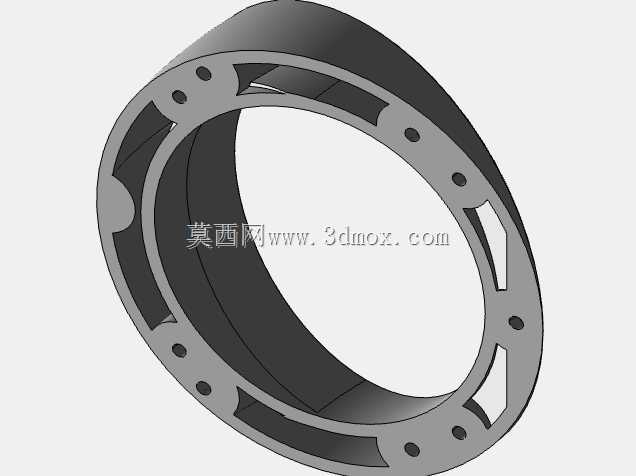

　　从实际装配边界来看，构件整体为同轴环形布局，内环轮廓适配高音单元的外缘安装尺寸，外环沿周向均匀布置多组贯通安装孔，孔位间距与扬声器面板、声腔壳体的预装螺孔位置对应，装配时可直接通过紧固件将环体压合在扬声器发声面与腔体安装面之间，不需要额外加工转接衬套。环体并非等截面平直圆环，侧壁带有连续的弯曲导流曲面，曲面的弧度走向顺着声波从单元振膜向外扩散的路径设置，能够对高频声波的出射角度进行约束，减少声波在腔体内壁发生无规则反射造成的相位干涉，让高频声音的指向性更集中，避免声能向非目标方向耗散。

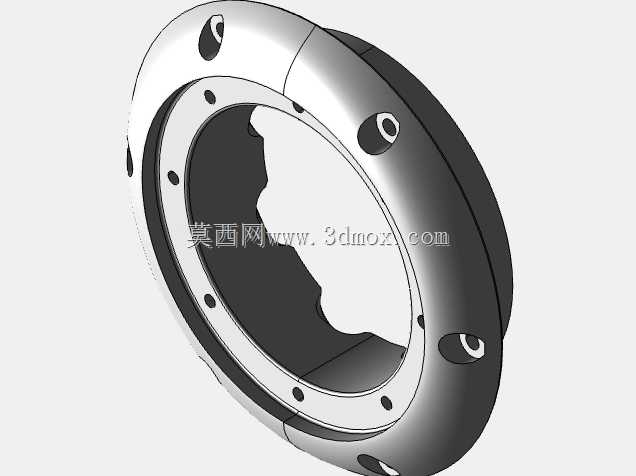

　　设计过程中首先围绕声学指向要求确定环体的轴向宽度与弯弧曲率：如果环体轴向高度过小，导流曲面的有效长度不足，声波经过环体时无法获得足够的导向约束，出射角度会过于发散；如果轴向高度过大，又会额外占用声腔内部的轴向空间，甚至遮挡振膜的有效发声区域，造成高频响应出现不必要的衰减。建模时先以扬声器单元的发声中心为基准建立环形基准轴，再沿周向扫掠出连续的导流弯面，曲面过渡位置全部做顺滑圆角处理，不存在尖锐的内角突变，一方面可以避免声波在棱角位置产生杂散反射，另一方面也能消除SLA成型过程中应力集中导致的零件翘曲。

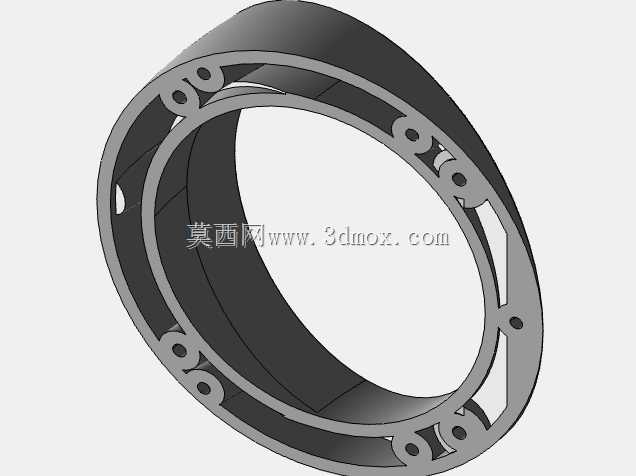

　　环体端面上的安装孔采用沉孔与通孔结合的布局，通孔直径匹配常用的小型紧固螺丝规格，沉孔深度可容纳螺丝头部，装配后螺丝端面不高出环体贴合面，保证环体与扬声器面板、腔体壁面能够完全贴紧，不会出现局部间隙导致的装配松动。环体侧壁还预留了多处镂空槽位，这些槽位并非减重工艺缺口，而是对应声学调试中的泄压与相位补偿需求：当高音单元振膜高速振动时，环体与振膜之间的狭小空间内会产生瞬时气压波动，镂空槽可以引导多余的气压缓慢泄放，避免腔体内气压堆积对振膜的运动产生额外阻尼，保证高频段的响应平顺。

　　材料选用尼龙进行增材制造，正是利用尼龙材料自身的阻尼特性：相比硬质塑料或者金属环件，尼龙的内耗更高，能够吸收环体自身被声波激发产生的微小共振，避免环体振动产生额外的杂音污染音质；同时尼龙的韧性较好，在装配拧紧螺丝时，环体贴合面可以产生微量的弹性变形，自动补偿扬声器面板与腔体安装面之间的平面度误差，不需要在结合面额外加装密封垫片，也能实现稳定的压紧固定。

　　在三维结构建模阶段，所有特征均采用参数化方式搭建：环形的内外径、安装孔的周向角度、导流曲面的弯曲半径、镂空槽的宽度与深度都可以根据不同型号高音单元的尺寸进行快速调整，不需要重新绘制整体轮廓。针对增材制造的工艺特点，环体的所有壁厚都保持均匀过渡，没有出现局部壁厚突变的位置，打印过程中材料冷却收缩的速率一致，成型后环体的圆度误差可以控制在装配允许的范围内，不需要后续二次机加工就可以直接投入装配使用。

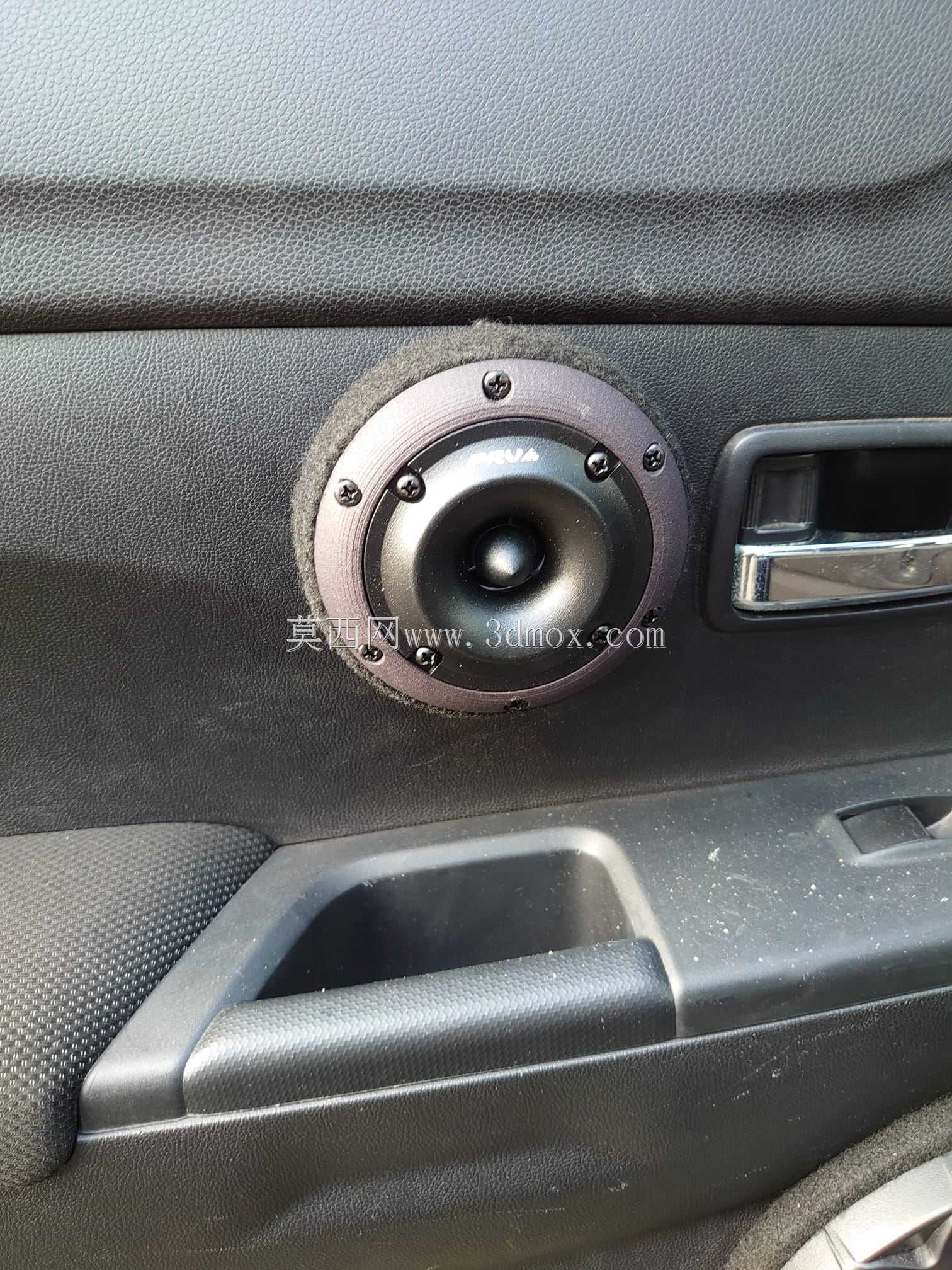

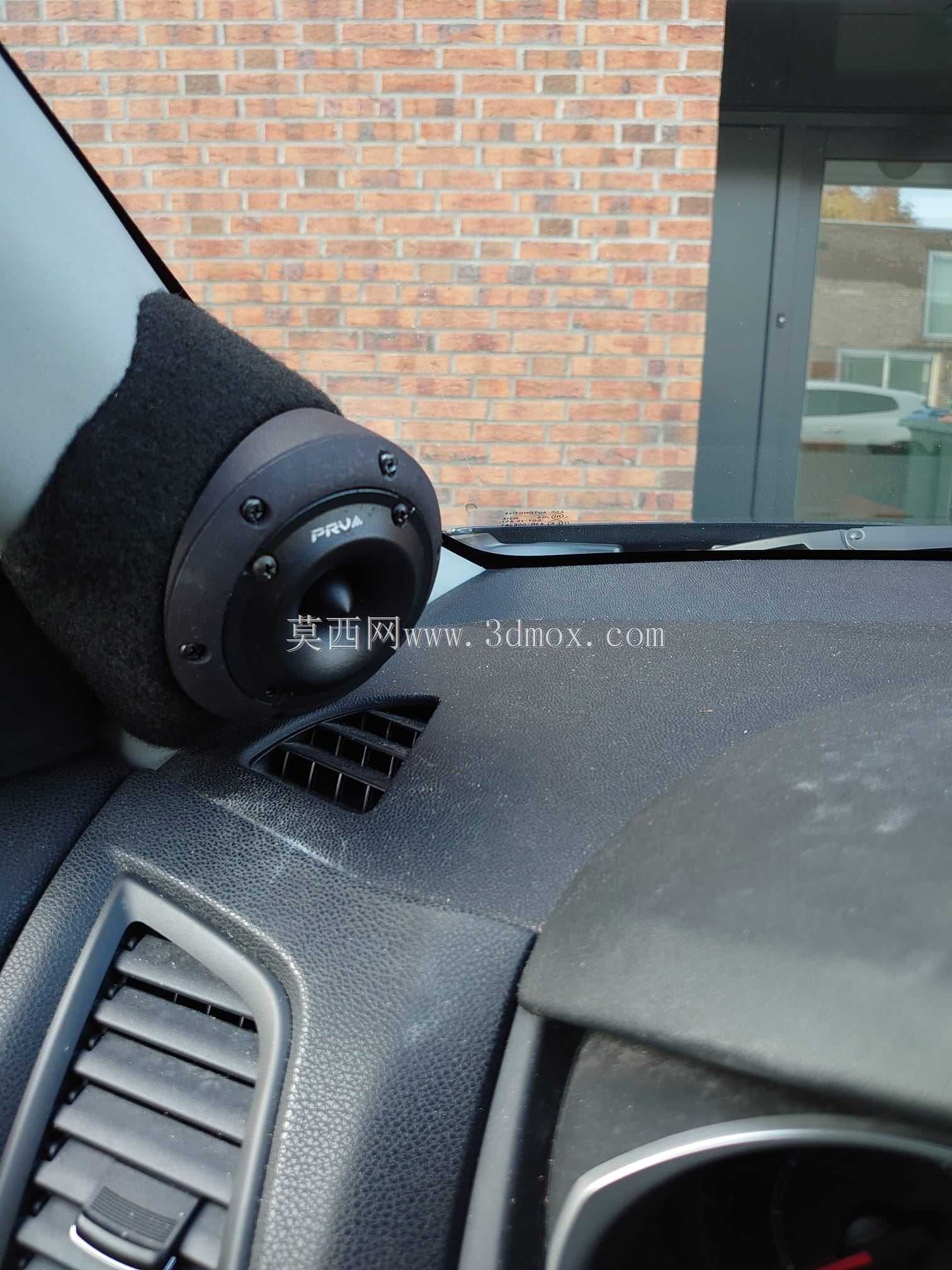

　　这类导向安装环多用于定制化HiFi音响、嵌入式背景音频系统、小型专业监听音箱的开发场景，当标准扬声器单元的原生指向性无法满足安装位置的声覆盖要求时，就可以通过更换不同曲率的导向环，在不改动扬声器单元本身结构、不调整腔体主体外形的前提下，改变高频声音的出射方向，让声音的覆盖区域精准对准听音位置，同时完成扬声器单元的可靠固定，兼顾声学性能调试与结构装配的双重需求。
