六角外螺纹滚道嵌套式机械传动构件

　　在中小型轻工输送线、可调式工装夹具以及手动进给机构的现场调试里，经常会遇到一类既需要承受轴向推力，又要兼顾周向防转的安装需求。普通圆柱螺杆装入光孔后，若仅靠端面锁紧，长期受振动容易出现跟转；若额外加装平键，又会在紧凑空间里挤占周边管路或护板位置。这套六角外形的嵌套滚道构件，正是针对这类矛盾做的结构折中。

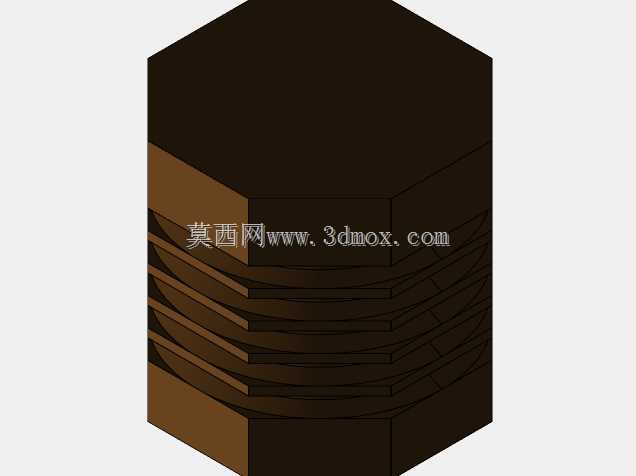

　　从外轮廓看，构件主体采用正六棱柱造型，六面加工平整，扳手可直接夹持，装配时不需要在零件上额外加工扁位，现场维修更换也能快速施力。六方段的轴向长度覆盖了主要受力区间，当构件被压入对应六角安装座后，六方接触面天然承担扭矩传递，避免螺纹副在反复启停中发生松动。

　　构件中部连续布置多道环形滚道，滚道截面采用圆弧过渡，表面与配套滚珠或滚柱形成线接触承载区。和普通三角螺纹相比，这种滚道不以旋合锁紧为核心目的，而是把旋转运动转化为直线推进时的滑动摩擦替换为滚动摩擦。在手动调节工位，操作人员转动构件所需的扭矩明显降低，长时间频繁调整也不易出现工作面擦伤。滚道之间保留等距凸环，凸环侧面起到行程限位作用，当配套滑套移动到两端极限位置时，凸环侧壁可承接轴向冲击，避免滚动体脱出轨道。

　　构件下部同样保留六角实体段，上下两段六方同轴布置，安装时可从支座两侧分别嵌入定位槽，形成双支点约束。单支点悬臂布置在受侧向力时会在配合面产生较大弯矩，双支点结构把弯矩分摊到两个支撑截面，支座孔的局部压应力随之下降，在薄板焊接工装这类支撑壁厚有限的场景中，能减少支座孔被挤压变形的概率。

　　设计过程中，六方的对边尺寸需要优先和安装工位的操作空间匹配：若对边过大，标准扳手无法在周边护罩围成的狭窄区域内摆转足够角度；若对边过小，六方面的接触压强会上升，频繁锁紧后容易出现棱角压溃。滚道的曲率半径则要和所选滚动体直径严格对应，曲率过大会导致接触区应力集中，过小则会让滚动体和滚道的接触位置偏移，运行中产生异响。各道滚道的同轴度需要在建模时同步约束，若相邻滚道轴心偏移，滚动体在行进间会出现卡滞，推进力呈现周期性波动。

　　安装边界方面，构件轴向两端预留的实体段长度要满足支座端面的密封件安装需求，粉尘较多的木工、包装车间可在两端加装毡圈或油封，阻止磨料颗粒进入滚道区域。径向轮廓上，六方顶点的回转包络圆要和周边预留安全间隙，避免构件转动时磕碰相邻的气管、线缆。滚道工作区的轴向行程要覆盖执行端所需的调节范围，两端留出的缓冲长度不小于单节滚道间距，防止超程运行时滚动体直接撞击端面。

　　在建模逻辑上，先以六方拉伸生成主体毛坯，再以回转命令切制多道环形滚道，滚道和六方棱边交接处保留小圆角，避免热处理或载荷作用下在尖角位置萌生裂纹。各特征的基准统一指向构件中心轴线，工程图中标注六方对边尺寸、滚道曲率、滚道节距以及关键端面的垂直度，加工时可一次装夹完成大部分回转面工序，六方面通过铣削保证对称度，后续装配时无需额外配修即可和标准支座互换。这类构件没有复杂的内腔或异形曲面，结构简洁却把防转、减摩、限位三项功能整合在同一零件上，在需要频繁手动调节轴向位置的通用机械工位中，能有效减少零件数量，压缩装配与维护的工时。
