百瓦管放可拆模块屏蔽外壳结构

　　这套壳体结构面向百瓦级电子管功率放大器的可拆换功能模块使用，核心作用是把独立放大单元封装成可快速插拔、可单独更换的盒状组件。现场调试时，整机机箱内往往需要预留若干模块仓位，不同音色取向、不同增益等级的放大板可以做成统一外廓的替换件，维护人员松开面板紧固件即可抽出整组模块，不必在机箱深处逐点拆线。

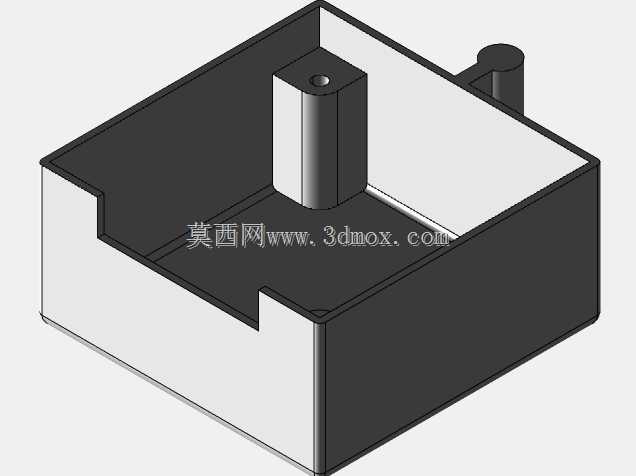

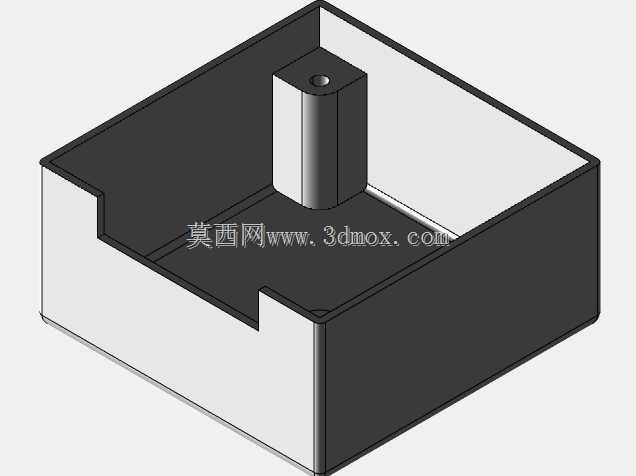

　　从腔体布局看，外壳采用开口盒体形式，四周立壁承担屏蔽与定位双重职能。音频管放工作在高阻抗、高增益状态，前级微弱信号极易受到电源变压器杂散磁场和灯丝走线干扰，连续围合的金属壁能够把模块内部电路与机箱内其他功率级隔离开，减少工频哼声和自激风险。盒体一侧预留缺口，并非工艺遗漏，而是对应模块插入方向的走线避让区：印刷板沿盒底滑入后，电子管座、耦合电容等较高元件朝向腔体内部，信号输入输出插座从缺口侧引出，避免合盖时压线。

　　腔体中央立起的带孔柱是整个结构的装配基准。柱体从底板一体向上延伸，顶端孔位用于穿过固定螺钉，把模块上盖或者整机内部的压紧横梁锁附在这根支柱上。相比在薄盒壁上直接攻丝，中央支柱能够提供更长的螺纹啮合长度，反复拆装后螺纹不易滑牙；同时支柱位于盒体几何中心附近，锁紧力沿柱轴线垂直向下传递，压板受力均匀，不会因为单侧拧紧导致盒体翘曲、电路板边角悬空。柱根与底板交接处需要保留足够圆角，注塑或折弯成型时缓解应力集中，跌落振动时也不容易在根部出现裂纹。

　　设计这类模块外壳时，首先要反推安装边界。整机机箱的模块插槽宽度决定盒体外宽，插槽上下导轨间距决定盒体高度，外壳外壁与导轨之间要留出单边零点几毫米的滑动间隙，间隙过小在喷涂漆膜厚度累积后会出现插装卡滞，间隙过大则模块到位后左右旷动，长期振动会使接插件触点磨损。盒体深度方向要兼顾前面板厚度、插座插拔行程和手指操作空间，模块完全推入后前面板应与机箱面板齐平，背面接插件恰好对合母座，不能顶死也不能虚接。

　　壁厚选择需要在刚性与重量之间平衡。百瓦管放整机重量敏感，模块频繁抽取，壁太薄会在手持位置出现凹陷，屏蔽效能也随板材变薄下降；壁过厚则模块自重增加，插槽导轨长期受载变形。沿盒口边缘通常会做出折边或局部加厚凸缘，一方面提高开口处抗扭刚度，另一方面折边形成的光滑面可作为滑块在导轨内滑行，避免锐边刮掉导轨涂层。

　　内部电路板的固定点位围绕中央支柱和盒底凸台布置。电路板四角对应的盒底位置设定位柱，板上开孔套入后热熔或螺钉固定，使板底面与盒底之间留出架空层，功率电阻、退耦电容发热时热量可通过架空层空气对流散出，同时避免板底焊点直接接触金属壳造成短路。高发热的功率管区域对应的壳壁可开散热孔或贴装导热衬垫，本结构作为模块外框，开孔位置需要与整机风道对齐，保证抽出模块时密封屏蔽、插入工作时气流贯通。

　　实际工程选型中，这类壳体还要考虑接地连续性。盒体、上盖、机箱导轨三者之间要通过螺钉或弹性导电泡棉形成低阻连接，模块插入后外壳自动接入整机星型地，既屏蔽外界干扰，也把模块内部噪声就近导走。中央支柱的螺钉孔在装配时同时承担上盖压紧与接地搭接功能，柱面端面需要保持导电裸露，不能被绝缘漆层覆盖。

　　围绕可拆模块的使用场景，外壳四角做小圆角处理，避免抽插时割伤操作手指；盒底与侧壁的内转角留出扳手和焊枪操作空间，维修时不必把整个电路板从壳中强行撬出。整体结构没有复杂曲面，以直壁、平面、单根支柱构成，成型工艺简单，适合小批量音频设备厂商按统一模块标准衍生不同长度、不同开孔的系列壳体，在整机平台化开发中减少重复开模成本。
