双铰耳多孔位机械连接支座结构

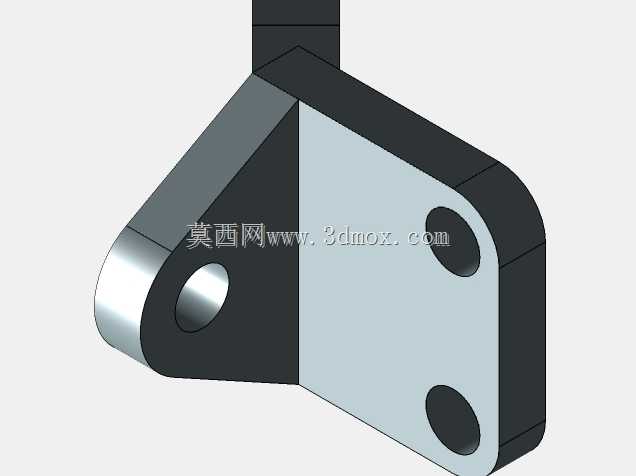

　　该铰接支座类零件在轻工输送线、小型工装夹具台、非标自动化工位以及教学实训机构中十分常见，核心作用是在两个存在小幅相对摆动需求的构件之间提供刚性支撑与转动副衔接，既承担沿孔轴方向的径向载荷，也通过底板上的多点紧固结构分散倾覆力矩，避免连接位置在反复启停、振动工况下出现松动或局部应力集中。从结构布局来看，零件主体分为底板与两侧立式铰耳两个功能区域：底板采用近似矩形的平板构型，板面上预留三处圆形通孔，孔位沿板件轮廓分散布置，装配时可穿过内六角螺栓或圆柱销，将整个支座固定在设备机架台面、型材框架或者焊接底座上；多点排布的紧固孔能够约束支座沿水平面的平移与绕竖直轴的转动，相比单孔固定形式抗扭转能力更强，

　　在承受侧向推拉载荷时不会出现单点受力过大的问题。两侧铰耳从底板两端向上延伸，耳板端部加工出同轴的大直径通孔，孔的轴线与底板平面保持平行，用于穿入铰接销轴，和外部连杆、摆臂或者气缸活塞杆端部形成转动配合；两个铰耳分别位于铰接跨度的两端，销轴穿装后受力点被双侧支撑，相比单耳悬臂铰接形式，销轴的弯曲变形量更小，耳板孔壁的挤压应力也更均匀，长期往复摆动下不易出现孔口椭圆化磨损。设计过程中首先要确定的是安装边界：底板的长宽尺寸需要匹配现场安装面的可用空间，三处安装孔的孔距要和机架上预设的螺纹孔位或者过孔位置对齐，孔边到板件外缘保留足够的实体宽度，防止螺栓预紧时板边发生胀裂；铰耳的中心高度决定了铰接点的回转轴线高度，

　　这个尺寸需要和配对摆臂的转动中心标高匹配，若高度偏差过大，连杆运动时会产生附加卡滞力，甚至迫使销轴承受额外的弯曲载荷。耳板上的铰接孔内径要和所选销轴的直径形成过渡或者间隙配合，孔径过小会导致销轴装配困难、转动干涩，孔径过大则会产生明显冲击间隙，设备高速往复动作时会发出敲击异响，也会降低定位精度。耳板的厚度需要结合承载需求核算：耳板太薄时，孔壁的承压面积不足，大载荷下容易出现孔边压溃；耳板过厚则会无谓增加零件重量，也会挤占铰接位置的轴向空间，导致配对连杆的端部宽度无法装入两耳之间。底板和铰耳的交接位置做了平滑的圆弧过渡，没有采用直角直连的生硬结构，

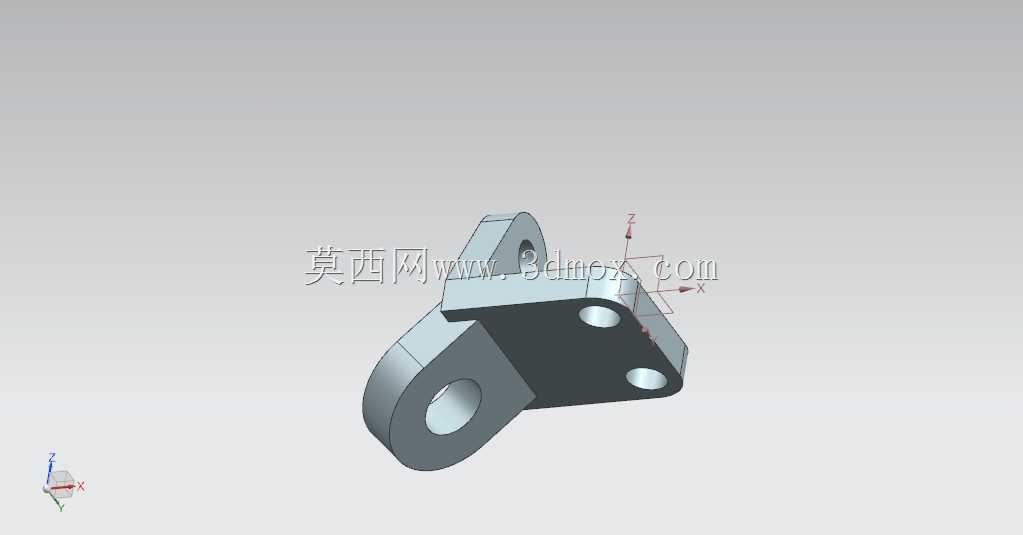

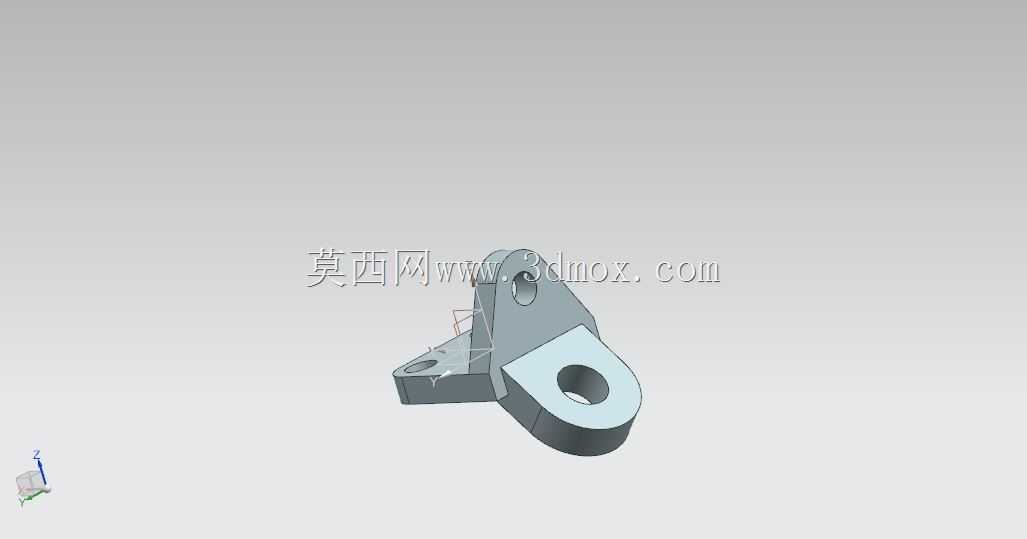

　　这种处理方式能够大幅降低转角处的应力集中系数——在支座承受竖直向下的压力或者侧向摆动拉力时，底板和立耳的交接拐角本来就是应力峰值区域，圆弧过渡可以让力流平顺地从立耳传递到底板整个截面，避免尖角位置萌生疲劳裂纹。零件的外轮廓棱角都做了小倒角处理，既去除了加工后残留的锐边毛刺，避免装配人员划伤，也不会在喷涂或者表面氧化处理时出现边角积液的问题。实际建模时先绘制底板的二维轮廓草图，拉伸生成基础平板，再在对应位置拉伸切除出三处安装孔；之后在底板两端绘制铰耳的侧视轮廓，向上拉伸得到双侧立板，在立板端部同轴切除出铰接通孔，最后对所有交接棱边添加过渡圆角、对外露锐边添加倒角特征，整个建模流程遵循先基础实体后局部切除、先主体结构后工艺细节的顺序，特征树条理清晰，后续如果需要调整孔距、耳高或者板厚参数，直接修改对应草图尺寸即可完成全模型更新，不需要推倒重建。这类支座在实际使用中常作为气缸尾部铰接座、防护门翻转支撑、连杆机构摆动支点使用，工作时底板始终保持和安装基面贴合，铰耳通过销轴传递动作力，允许被连接构件绕销轴轴线在设定角度范围内自由回转，补偿设备运行中产生的小量位置偏差，降低装配对位精度要求，同时让整套机构的动作更加顺畅，避免刚性连接带来的憋劲卡滞问题。
