带铰接孔与定位卡槽的机械练习构件

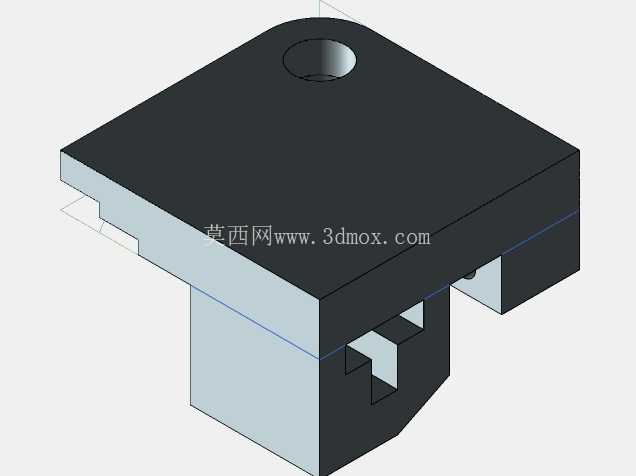

　　这个异形结构件从建模逻辑上看，是典型的机械结构入门练习载体，整体采用多特征叠加的布尔运算逻辑搭建，没有复杂曲面，全部由规则平面、柱面、槽口组合而成，适合刚接触三维建模的从业者熟悉拉伸、切除、打孔、倒角这些基础命令的配合逻辑。从结构功能上拆解，构件下部的同轴通孔是核心铰接位，孔口做了沉台处理，实际装配时可以容纳销轴的端部台阶，避免销轴突出构件表面干涉相邻部件，孔壁的同轴度公差在建模时已经通过同轴约束保证，装配后可以绕销轴实现一定角度的摆动，这类铰接结构在小型工装夹具、手动工具的联动机构里非常常见，比如手动压钳的摆臂、工装定位的压紧拐臂都采用类似的铰接承载结构。

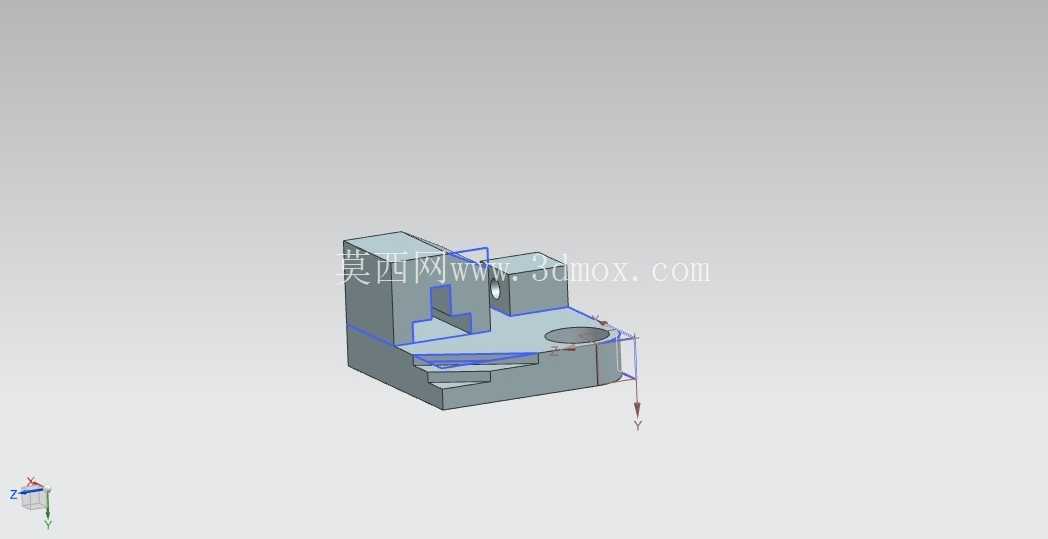

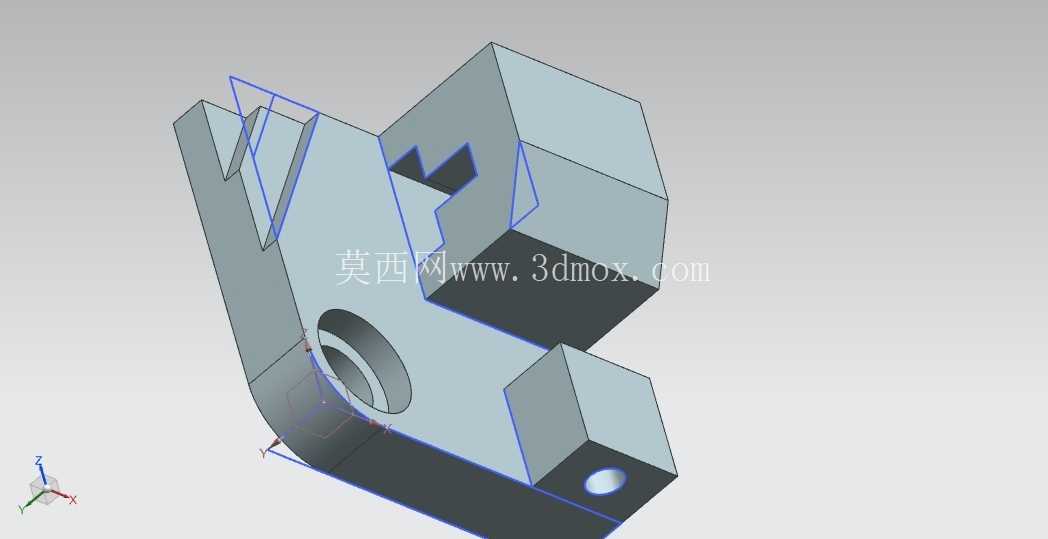

　　构件上部延伸出的立板上开有三角形通槽，这个槽口不是减重设计这么简单，实际使用时可以嵌入三角筋或者定位卡条，限制构件摆动的极限角度，避免转动超程损坏相邻部件，槽口的两个斜边角度对应摆动的两个极限位置，建模时通过角度约束控制槽边角度，就能直接限定构件的转动行程，不需要额外添加限位块，能简化整体装配结构。立板旁侧的方形凸台和凹形卡槽是配合定位结构，凹形卡槽的槽宽尺寸和配套滑块的宽度做了间隙配合，实际装配时滑块可以嵌入卡槽内，随构件摆动实现直线方向的联动，凸台面上的小孔是销钉孔，用来安装固定销，锁紧嵌入卡槽的滑块，避免滑块在摆动过程中从卡槽内滑脱，卡槽的深度刚好覆盖滑块的配合段，不会因为槽深过大导致构件整体厚度增加，也不会因为槽深过浅导致滑块配合长度不足受力变形。

　　构件侧部伸出的方形凸块上同样开有小孔，这个孔是辅助安装位，可以用来挂接复位拉簧，当构件完成摆动动作后，拉簧提供回拉力让构件回到初始位置，孔的位置设置在凸块的中心，保证拉簧拉力方向和构件摆动的切线方向尽量重合，减少额外的侧向力矩，避免铰接孔出现偏磨。从安装边界来看，整个构件的外轮廓没有尖锐外伸的棱边，所有非配合面的棱边都做了小尺寸倒角，既避免安装时划伤操作人员，也能消除热处理时的应力集中点，构件的整体厚度均匀，没有出现壁厚突变的位置，不管是采用机加工还是3D打印制作，都不会因为壁厚差过大出现变形。

　　建模时的特征顺序也符合实际加工逻辑，先做主体的底座拉伸，再拉伸上部立板和侧部凸台，之后切除各个槽口和铰接孔，最后做倒角和沉台处理，和实际机加工的下料、铣型、打孔、倒角工序完全对应，不是单纯为了建模而建模的无效结构，每个特征都对应实际装配的功能需求，没有多余的装饰性结构。这类结构虽然是练习作品，但覆盖了机械结构里最常见的铰接、限位、联动、复位几个核心功能模块，把每个特征的尺寸公差、配合要求摸透，就能直接套用在很多小型手动工装、简易联动机构的设计里，不需要再重新验证结构可行性，铰接孔的直径、卡槽的宽度、限位槽的角度这些参数，都可以根据实际使用的载荷大小按比例缩放，适配不同的使用场景，比如小载荷的检测夹具可以缩小整体尺寸，大载荷的压紧工装可以加大铰接孔直径、增加构件壁厚来提升承载能力。
