双叉式机器人腿部支撑连接结构

　　这套腿部支撑构件面向小型仿生行走机器人、多足巡检平台以及桌面级机械演示装置的下肢装配场景，主要承担大腿段与足部执行端之间的载荷传递、姿态衔接和外部防护作用。实际整机布置里，该部件处于机器人下肢的中段位置，上端对接驱动关节输出侧，下端通过两侧叉耳衔接踝关节或足端连杆，行走过程中要把机身自重、落脚冲击以及转向时的侧向弯矩持续传导到相邻结构，因此造型没有采用简单直筒拼接，而是顺着载荷走向做了连续变截面处理。

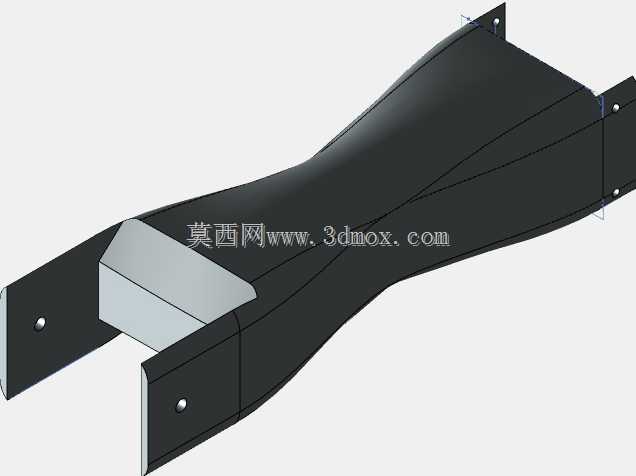

　　从结构形态看，构件主体为狭长的流线型承力壳体，中段向内收窄，两端向连接位延展，既减少了下肢摆动时的额外惯量，也给关节摆动留出了运动间隙。下端采用对称双叉耳布局，两片耳板平行伸出，耳板上预制同轴安装孔，孔位周边保留了足够的实体壁厚，用于穿入铰接销轴、锁紧螺钉或装配滚动轴承，形成可相对转动的下肢关节接口。双叉开口的宽度直接决定下端连接件的嵌入边界，设计时需保证配对件装入后两侧耳板受力均匀，避免单侧贴死造成转动卡滞。上端同样设置带孔连接翼，用于和上一段肢体或关节模组固定，孔位间距按照常用小型机器人关节法兰的安装圈边匹配，方便在样机迭代时替换不同扭矩的驱动单元。

　　建模过程中先依据下肢运动轨迹确定各铰接孔的中心距，再反推壳体外轮廓。中段收腰区域并非单纯为了外观，而是在满足弯曲刚度的前提下削去低应力区材料，使腿部在快速迈步、抬腿避障时转动惯量更小，驱动关节负担更低。壳体表面采用连续曲面过渡，连接处没有突兀的直角台阶，能够降低冲击载荷下的应力集中；耳板与主体相接位置做了局部加厚和圆角过渡，承受侧向踩踏时不易在根部出现裂纹。构件内部预留有块状容纳空间，可嵌入限位块、线束导向槽或小型传感支架，足端压力线、关节编码器线能够沿腿体内侧收拢，减少外露管线被障碍物勾挂的风险。

　　安装边界方面，需要重点核对三组尺寸关系：一是上下铰接孔的中心距，它直接决定机器人腿部杆长和足端工作空间；二是下端双叉耳的内间距、耳板厚度以及孔径，三者共同限制踝关节铰座的宽度和销轴规格；三是上端连接翼的孔位分布与翼缘外宽，装配时不能与关节外壳、减速输出盘发生干涉。由于腿部在摆动相中需要与机身、地面障碍物保持安全间隙，模型外侧曲面的最大宽度、收腰段厚度以及耳板外伸长度都应在整机数模中进行运动包络校核，尤其在前后摆腿和侧转复合动作下，要确认壳体不会摩擦相邻腿段或机体底板。

　　工程使用中，这类构件适合通过钣金折弯后焊接、薄板铣削加工或轻质合金一体成型制作，也可用于3D打印样机验证。若用于金属承力件，耳板孔区需关注销轴剪切和孔壁挤压强度；若用于非金属样机，则应在孔位内嵌金属衬套，避免反复转动后松旷。整体结构把承力、铰接、防护和走线整合在同一腿段上，能够为多足机器人下肢设计提供清晰的结构参考，也便于在后续改型中调整杆长、耳板间距和安装孔位，以适配不同负载等级的行走平台。
