长条形多孔安装固定钣金支架

　　在自动化产线的侧边走线、设备外围防护挡板固定以及小型检测仪器的悬臂承载场景里，这类长条形钣金支架是非常常见的支撑构件。不同于标准型材需要额外切割端面、加装角件完成拼接，一体冲压折弯成型的长条支架可以直接沿设备机架的长边布置，省去多段型材对接时的对齐工序，在需要长距离连续支撑的工位上，装配效率的提升非常明显。

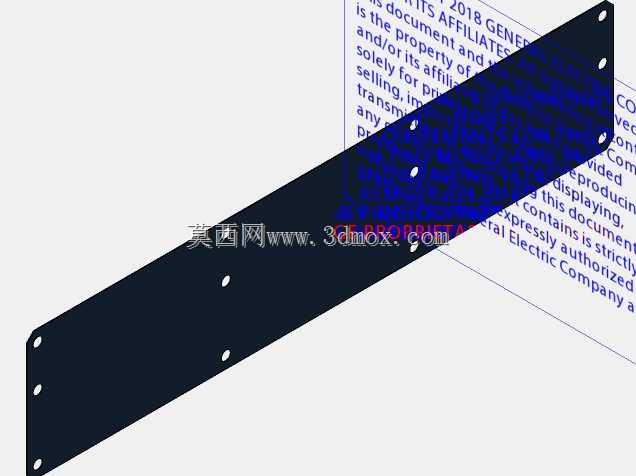

　　从结构形态上看，该零件整体为狭长等截面的直板形态，板件两端做了小幅折弯处理，折弯边既可以提升整根长条的抗弯刚度，避免薄板在悬空跨度较大时出现中部下挠，也能在安装时作为贴合基准面，贴靠在机架方管或者铝型材的侧壁上，让紧固件锁紧时板面不会发生翘曲。板面上沿长度方向均匀分布多组安装通孔，孔位间距按照通用机架的安装孔距做匹配设计，两端区域的孔位用于将支架自身固定在主机架上，中段分布的孔位则用来固定走线槽、传感器安装座、小型导向滑轨或者防护亚克力板，不同工位的外接部件可以根据实际安装位置选择对应孔位，不需要现场二次钻孔，大幅减少现场装配的配作工作量。

　　设计这类钣金支架时，首先要确定的是总长度与安装跨距的匹配关系：如果支架两端固定点之间的悬空长度超过八百毫米，就需要适当提升板材厚度，或者在板背增加加强压筋，否则当上面挂载的线缆、小型阀组重量集中在中部时，长期使用会出现塑性变形。孔位设计阶段需要提前预留紧固件的操作空间，相邻孔的边距要满足螺栓或者自攻螺丝的套筒操作半径，避免出现孔位距离过近、工具无法伸入锁紧的问题。两端的折弯高度不需要过大，通常控制在十五到三十毫米区间即可，过高的折弯边反而会遮挡板面安装孔，给外接部件的贴装带来干涉；折弯处的内圆角要按照所选板材的厚度设置合理半径，避免冲压折弯时出现外侧板面开裂。

　　从安装边界来看，该支架的宽度方向尺寸紧凑，贴装在设备侧面时不会过多占用设备外部的操作通道空间，板面的通孔采用沉孔设计时，还可以让锁紧螺丝的头部完全沉入板面以下，保证支架外侧表面平整，后续在板面上滑移安装可调位置的传感器夹具时，不会被凸起的螺丝头卡住。在物料分拣设备的侧边，这类支架常用来固定对射光电传感器的发射端与接收端，长板上的多组孔位可以灵活调整两个传感器的间距，适配不同尺寸的被测工件；在包装设备的护罩区域，它可以作为防护门板的侧边压条，配合快拆螺丝将透明防护板压紧在设备框架上，日常维护时快速拆下即可接触内部机构；在小型输送线的下方，多根平行布置的该类支架还可以承托线缆拖链与气路管线，让管线沿输送方向整齐排布，避免管线悬空晃动被运动部件剐蹭。

　　建模过程中需要重点还原折弯处的壁厚一致性，所有安装孔的位置度要符合钣金加工的公差要求，孔边到板边缘的最小距离不能小于板材厚度的两倍，防止冲压孔时出现板面边缘变形。零件的棱边全部做倒角去毛刺处理，现场安装时不会划伤装配人员的线缆外皮，狭长的外形也让它在设备的狭窄缝隙里拥有很好的适配性，不需要做大的结构修改就能适配多种不同的机架安装场景。
