卡套式管路固定夹持座结构设计

　　该套三维结构围绕管路敷设场景中的卡套式固定需求展开，主体为分体对合式夹持座，配套弯管装配示意，完整呈现了卡套管类零件在管路系统中的安装配合逻辑。从实际工程应用来看，这类夹持固定结构广泛出现在液压站管路排布、气动系统走线、小型流体输送设备的管线定位场景中，当管路需要沿设备壁面、机架型材表面做贴装固定时，两半式对合的座体可以从管线外侧合围，既不需要在管段上额外加工螺纹或焊接凸台，也能避免管线直接与金属机架硬接触产生的磨损、振动异响问题。

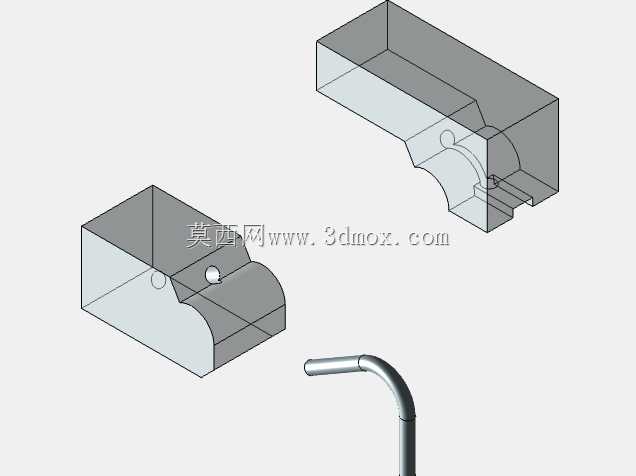

　　结构设计上，座体采用上下分模的对开形式，合围后内部形成与被夹持管段外径匹配的半圆弧容腔，圆弧面的曲率与管外壁完全贴合，锁紧后接触面可以均匀包覆管周，相比单点顶丝固定的方式，夹持力分布更均匀，不会在薄壁塑料管或者软质金属管表面压出凹痕。座体的平直段预留了安装通孔的定位凸台，装配时可以直接穿过内六角螺钉将整个夹持座锁附在设备安装面上，座体侧面的小凸台结构做了避让倒角，在弯管从座体侧方引出的位置，特意留出了弯管弯曲半径的活动空间，不会出现管段弯折处和座体侧壁发生干涉的问题。

　　从安装边界维度考量，座体的整体外轮廓做了方正化处理，平直的底面可以完全贴合安装基准面，不需要额外加工适配垫块；合围后的总宽度控制在常规管夹安装的预留间距范围内，相邻两路管线并行排布时，两座体之间不会出现轮廓碰撞。内部圆弧容腔的轴向长度经过匹配设计，足够覆盖管段的直线夹持段，即使管线内部存在流体脉动带来的小幅振动，夹持面的摩擦力也足以限制管段的轴向窜动，避免长期运行后管线出现移位、接头松脱的隐患。

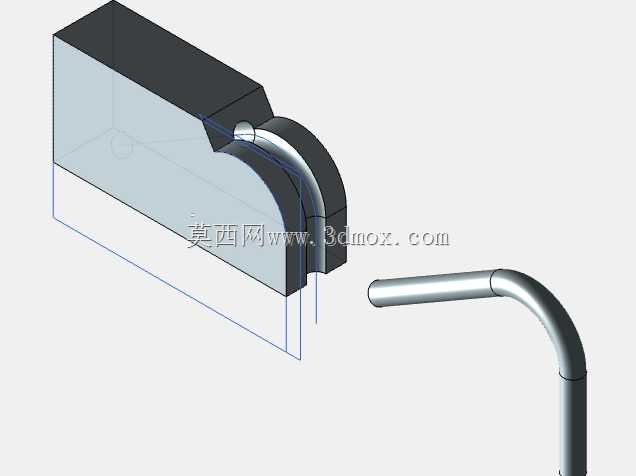

　　设计过程中特意将分模面设置在座体的水平对称位置，两半座体的轮廓完全对称，加工时可以统一坯料投料，铣削型腔时一次装夹即可完成多件加工，降低单件的加工工时成本。座体边角位置全部做了小圆角过渡，没有尖锐的清角棱边，一方面可以避免装配操作人员划线安装时被锐边划伤，另一方面也能消除铸件或者注塑件边角处的应力集中，在长期受夹持锁紧力的工况下不会出现边角开裂的问题。配套展示的弯管段呈现了90度弯折的走向，也直观体现了该卡套座在管线转向位置的固定作用：在弯管的直线段根部加装夹持座，可以承接弯管处因管路自重、流体冲击力产生的附加弯矩，不让弯矩全部传递到末端的管接头上，有效保护接头的密封面，降低管路泄漏的概率。

　　针对不同材质的被夹持管路，该结构的型腔尺寸可以按管外径系列做参数化调整，无论是聚丙烯类的化工流体输送管，还是铜质、铝质的气动导气管，都可以通过修改圆弧直径、调整座体总厚来适配，整套建模过程中把装配约束、干涉检查全部完成，合模状态下两半座体的分型面完全贴合，没有错位间隙，锁附孔的同轴度偏差控制在装配允许的公差范围内，实际投产装配时不需要额外修磨即可顺利合装。
