异形花腔滚柱轴承分段保持架结构

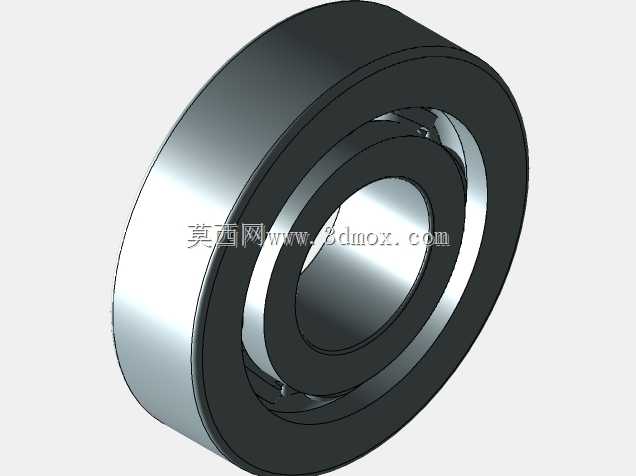

　　这套保持架结构对应非常规内圈滚道轮廓的滚柱轴承组件，最初接触这类结构是在非标重载回转工位的改造项目里，常规圆形滚道轴承无法适配客户定制的非圆轨迹回转支承需求，设备的转盘需要在旋转过程中随轨迹产生规律性的径向位移，普通标准轴承的同轴圆形滚道会卡死运动路径，因此才需要配套这种随滚道轮廓成型的分段式保持架，把每一颗圆柱滚柱约束在对应型腔位置，沿异形滚道完成连续滚动传动。

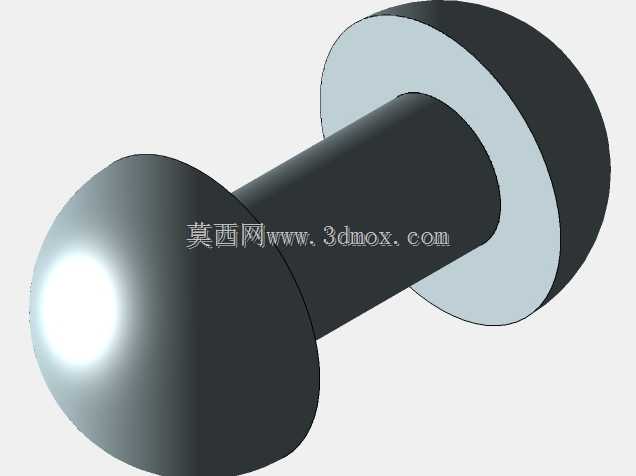

　　从实际装机场景来看，这类异形滚柱轴承多用在特种凸轮回转机构、非标自动化转台、异形轨迹输送工位以及部分定制化的轻工重载旋转设备上，和常规深沟球轴承、标准圆柱滚子轴承的使用逻辑完全不同：标准轴承承担定轴回转的径向与轴向载荷，滚道为正圆形，保持架做成整体环形兜孔结构即可均匀分隔滚动体；而非圆滚道轴承的滚动中心随转角不断变化，每一个滚柱的公转半径都沿周向按轮廓曲线变动，整体式环形保持架无法匹配变曲率的滚道间距，因此采用分段独立镶块的结构形式，每一段保持架对应一颗滚柱的容纳腔，段与段之间通过预留的活动间隙适配周向曲率变化带来的间距伸缩。

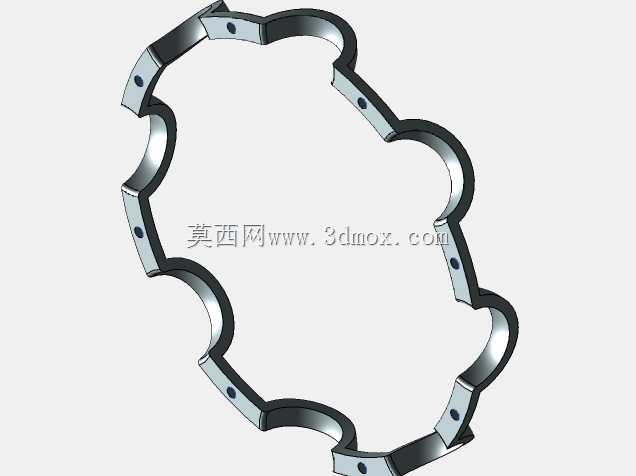

　　图中呈现的保持架段采用冲压折弯成型的金属基体，轮廓侧边做了贴合滚柱柱面的弧形收口，既可以挡住滚柱从兜孔侧向脱出，又不会和滚柱端面产生额外摩擦；每段保持架的平直段位置加工有定位小孔，装机时可通过销钉或者铆接点将分段保持架与相邻的联动限位环连接，避免保持架段在运转过程中出现周向错位。折弯边缘的圆角处理是冲压工艺里必须注意的细节，折弯锐边不仅会产生应力集中，在长期交变载荷下出现裂纹，还可能刮伤滚柱表面的淬硬层，破坏滚动接触面的粗糙度，因此建模时所有折弯转角都预留了R0.5以上的圆角，和实际冲压模具的成型参数保持一致。

　　设计这类保持架首先要逆向匹配轴承的异形滚道轮廓，先沿滚道周向提取每一个滚柱中心的运动轨迹，按照滚柱直径偏移出保持架内侧与外侧的导向边界，再根据滚柱的数量拆分对应数量的保持架分段。每一段的兜孔宽度要比滚柱直径大0.2到0.3毫米，预留热胀间隙，避免设备运行升温后金属膨胀把滚柱卡死在兜孔内；分段之间的周向间隙需要根据轮廓最大曲率处的弧长差计算，间隙过小会在曲率突变位置出现两段保持架顶死，间隙过大则会导致滚柱在兜孔内窜动量超标，运转时产生冲击噪音。

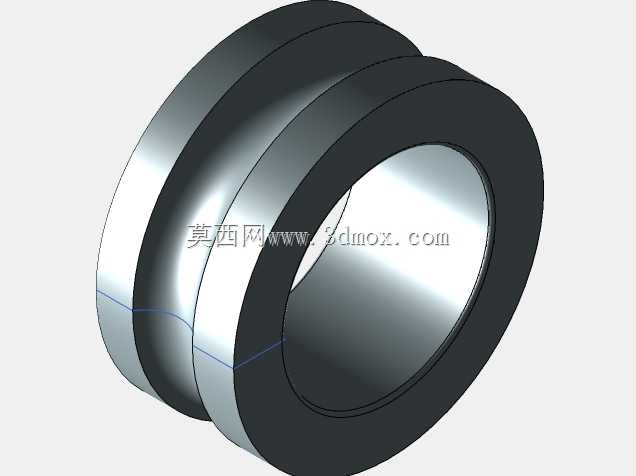

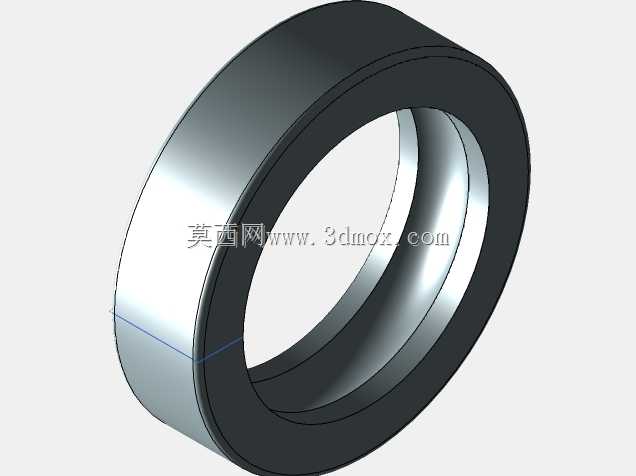

　　安装边界方面，这套保持架的轴向厚度要和滚柱的有效长度匹配，保持架端面要低于滚柱端面0.3毫米以上，防止保持架直接和轴承内外圈的挡边发生摩擦；径向方向上，保持架的外边缘要和外圈滚道的最小内径保留至少0.5毫米的安全间隙，内边缘和内圈滚道的最大外径同样预留避让空间，避免在滚道轮廓的凸起位置出现保持架剐蹭滚道面。定位小孔的位置要避开滚柱的滚动接触区域，设置在两段兜孔之间的连接臂上，孔位的同轴度误差控制在0.1毫米以内，防止装配后出现分段偏斜。

　　从受力特性来看，分段式保持架不需要承担整体环形结构的周向拉应力，每一段仅需要约束对应滚柱的位置，承受滚柱公转时带来的周向推力，因此可以采用厚度更薄的冲压钢板制作，既降低了保持架的整体重量，减少运转时的离心惯性力，也能降低非标轴承的生产制造成本。在建模过程中需要逐个验证每一个转角位置下保持架和内外圈、滚柱的干涉情况，不能只校验零位装配状态，要沿整周轨迹每隔固定角度做一次干涉检查，重点核对轮廓波峰、波谷位置的间隙，这些位置曲率变化最大，最容易出现动态干涉。部分低速重载的工况下，还可以在保持架的兜孔内侧冲压出储油凹槽，运转时留存润滑脂，在滚柱和保持架的接触面形成油膜，减少磨损，延长整套异形轴承的服役寿命。
