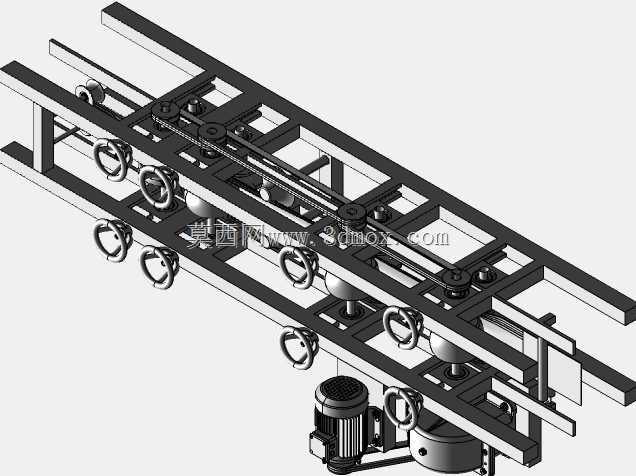

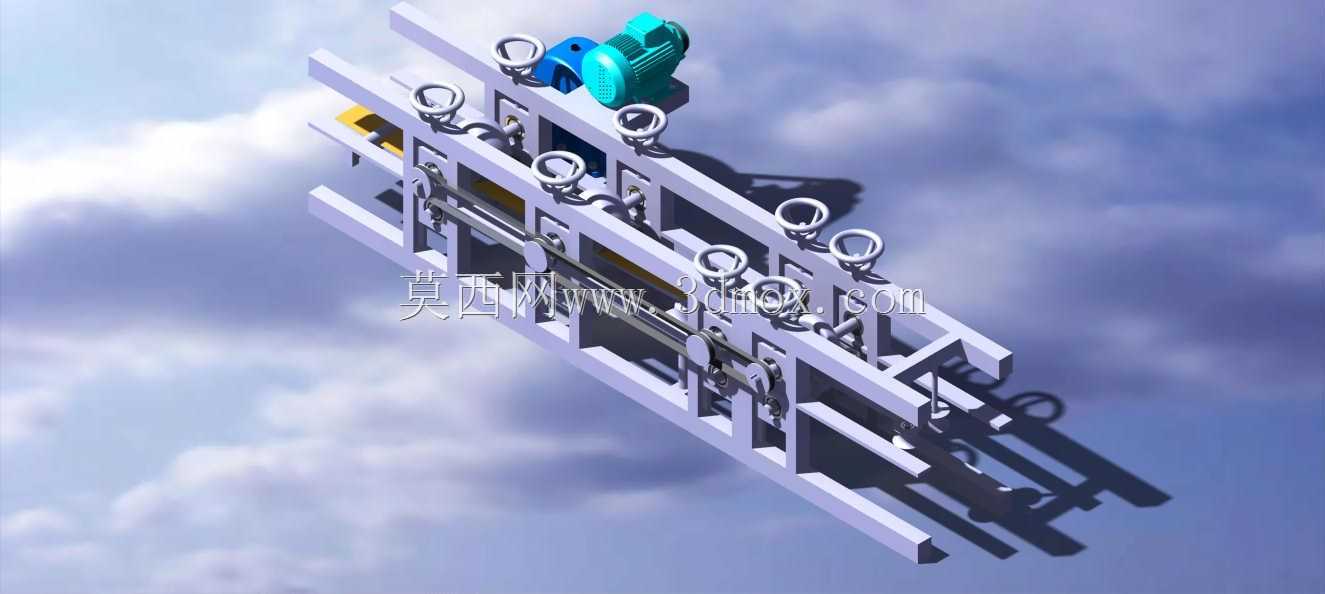

直径40mm圆管轧制加工设备结构

　　在金属管材加工生产场景中，这类针对直径40mm规格圆管设计的轧制设备，是无缝小口径管材生产链路里的核心成型单元，主要承担管坯的壁厚减薄、外径定径、表面精度提升工序，常见于五金管材制造、汽车管路配件生产、流体输送管道加工等车间的轧制工段。从结构设计逻辑来看，整套设备的机架采用整体式焊接箱型结构，轧制工位的轧辊安装座预留了±5mm的径向调整余量，可适配38-42mm外径范围内的管坯来料，避免来料尺寸轻微波动导致的卡料或轧制精度超差。设备的进料端设置了导向套结构，导向套内孔做了倒角过渡处理，能让管坯平稳送入轧制辊缝，减少进料端的管端刮伤缺陷；出料端搭配了定心托辊组，托辊的高度可根据成品管的出料挠度做微调，避免长管出料时出现弯曲变形。

　　核心的轧制辊系采用三辊斜轧布局，三个轧辊沿轧制中心线呈120°均匀分布，辊型曲线按照40mm成品管的外径公差做了修型，轧制过程中轧辊的转速差可通过传动端的变速机构调整，匹配不同材质管坯的轧制延伸率要求，针对普通碳素钢管坯，单道次轧制的壁厚减薄率可控制在25%-35%区间，兼顾成型效率与管材内部金相组织的稳定性。安装边界方面，设备的整机底座预留了M24的地脚螺栓安装孔，横向安装跨度为1200mm，纵向安装长度为2800mm，进料端需要预留至少1.5倍管坯长度的上料操作空间，出料端需要搭配对应的出料辊道或收集料架，设备的传动侧预留了300mm的检修通道，方便日常更换轧辊、调整辊缝间隙。在实际生产应用中，

　　这类轧机可单独作为小口径管材的精轧工位使用，也可对接前道的穿孔设备、后道的矫直切割设备组成完整的小口径无缝管生产线，相比冷拔工艺的管材加工设备，斜轧工艺的轧制过程无需对管坯做打头处理，生产流程更短，材料损耗更低，针对40mm规格的圆管产品，可稳定控制外径公差在±0.1mm范围内，表面粗糙度可达到Ra3.2水平，满足多数工业流体管、结构用管的精度要求。设计过程中对轧制力的传导路径做了优化，将轧制过程中的径向力直接传导至整体机架的箱型侧壁，减少了额外的支撑结构带来的应力变形，轧辊的轴承座采用了自位调心结构，可抵消轧制过程中辊系的微小偏载，延长轴承的使用寿命，同时设备的润滑管路采用内置式布局，避免轧制过程中的氧化铁皮飞溅堵塞润滑油路，降低日常维护的工作量。
