三通式管路分流歧管接头结构设计

　　这套歧管接头的三维结构，核心面向流体管路系统里的分流与汇流工况，在液压站油路排布、气动控制回路、小型给排水支管以及化工试验台管路中都能见到同类结构的身影。现场安装时，这类部件往往卡在主管路分叉的节点位置，一端接入上游来流，另外两个接口分别对接下游两条支路，既可以把单路输入的介质拆分成两路独立供给，也能反向将两条支路的介质汇总到单根主管输出，不用在分叉位置额外焊接多段弯头和短管，能大幅减少管路装配的焊点数量与泄漏风险点。

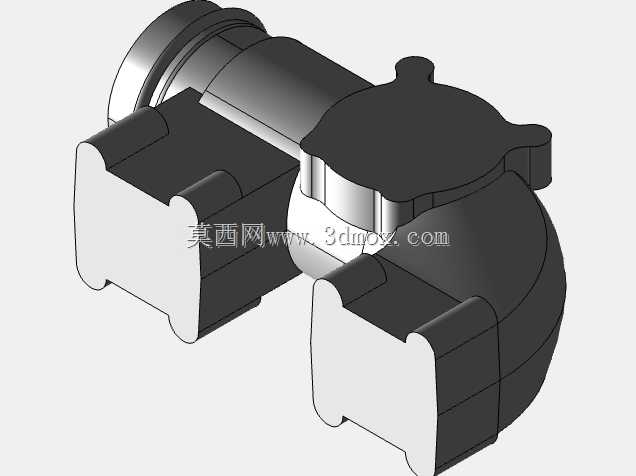

　　从结构细节来看，模型左侧的两个对接端采用了外方夹持轮廓，这种造型不是随意做出的异形块，而是给管钳、开口扳手预留的装夹受力面，现场拧紧螺纹或者对接卡套时，扳手可以牢牢卡在方台侧面，不会出现打滑拧圆的问题；方台和中间流道段之间做了阶梯轴颈过渡，既留出了密封垫片的压紧限位台阶，也能在对接法兰或者卡套螺母时提供轴向定位面，避免装配时接头整体跟着螺母转动。顶部带凸耳的圆形端盖是这套歧管的检修端口，端盖边缘的两个小凸耳对应快拆卡箍的卡位，日常管路冲洗、滤芯检查或者支路堵塞疏通时，不用拆动两侧的主连接管路，松开卡箍就能直接打开端盖处理内部流道，维护效率比全焊接式三通高很多。

　　建模过程中首先梳理的是内部流道的贯通逻辑：三个接口的内孔轴线在主体腔体内交汇，腔体转角位置没有做成尖锐直角，而是保留了圆滑过渡的曲面，这种处理对应实际铸造或者机加工的工艺可行性——直角转角在铸造成型时容易出现应力集中，介质高速流过时也会在死角形成涡流压损，圆弧过渡既能降低流体的局部阻力，也能让铸件冷却时壁厚均匀，减少内部缩孔缺陷。外部轮廓的加厚段集中在三个接口的根部，这是因为管路对接后，螺纹预紧力、管路振动带来的交变载荷都会集中在接口和主体的连接位置，把根部壁厚做厚、过渡圆角加大，可以显著提升部件的抗疲劳寿命，避免长期受振后在焊缝或者螺纹根部出现裂纹。

　　安装边界方面，两个侧置接口的中心距、方台对边尺寸都要和现场配套的管夹、扳手操作空间匹配：布局管路时，两个方台外侧要留出至少相当于方台边长一半的操作间隙，保证扳手可以完整套入并转动一定角度，不会和相邻的阀块、机架梁发生干涉。顶部端盖的正上方也要预留出端盖取出、卡箍拆装的竖向空间，不能在端盖上方紧贴布置其他管线或电气元件，否则后期检修时必须先拆除周边部件，反而违背了快拆端盖的设计初衷。接口端部的法兰盘端面预留了密封面的加工余量，实际生产中这个端面会在金加工阶段车出密封槽或者粗糙度达标的平密封面，配合橡胶垫片或者金属缠绕垫实现端面密封，模型里的阶梯轴长度也对应了螺母旋合的有效螺纹段长度，保证对接后螺纹有足够的啮合扣数，不会因为旋合长度不足出现拔脱、滑丝问题。

　　在不同工况下选用这类歧管时，还可以根据介质特性调整腔体壁厚：如果是高压液压油路，主体交汇腔的壁厚要按额定工作压力做耐压校核，端盖的卡箍锁紧力也要对应压力等级提升；如果是低压气动或者给排水工况，就可以在保证结构刚性的前提下适当减薄非受力区域的壁厚，控制零件重量与材料成本。整个模型把外部装夹结构、快拆端盖、内部流道过渡的关联关系都完整还原，结构工程师在做管路布置时可以直接把它放进装配体里校验接口位置、操作空间与干涉情况，不用再从零搭建分叉接头的三维轮廓，也能顺着模型的结构逻辑反向推导加工工艺、密封选型和现场装配的注意要点，避免在管路分叉节点出现布局失误。
