车轴锻造成型用多层盘式锻模结构

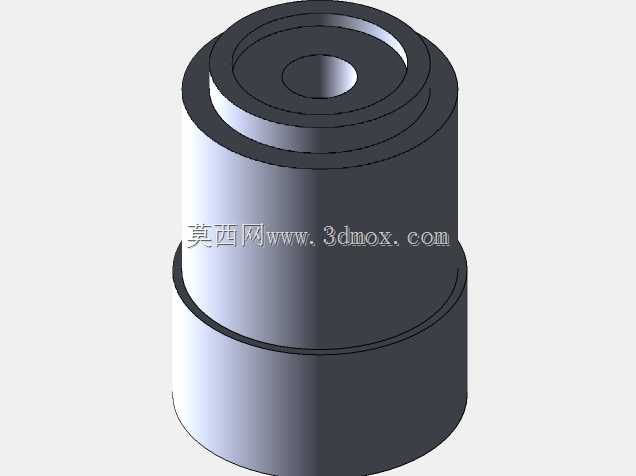

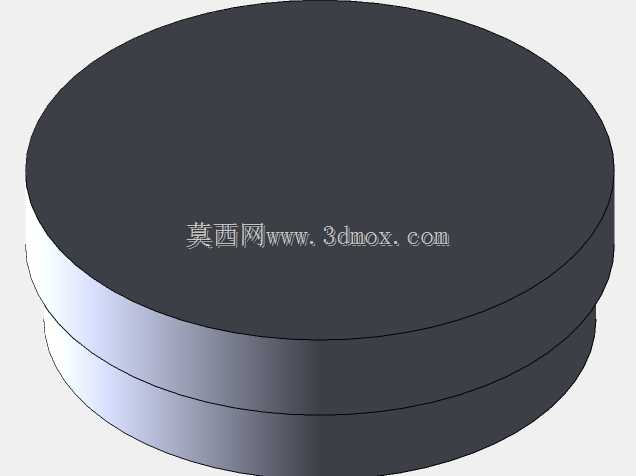

　　在商用车、轨道交通车辆的走行部部件生产环节，车轴作为承载整车重量、传递轮对扭矩的核心受力部件，其锻造成型工序的模具精度直接决定后续机加工余量、成品金属流线完整性以及部件疲劳寿命。这套盘式多层结构锻模，主要适配热模锻压力机的工位安装需求，针对车轴坯料的镦粗、预成型工序设计，区别于开式长轴类锻模的分模结构，采用同轴叠层的圆盘式模腔布局，能够在单次锻压行程内完成坯料端部的聚料与截面成型，减少坯料转移工位的热量损耗与定位偏差。从结构设计逻辑来看，模体采用三层同轴叠装结构，最上层为成型工作面，开设与车轴端部匹配的弧形模腔，模腔边缘做了R3-R5的圆角过渡，避免锻压过程中金属流动受阻产生折叠缺陷；中间层为承压缓冲层，

　　采用更高硬度的合金工具钢材质，分散锻压瞬间的冲击载荷，避免模体出现应力集中开裂；最下层为安装定位层，外圆尺寸与压力机工作台的定位止口严格匹配，底部开设对称的键槽，与工作台T型槽的定位键配合，保证锻模安装后的同轴度误差控制在0.02mm以内。实际生产应用中，这类锻模主要用于车轴锻坯的制坯工序，加热到1200℃左右的合金结构钢坯料经输送装置送至模腔中心，压力机滑块下行带动上模合模，完成坯料端部的镦粗成型，叠层结构的设计也方便后续模面磨损后单独更换上层成型块，无需整体拆卸模体，大幅缩短工装更换的停机时间。模体的外形尺寸充分考虑现有锻压设备的安装边界，整体外径适配8000吨热模锻压力机的工作台面尺寸，

　　叠层总高度控制在设备闭合高度的允许区间内，无需额外加装垫板即可完成安装，模体侧面开设的起吊螺纹孔符合重型工装的吊装规范，方便车间内天车转运与安装对位。设计过程中针对模腔的金属流动速率做了反复模拟，调整了模腔侧壁的拔模斜度，在保证锻件顺利脱模的前提下尽可能减小拔模斜度，降低后续机加工的材料去除量，同时模体各层之间采用止口定位配合，配合面的平面度要求达到0.01mm，避免锻压过程中各层之间出现错位导致锻件错差超差。在日常生产维护中，这类叠层锻模的冷却水道开设在中间承压层，能够在连续锻压过程中保持模面温度稳定在合理区间，避免模面过热出现硬度下降、磨损加剧的问题，有效提升模具的单次服役寿命，适配车轴类部件的大批量连续生产需求，减少工装维护成本与换产停机时间。
