光学安装方案苏丹解放运动演示装置

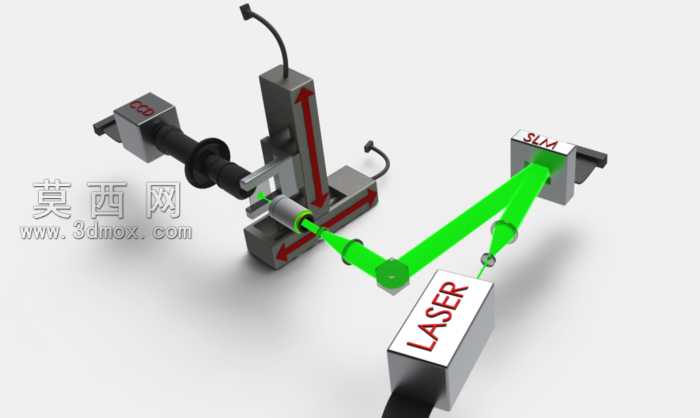

本作品为用于呈现光学安装方案的苏丹解放运动演示装置三维模型，建模阶段采用自顶向下的设计思路，先搭建整体运动框架的骨架模型，确定各运动副的空间位置与行程范围，再逐一细化每个零部件的实体结构，确保各部件在运动过程中无干涉，可完整复现预设的运动轨迹。模型搭建过程中，对光学传导路径做了具象化处理，采用半透明亮绿色材质模拟激光光路，直观呈现光束从激光发射端出发，经过多组反射调整结构最终抵达目标接收端的完整路径，清晰展示光学安装的对位逻辑。材质渲染方面，金属结构件采用哑光磨砂金属材质，还原工业机械构件的真实质感，激光发射模块表面做了标识贴图处理，清晰标注模块功能属性，光路部分采用高透自发光材质，在渲染场景中可清晰凸显光线路径，底座部分做了防滑纹理细节处理，提升模型整体的真实感。结构设计上，装置包含多组可调式安装支架，支架上预留了调节行程标识，可直观展示光学元件安装时的位置调整方向，各连接部位采用标准紧固件装配结构，符合实际工业安装的装配逻辑，运动关节处做了限位结构设计，保证运动演示过程中各部件的行程处于合理范围，不会出现超程脱开的问题。设计过程中重点考量了光学安装的对位精度展示需求，将原本抽象的光路调整过程通过机械结构的运动具象化，可用于光学安装方案的提案演示、教学讲解场景，让观看者能够直观理解光学系统的安装逻辑与运动调整方式，模型的每个零部件都做了合理的结构简化，在保证外观展示效果与运动逻辑准确的前提下，优化了模型的面数，兼顾展示效果与运行流畅度。
