链纠缠危险工业安全警示标识设计

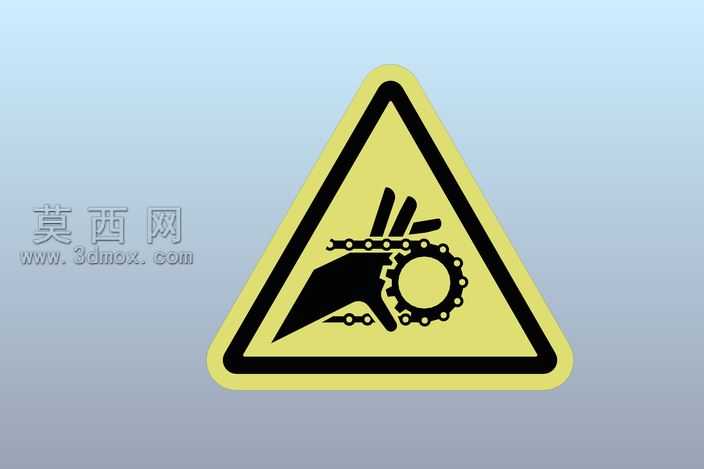

本作品为工业场景使用的链纠缠危险安全警示标识三维模型，建模阶段采用SolidWorks完成整体结构搭建，首先以等边三角形为基础轮廓，按照国标安全警示标识的比例规范绘制外边框，设置3mm宽度的黑色外边框与等宽的黄色内边，确保标识在工业环境中具备足够的视觉辨识度。标识核心图形部分，先绘制手部轮廓的闭合草图，通过拉伸凸台形成1.5mm厚度的手部立体结构，再分别绘制链条与齿轮的啮合结构：链条采用标准工业滚子链的节距参数，逐节绘制链节、销轴的细节结构，通过线性阵列与路径配合完成链条环绕齿轮的装配效果，齿轮部分按照标准模数绘制齿形轮廓，添加齿顶圆、齿根圆的细节倒角，还原齿轮与链条啮合时的真实结构状态，直观呈现手部误入链条齿轮传动部位会被缠绕夹伤的危险场景。材质渲染阶段，外框黑色部分采用哑光ABS塑料材质，设置低反光度与轻微粗糙度模拟工业标识的耐磨质感，黄色警示区域采用高饱和度的安全黄哑光材质，添加轻微的荧光材质属性提升远距离识别效果，手部、链条、齿轮图形采用纯黑色哑光印刷材质，与黄色背景形成强烈视觉对比，确保警示信息清晰可辨。设计过程中严格遵循GB 2894安全标志及其使用导则的规范要求，三角形警示标识的边角做R2mm的圆角处理，避免实际制作时出现尖锐边角划伤人员的问题，核心图形的比例经过多轮调整，确保在不同观察距离下都能快速识别危险类型，标识整体厚度设置为2mm，适配常见的亚克力、PVC板等标识制作材料的加工厚度，可直接导出工程图用于激光切割、丝网印刷等加工流程。模型结构上所有图形元素均为独立拉伸实体，无多余的冗余特征，草图完全约束，可根据实际使用需求自由调整整体尺寸，适配不同设备的张贴位置需求，无论是大型传动设备的机身张贴，还是小型机械的操作部位警示，都能通过参数调整快速生成对应尺寸的标识模型，同时模型保留了所有特征的编辑权限，可根据不同的传动结构类型修改核心警示图形，拓展为其他机械伤害类型的警示标识。
