外六角螺栓标准紧固件三维建模作品

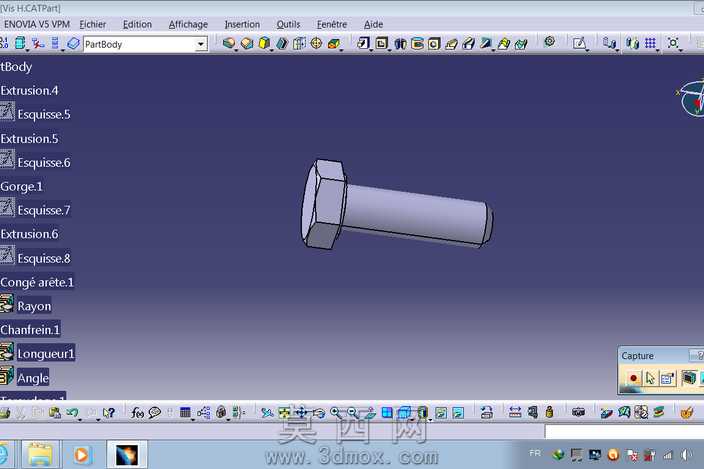

本作品为外六角头螺栓的三维参数化建模成果，建模过程严格遵循普通外六角螺栓的国标尺寸规范，从结构特征拆解入手，将螺栓整体拆分为六角头部、光杆过渡段、螺纹段、末端倒角四个核心结构模块逐一构建。建模初始阶段首先绘制六角头部的正六边形截面草图，对六边形的对边尺寸、对角尺寸进行精准约束，通过拉伸凸台命令生成六角头基体，随后在六角头与杆身的衔接位置添加圆角过渡特征，还原真实螺栓的冷镦成型工艺结构，避免尖锐直角带来的应力集中问题，同时匹配实际产品的外观特征。杆身部分采用同轴拉伸方式生成，严格控制杆身直径公差与有效长度参数，针对螺纹段的建模，采用螺旋线引导线配合牙型截面扫描的方式生成真实螺纹结构，牙型角、螺距、牙高均匹配对应规格螺栓的标准参数，还原螺纹的啮合结构特征，而非采用简易贴图示意，确保模型可用于后续的装配干涉检查、力学仿真分析等工程场景。螺栓末端按照标准要求添加45度倒角特征，既还原了实际螺栓便于旋入装配的结构设计，也让模型整体细节更贴近真实工业产品。建模过程中对所有特征进行了参数化关联，修改核心尺寸参数即可快速生成不同规格的外六角螺栓模型，具备良好的可复用性。材质配置上选用碳钢金属材质，调整材质的粗糙度、金属度参数，还原镀锌螺栓的哑光金属质感，对六角头的棱边、杆身表面做了细微的质感区分，模拟实际生产中表面处理后的视觉效果。模型整体结构完整无缺失面，特征树逻辑清晰，各特征命名规范，可直接导入各类机械装配场景中使用，也可作为标准件库的基础模型进行拓展，适用于机械设计教学、装配方案演示、产品结构验证等多种场景，能够帮助设计者直观理解外六角螺栓的结构特点，也可为紧固件相关的设计工作提供精准的三维模型支撑。
