轴向柱塞式液压动力泵三维结构设计

　　在液压传动系统的动力端配置选型中，这类轴向柱塞结构的动力泵是中高压工况下的核心动力输出元件，常见于工程机械行走驱动、工业设备液压站、重型装备伺服液压回路等场景，负责将原动机输入的旋转机械能转化为液压油的压力能，为整个液压回路提供稳定的压力油源，驱动后续油缸、液压马达等执行元件完成指定动作。从结构拆解来看，该泵采用分体式壳体设计，主体分为前端盖、缸体壳体、后端配流盘组件三个核心装配段，前端伸出的花键轴用于连接原动机输出端，轴端设置有双唇口骨架油封，防止泵内液压油沿轴向外泄漏，同时阻挡外部粉尘、水汽进入泵体内部污染油液。

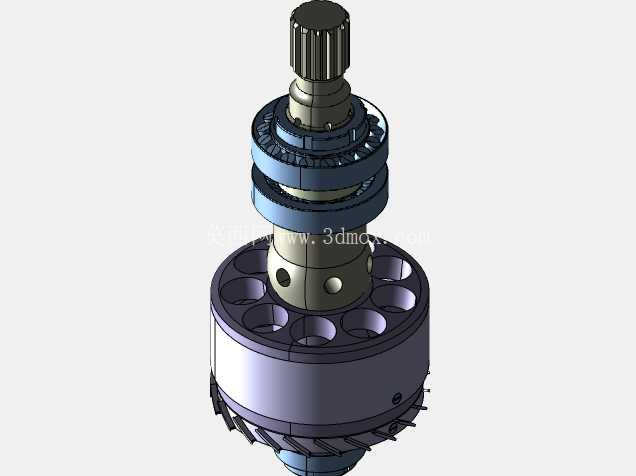

　　缸体内部沿圆周方向均匀布置多组柱塞组件，柱塞头部与斜盘表面贴合，随缸体旋转过程中，柱塞在斜盘倾角的作用下在缸孔内做往复直线运动，配合后端配流盘的腰型槽完成吸油、压油的工作循环，这种结构设计可以通过调整斜盘倾角改变柱塞的行程长度，从而实现泵的输出排量无级调节，适配不同负载工况下的流量需求。安装接口方面，泵体侧面设置有标准的进油口与压力油口法兰安装面，进油口通径大于压油口通径，避免吸油过程中因流速过高产生气蚀现象，四个角点的安装螺栓孔位置按照行业通用安装尺寸设计，可直接适配标准规格的泵架、钟形罩连接结构，不需要额外加工过渡转接板，降低现场安装的适配成本。

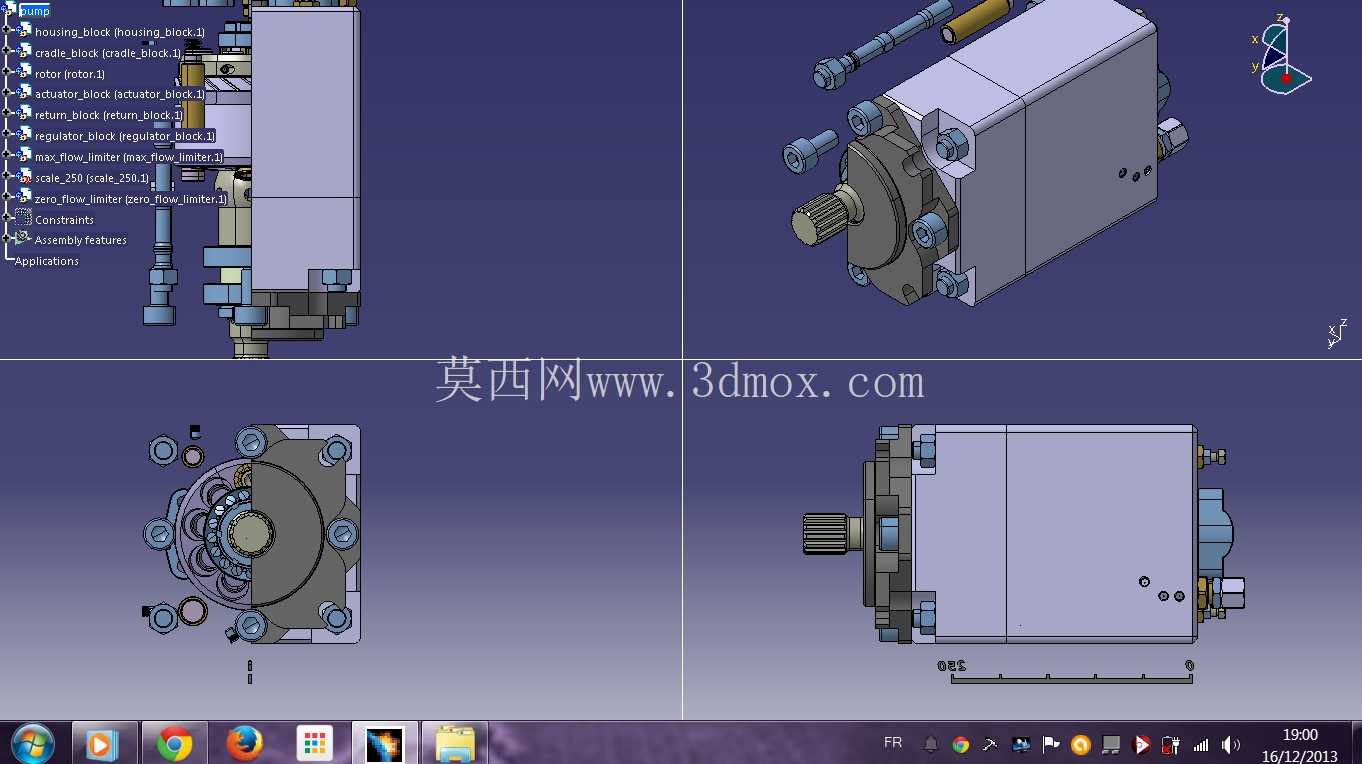

　　从建模细节来看，所有装配零件的配合公差都按照实际加工要求做了对应约束，柱塞与缸孔之间采用间隙配合的装配关系，配流盘与缸体端面之间设置有预紧弹簧保证初始贴合密封，壳体上的泄油孔位置做了单独的油路通道设计，将泵内泄漏的液压油汇集后引回油箱，避免泵体内部因泄油积存产生过高的背压，影响轴封的使用寿命。在实际工程应用中，这类泵的选型需要匹配原动机的额定转速、系统所需的工作压力与最大流量，同时要考虑液压油的粘度等级、工作环境温度范围对泵容积效率的影响，建模过程中对内部流道的转折处做了圆弧过渡处理，减少油液流动过程中的压力损失，降低油液发热的概率。

　　壳体外部的加强筋结构沿着螺栓连接的受力方向布置，既可以减轻泵体整体重量，又能保证高压工况下壳体的结构刚度，避免因壳体变形导致内部配合面出现泄漏。进出油口的连接法兰采用O型圈端面密封形式，相比螺纹连接的密封形式，在高压工况下的密封可靠性更高，同时拆装维护时不需要完全拧下所有螺栓即可完成密封件的更换，降低现场维护的工作量。泵的输出轴端设计有标准的平键或花键连接结构，可根据不同的原动机连接形式选择对应的连接方式，轴伸长度控制在标准范围内，避免因轴伸过长导致连接时出现附加弯矩，影响轴承的使用寿命。内部轴承采用成对布置的角接触球轴承，可同时承受径向载荷与柱塞工作时产生的轴向载荷，轴承的润滑依靠泵内泄漏的液压油完成，不需要额外设置润滑脂加注点，减少日常维护的点位。
