异形满装滚动轴承三维结构设计

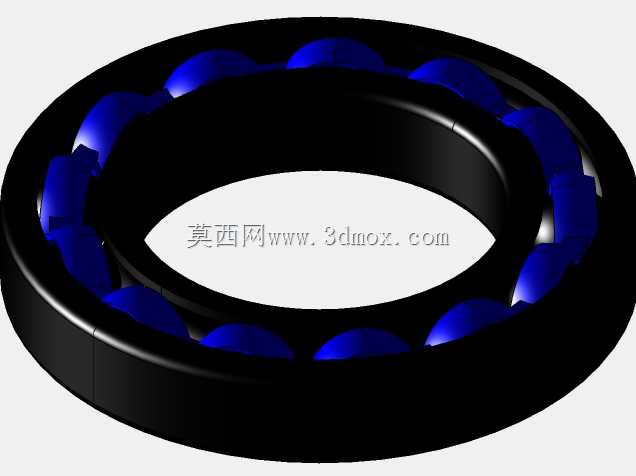

　　在重载低速传动工位做结构选型时，常规带保持架深沟球轴承往往会遇到滚动体排布数量受限、额定动载荷余量不足的问题，这套满装异形滚动轴承的结构方案，正是针对这类工况完成的参数化建模。从整机装配边界来看，轴承采用环形同轴布局，外圈与内圈之间没有设置传统冲压或者实体树脂保持架，沿整周圆周密集排布球面滚动体，滚动体与内外滚道直接形成点接触副，相邻滚动体之间仅预留极小的侧向间隙，避免运转过程中出现滚动体互相卡死、摩擦温升异常的情况。

　　从实际应用场景出发，这类无保持架满装滚动轴承最先落地的工况往往是工程机械回转支承、重型输送设备托辊支承、低速大扭矩减速机输出端、履带行走机构张紧轮部位，这些工位的共同特点是轴系转速偏低、径向冲击载荷占比高、设备维护周期长，常规带保持架轴承在持续冲击下容易出现保持架兜孔磨损、铆钉断裂、保持架碎块卡入滚道的失效形式，去掉保持架之后，整圈可容纳的滚动体数量比同尺寸标准轴承多出三成到五成，径向承载能力直接获得明显提升，同时省去保持架零件之后，轴承的轴向装配厚度可以做得更紧凑，适合安装空间轴向尺寸受限、径向载荷远大于轴向载荷的支承位置。

　　建模过程中首先要锁定的是安装配合边界：轴承内孔与转轴采用基孔制过渡配合，外圈外径与轴承座孔采用基轴制过渡配合，两端面预留的密封安装槽位可以适配接触式橡胶密封圈或者非接触式防尘盖，在多粉尘、露天作业的工况下，密封结构可以阻挡泥沙、切削碎屑进入滚道内部，避免滚动体表面出现压痕、点蚀。滚道的截面曲率设计需要和滚动体球面曲率做匹配，内圈滚道曲率半径略大于滚动体半径，外圈滚道曲率半径同样留出合理的接触游隙，既不能因为曲率过紧导致运转时滚动体被滚道夹持、摩擦阻力陡增，也不能因为曲率匹配间隙过大导致接触应力集中，缩短轴承疲劳寿命。

　　这套结构里滚动体采用整周连续排布的设计思路，没有保持架的分隔约束，滚动体在公转过程中会互相贴合滚动，相邻滚动体接触点的相对滑动速度很低，在低速重载工况下发热总量反而比带保持架结构更小；如果应用在转速稍高的工位，也可以在滚动体之间加入微小的间隔滚珠，或者在装配时填充极压锂基润滑脂，利用脂层隔开相邻滚动体，降低金属直接接触的磨损速率。轴承的内外圈采用整体淬硬的环形结构，滚道表面做磨削加工，粗糙度控制在Ra0.8以下，保证滚动体运转时的轨迹平滑，没有局部凸起引发的冲击载荷。

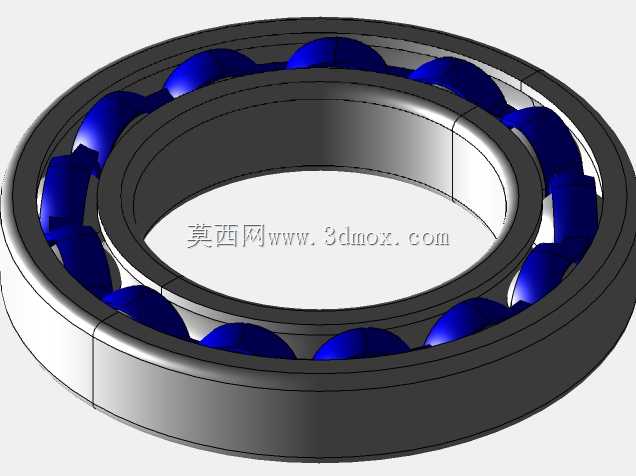

　　从三维建模的装配逻辑来看，所有零件遵循同轴约束：内圈轴线、外圈轴线、每一颗滚动体的球心所在的分度圆轴线完全重合，滚动体沿圆周方向阵列时，阵列数量根据滚道分度圆周长和滚动体直径计算，保证相邻球体之间预留0.1到0.3毫米的侧向间隙，既最大化排布数量，又不会出现装配干涉。模型的剖面视图可以清晰展示内外圈的挡边高度，挡边高出滚道最低点的尺寸需要覆盖滚动体直径的五分之一左右，防止轴承在承受轻微轴向窜动时滚动体从滚道中脱出。在设备维护层面，这类满装轴承可以通过内外圈之间的注脂孔定期补充润滑脂，不用整体拆解轴系就可以完成养护，适配矿山、港口、工程机械这类难以频繁拆机的作业场景。针对履带设备的支重轮工位，这类轴承还可以将外圈外形直接做成带凸缘的履带接触面，省去额外的轮体零件，进一步压缩行走机构的整体重量与装配零件数量，结构集成度更高。
