Nema17步进电机配套1比15行星减速齿轮箱

　　这套减速齿轮箱围绕42规格步进电机的安装接口展开设计，核心传动比设定为1:15，主要服务于小型自动化设备里需要降低输出转速、放大输出扭矩的传动场景。在桌面型数控雕刻机、小型3D打印送料挤出机构、轻载机械手关节、实验室微量输送装置以及教学类机电实训平台中，这类直连Nema17电机的减速单元十分常见，它不需要额外搭建复杂的中间传动支架，就能把步进电机原生的高转速低扭矩特性，转换为末端执行机构需要的低转速大扭矩输出，同时还能削弱步进电机低速运行时的共振问题，提升负载端的运转平稳性。

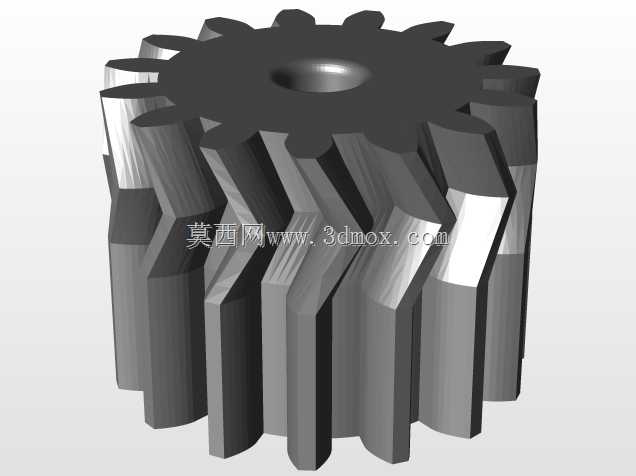

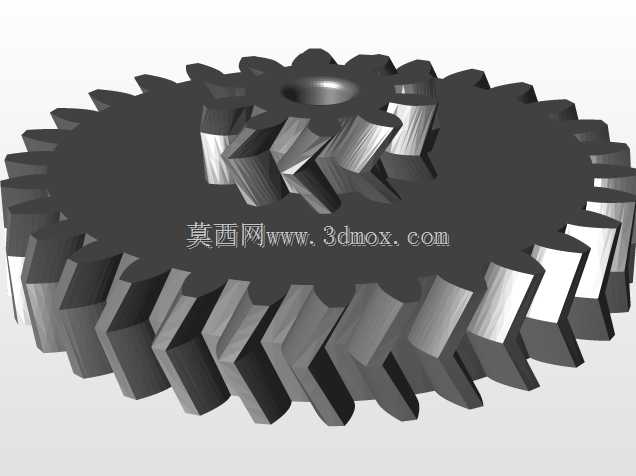

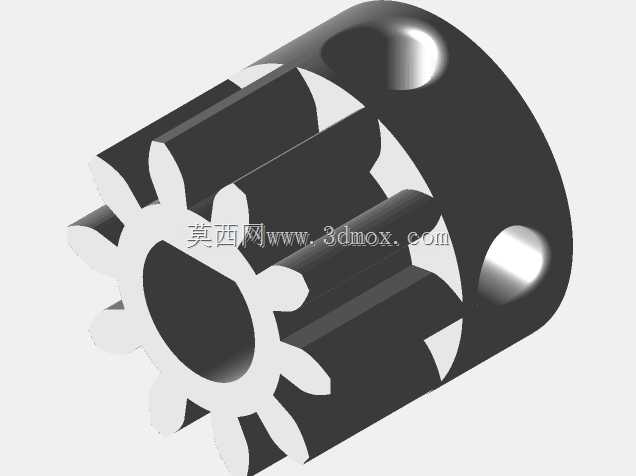

　　从结构布局来看，该齿轮箱采用同轴式行星减速构型，输入轴端直接对接步进电机的输出轴，动力经由太阳轮输入，带动周向布置的行星轮沿内齿圈啮合回转，最终由行星架把减速后的动力传递到输出端。同轴布置的最大优势在于输入、输出轴心完全重合，整套机构的径向轮廓可以控制得非常紧凑，安装到设备面板上时不会额外占用过多侧向空间，这对安装空间局促的桌面级自动化设备而言尤为关键。箱体内的齿轮啮合副经过齿形参数匹配，15的传动比在单级行星减速的合理传动比区间内，既不会因为速比过大导致单级齿轮尺寸失衡，也能避免多级减速带来的结构冗余、传动效率下降与回程间隙累积问题。

　　轴承选型直接决定了这套减速箱的运转寿命与轴系刚性，设计中分别配置了8x22规格轴承与5x16规格轴承，两处轴承分别承担输入侧与输出侧的径向支撑。输入端的小尺寸轴承适配电机轴的轴径，能够约束太阳轮轴的径向跳动，保证高速输入段齿轮啮合的中心距稳定；输出端的轴承承载行星架传递过来的径向载荷与少量轴向载荷，在输出端挂载带轮、齿轮或者连杆负载时，能避免输出轴出现挠曲变形，让齿轮啮合始终保持设计预期的接触面积，减少偏磨导致的精度衰减。轴承的安装位在箱体壳体上直接加工出同轴定位台阶，装配时轴承外圈与箱体孔采用过渡配合，内圈与转轴采用过盈配合，不需要额外加装复杂的轴承端盖就可以实现轴向限位，简化了整体零件数量。

　　壳体的外形采用圆柱状轮廓，外周预留了对应Nema17电机安装标准的固定孔位，安装孔的孔距与42步进电机的端面安装孔完全匹配，现场装配时只需要把齿轮箱输入轴套入电机轴，再用四颗紧固螺丝穿过箱体安装孔锁紧到电机端面螺纹孔即可完成对接，不需要二次找正。箱体的外圆直径、轴向长度都按照小型设备的安装边界做了约束，在布局整机三维装配体时，只需要在电机安装面板外侧预留出对应齿轮箱轴向长度的避让空间，径向方向不会超出Nema17电机的外轮廓太多，周边排布传感器、走线槽或者其他执行元件时不容易发生干涉。

　　实际工况层面，这套减速机构输出的扭矩经过15倍放大后，可以驱动原本电机直连无法带动的惯性负载，比如小型回转工作台的分度转位、轻载传送带的主动辊驱动、点胶设备的胶阀推送机构，都能通过它获得更大的输出力矩。齿轮啮合的侧隙在设计时预留了合理的装配公差，既可以补偿3D打印或者小型数控加工带来的零件尺寸误差，也能在正反转切换时保留适当缓冲，避免齿面卡死。对于需要反复正反转的点位传动场景，这套齿轮箱的同轴结构也能让传动回差控制在较小范围，末端定位的重复精度可以满足多数民用与教学类自动化设备的使用要求。

　　建模过程中所有配合面都按照实际装配逻辑做了约束，齿轮的齿形参数、轴承的安装位尺寸、电机对接孔的位置度都完全对应实物装配关系，导入三维装配环境后可以直接做运动仿真，验证齿轮啮合的干涉情况、轴系运转的同轴度，也能直接导出工程图用于小批量加工或者3D打印制作原型，在非标小型自动化设备的开发阶段，可以直接复用这套构型缩短传动机构的设计周期。
