发动机支架安装工况仿真设计模型

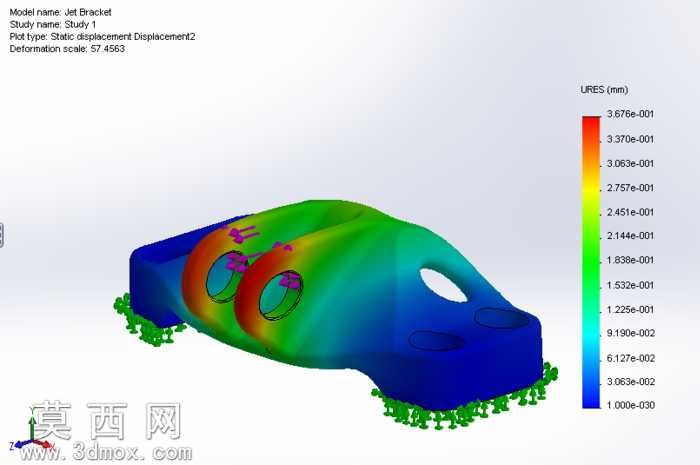

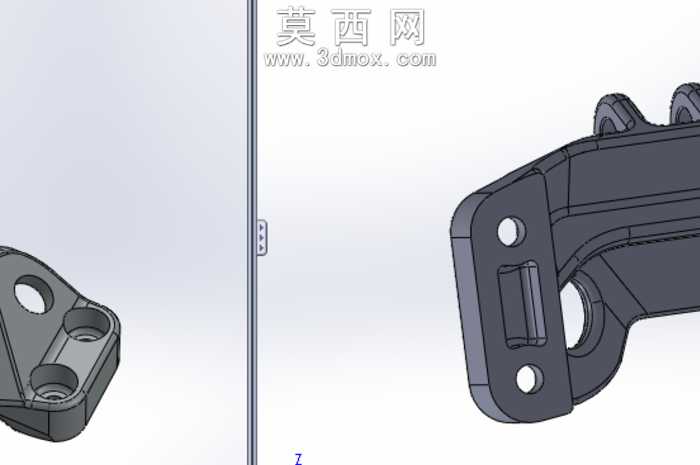

本模型围绕发动机支架的实际安装工况展开设计与仿真验证，在三维建模阶段，首先依据发动机安装点位的空间布局、载荷传递路径完成支架的基础构型搭建，精准还原支架上的安装孔位、定位凸台、减重镂空等核心结构特征，确保各安装面的平面度、孔位同轴度等形位参数符合实际装配要求，同时兼顾支架与周边发动机部件、车架连接位的空间避让关系，避免装配干涉问题。建模过程中对支架的过渡圆角、加强筋布局做了针对性优化，在不增加整体重量的前提下提升结构的刚度表现，匹配发动机运行过程中的载荷承载需求。完成基础三维结构建模后，对模型赋予对应金属材质属性，设置与实际安装状态一致的约束条件，将支架与车架连接的安装面设置为固定约束，在发动机连接点位施加对应方向的静态载荷，开展静力学位移仿真分析。仿真结果通过彩色云图直观呈现支架各区域的位移变形量分布，从云图中可以清晰识别出支架受力后的变形集中区域，其中靠近发动机连接孔位的区域变形量相对更高，支架两端固定安装区域变形量最小，变形梯度从受力点位向固定约束端逐步递减，整体变形量控制在合理区间内，验证了初始结构设计的合理性。通过本次建模仿真，能够提前预判支架安装后的结构形变趋势，为后续优化支架壁厚、调整加强筋走向、优化安装点位布局提供量化的数据支撑，有效减少物理样机的试制次数，缩短产品开发周期，同时确保支架在实际安装及后续运行过程中具备足够的结构可靠性，避免因结构变形导致的安装错位、连接松动等问题，兼顾结构强度、轻量化与装配便利性的多重设计需求。
