NEMA17步进电机精密三维结构

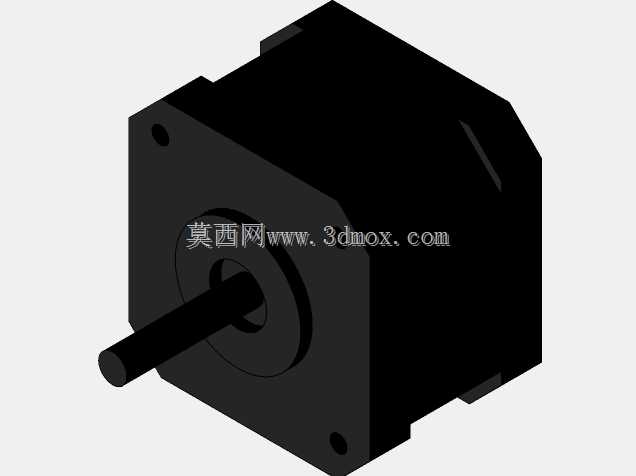

　　NEMA17规格步进电机是桌面自动化、小型数控装备与精密进给机构里使用频率极高的动力执行件，这一三维结构围绕42mm方形安装法兰的行业通用边界展开，完整还原了方型定子壳体、前端输出轴、端面安装孔、壳体加强棱以及尾部出线区域的几何关系。建模时没有把电机当作简单方块处理，而是从设备装配干涉检查的实际需求出发，把前端轴伸长度、轴径、轴中心高、法兰孔位和壳体倒角逐一表达，使模型能够直接放入滑台、同步带模组、挤出机构或小型转台中校核空间。

　　在3D打印机、桌面雕刻机、轻型分拣装置、实验台进给轴以及教学演示设备中，NEMA17电机通常通过四颗端面螺钉固定在安装板上，输出轴经联轴器连接丝杠，或通过同步轮带动皮带。方形法兰的优势在于安装姿态明确，孔位对称，工程师在布局时可以快速确定电机轴线与导轨方向。模型保留前端圆形轴承座凸台，这一区域在实际装配中会贴近安装板或电机支架，若凸台直径、沉孔深度和轴伸长度表达不准确，容易出现联轴器顶死、皮带轮错位或支架无法贴合的问题。

　　从结构设计思路看，步进电机外壳采用近似立方体的压铸或挤出成型轮廓，四角过渡与侧面棱线既服务于壳体刚度，也影响绕组散热。三维造型中将壳体侧面的阶梯面、端部厚度变化和底部小凸台进行了区分，这些细节在整机紧凑布局中并非可有可无：侧面轮廓决定电机能否嵌入铝型材框架，端部边界决定线缆弯折空间，底部凸台则可能影响靠近导轨或传感器时的间隙。输出轴采用单轴伸形式，轴端平直，适合夹持轮、联轴器和小型齿轮；轴与前端盖同轴，建模时以法兰中心为基准建立轴线，便于后续在装配体中约束同心。

　　安装边界方面，NEMA17名称本身对应美制电机安装面尺寸体系，工程人员选型时最关注的是法兰外形、安装孔间距、轴径和轴长，而不是仅看外观。该模型以方形端面为主要安装基准，前端孔位围绕中心轴对称布置，能够适配常见42电机支架。进行机构设计时，可将电机端面贴合安装板，再通过同轴约束让输出轴与丝杠、带轮或减速器输入孔对齐；若设备需要频繁维护，还应在电机尾部预留插头和线缆弯曲半径，在侧面预留散热与拆装扳手空间。

　　这类电机的功能特性在于把脉冲信号转换为确定角度的步进运动，低速扭矩较大，定位重复性好，不需要复杂伺服反馈即可完成开环点位控制。也正因如此，它常被放在成本敏感、空间有限而定位要求明确的场合。模型在视觉上采用黑色壳体与黑色轴件，突出电机本体轮廓，但工程使用时更应关注装配基准：前端面决定轴向位置，安装孔决定固定姿态，输出轴决定扭矩传递路径。把这三处关系建准，后续支架、联轴器、张紧机构和防护罩的设计才有可靠依据。

　　对于三维建模从业者而言，该结构适合作为标准动力件入库。建模过程可先建立法兰正方形与中心轴，再拉伸主体壳体，随后处理前端盖凸台、轴伸、安装孔和侧面细节；特征树应保持对称约束和基准统一，方便在不同长度电机之间派生。结构工程师拿到此类模型后，不需要拆解内部绕组，也能完成外部布局、干涉检查、安装板开孔和维护空间评估，从而在小型自动化设备设计中减少反复试装。
