12V直流有刷驱动电机结构造型

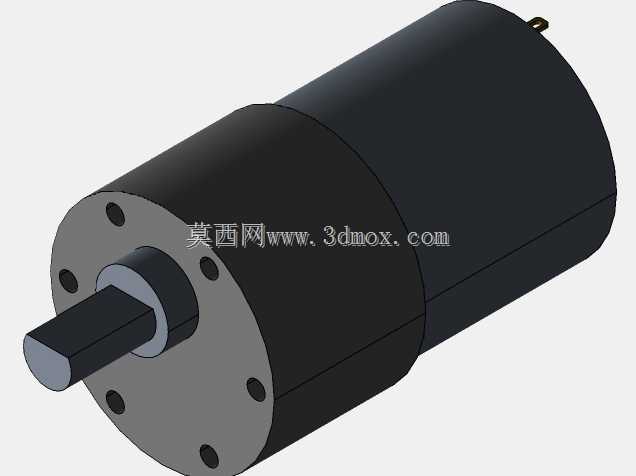

　　这款12V直流电机的三维结构，在小型自动化装备、桌面级实验装置、轻型输送模组以及教学演示平台里都属于十分常见的动力执行元件。日常做设备布局时，这类电机往往不需要承担超大扭矩输出，却对安装占位、轴端配合、接线避让有很明确的要求，因此在整机方案阶段把电机本体的外形、法兰孔位、出轴长度逐一建准，能大幅减少后期装配干涉返工。从结构外观来看，电机主体采用分段圆柱式壳体，前段为带安装孔的圆形端盖，端面上沿圆周均布多个沉孔，用于从端面锁附固定到设备立板或电机支架上；中心伸出的输出轴采用扁位加工，不是完整光轴，这种设计在配套联轴器、小带轮或者齿轮件时，可以通过紧定螺钉顶在扁位上，避免传动件长期正反转后出现周向打滑。轴根处设置了衬套与端盖定位台阶，

　　装配时传动件的端面抵到台阶位置即可确定轴向安装位置，不用反复测量伸入深度。电机筒身分为前后两段不同直径的圆柱区域，靠近输出端的筒段直径略大，内部对应碳刷架、换向器以及前轴承的安装空间；后段筒身直径稍小，内部容纳转子绕组、磁钢与后轴承，尾部引出两根供电引线，用于连接直流调速板或者继电器输出回路。建模过程中首先以输出轴轴线为全局基准，先绘制端盖轮廓与端面安装孔的圆周阵列，再依次叠加前壳、主筒身、后端盖的圆柱特征，保证所有回转体同轴度在建模层面就约束到位。出轴部分单独做出扁位切削特征，还原实际加工后的轴截面形状，而不是用简单圆轴代替，这样在后续装配同步轮、联轴器时，干涉检查结果才和真实装调状态一致。端盖上的安装孔做沉孔结构表达，

　　锁螺丝时螺丝头沉入端面以下，不会凸出端盖平面影响电机与安装板的贴合。现场选型布置时，首先要确认电机轴线方向预留的长度空间，不仅要包含电机本体总长度，还要给输出轴上安装的传动件、轴端锁紧螺母或者顶丝留出操作空间；径向方向要留出筒身外径的避让间隙，尤其是设备侧板、线槽、传感器支架不能贴靠筒身，避免运行振动后出现摩擦。尾部引线需要预留弯折半径，不能从根部硬折，走线时顺着筒身切线方向引出并固定，防止设备运动过程中引线反复拉扯。这类12V直流电机常用来带动小型皮带输送线、电动推杆模组、教学用分拣机构、轻型回转工作台，也可作为小型阀门启闭、卷帘升降、实验台进给动作的动力源。配合PWM调速板可以调整输出转速，搭配减速箱后能够进一步放大输出扭矩，

　　适配低转速大负载的工况。结构设计时，端盖安装孔的分布圆直径、出轴直径、扁位厚度、轴伸长度都是和外部机构对接的关键尺寸，建模时把这些配合边界完整表达，工程师在做总装时可以直接调用模型放入装配体，快速核对电机与安装板、传动轮、周边电气元件的位置关系。筒身的阶梯外形也对应内部零件的装配层级，前段大直径区域承担端盖定位与轴承支撑，后段筒身包裹磁路组件，尾部引线位置避开安装法兰面，锁附螺丝时不会压线。日常维护场景中，端面法兰固定的方式拆装比较方便，松开安装螺丝即可将电机从支架上抽出，不用拆解周边传动部件；输出轴扁位结构也让传动件拆卸时更容易受力，不会因为光轴抱紧后难以拔出。对于三维设计人员来说，把电机的外部安装尺寸、对接特征、接线位置建模准确，比单纯还原外观更有工程价值，总装阶段做干涉检查、运动模拟、走线规划时，这套完整的电机结构能够直接作为选型校核依据，帮助设计人员在方案阶段就排除轴伸不足、孔位不匹配、筒身和机架碰撞这类常见问题。
