自动压力分配器螺旋减压定量灌装结构

　　这套自动压力分配器的结构方案，主要面向需要把液体从储液腔体稳定、定量送入杯体或承接容器的作业场景。在小型饮品制备、实验室液体分装、便携加注设备以及需要连续出液的自动化工位中，分配精度、残液控制和机构紧凑性往往比单纯追求大流量更重要。模型把储液、施压、螺旋进给、孔位释放和底部防残留等功能整合在同一轴系附近，便于设计者理解压力建立与液体释放之间的动作关系。

　　从功能逻辑看，液体先经减压系统进入泵入路径，再被送入杯体或分配腔。圆盘承担螺旋系统的旋转执行件作用，随着螺旋线向下旋进，腔体内液体被持续压缩，压力沿密封腔逐步建立；当圆盘上的释放孔与出液通道形成对位关系时，液体在压差作用下排出。这里的关键不是简单“压出液体”，而是让螺旋进给量、孔位通断时序和腔体容积变化保持匹配。若螺旋升程与排量不一致，容易出现单次出液量波动；若孔位释放过早，压力尚未稳定，出液会偏弱；若释放过晚，则可能造成腔内憋压、密封件负荷增大。

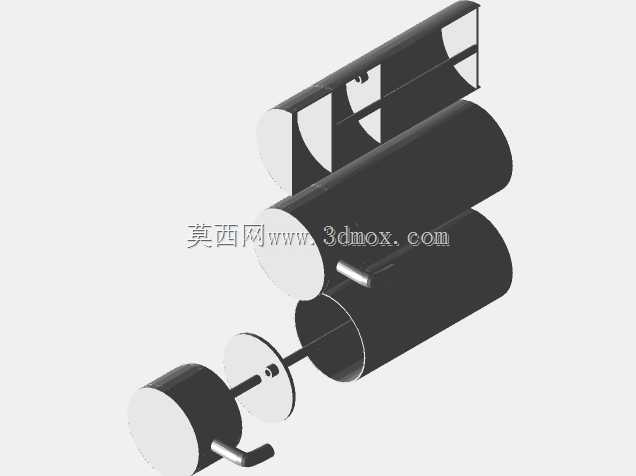

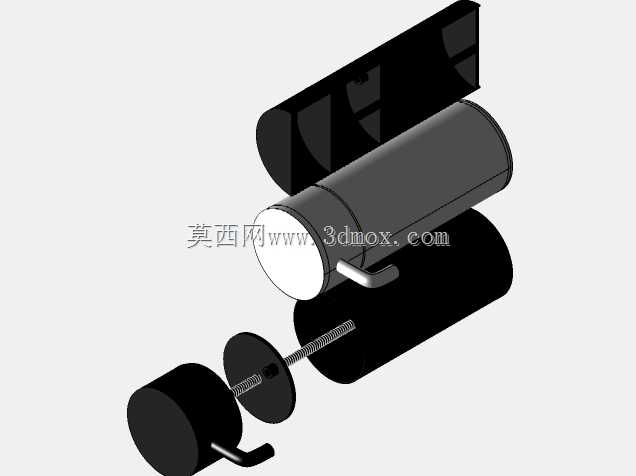

　　模型中可以看到圆柱形主腔体、端部圆盘、螺杆状进给件以及下部承接与出液结构。圆柱腔体适合承担主要储液和受压空间，其内壁需要与活塞或圆盘密封面保持较好同轴度；圆盘既作为施压端面，也承担孔道切换功能，因此厚度不能只按外观确定，需要兼顾孔边强度、密封面宽度和旋转刚度。螺杆部分把旋转运动转化为轴向推进，其导程直接影响每转排量：导程偏大时，单次动作快但微调能力下降；导程偏小时，控制分辨率提高，但完成一次分配所需转角增加。

　　在安装边界上，该结构适合沿水平或近似水平主轴布置，主腔体外部需要预留驱动件、联轴器或小型电机的连接空间，下部则要留出杯体送入、定位和取出的高度。圆盘与出液孔附近应保留拆装维护距离，便于清理凝固液体、更换密封件或检查孔道磨损。若用于多杯位连续分配，设备机架还需在腔体下方配置杯体定位槽或输送位，避免出液冲击造成容器偏移。对于便携形态，内置能源部件布置在腔体侧下方时，应注意重心位置，防止设备在加注过程中前倾。

　　设计思路上，方案把机械定量与控制校准结合起来。螺旋线经过校准后，可在每次旋转时分配相对稳定的液量，多个分配器也可以协同工作，以提高单次循环的总分配能力。这种思路适合多通道并排布置：各通道共用机架和控制信号，螺旋副独立执行，既能保持单路精度，也能通过通道数量扩展产能。需要注意的是，多通道并列时，各腔初始充液状态、密封阻力和孔位相位应尽量一致，否则容易出现通道间出液差异。

　　底部防残留是该结构中很有工程价值的部分。传统立式分配器在停机后，出液口和底部腔角容易积存液体，长时间运行会带来滴漏、结晶、交叉污染或下次出液剂量不准等问题。模型通过底部形状和流道走向的配合，使液体在施压末期更集中地向释放孔流动，减少死角容积。实际细化时，还应在底部过渡区采用圆滑曲面，避免直角台阶滞留介质；密封件沟槽也要避开液体长期积存的位置。

　　从三维建模角度看，圆柱面、圆盘孔、螺旋进给件和下部支架之间的装配关系需要重点检查。螺旋件与圆盘接触区应保留合理运动间隙，不能在模型中只追求视觉贴合而忽略实际摩擦；腔体端部与圆盘之间若设置密封圈，应在槽宽、槽深和压缩率上单独校核。出液孔直径不宜脱离液体黏度确定，低黏度液体可采用较小孔道以控制滴漏，高黏度液体则需要更大通径和更短流道，否则压降过大、排液迟缓。

　　在选型和深化设计时，可把该模型作为压力式定量分配机构的基础方案：先根据单次剂量确定腔体直径和螺旋导程，再依据液体性质确定孔道面积与密封形式，最后结合杯体尺寸、驱动位置和维护空间完成机架布局。这样处理后，结构不仅能表达自动分配的动作原理，也具备向小型灌装设备、实验分装装置或多通道流体分配工位转化的工程参考价值。
