自动液体分配器结构设计方案

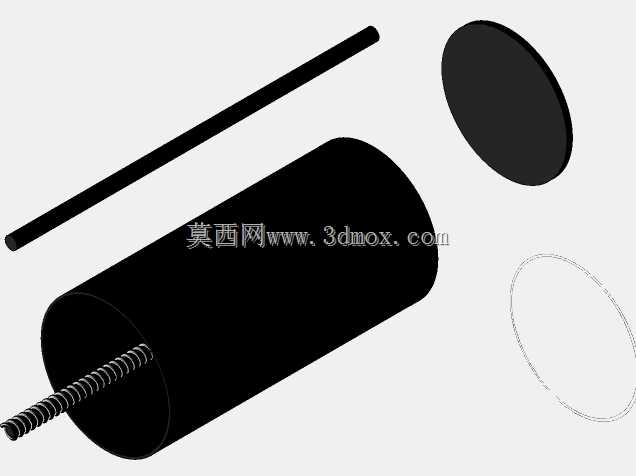

　　在日化灌装、实验室试剂分装、小型化工配料场景中，液体定量分配的精度与稳定性直接影响生产效率与成品一致性，这套自动液体分配器的结构设计，正是针对小流量、高精度连续分配需求开发的功能组件。整套结构采用同轴式布局，核心储液筒体作为主体承载结构，内壁做光滑圆弧过渡处理，避免液体残留形成挂壁，筒体一端设置带螺纹的推杆配合结构，通过螺旋副将旋转运动转化为直线推进动作，实现腔体内液体的稳定压出，推杆的螺距经过匹配计算，每旋转一圈对应的推进行程对应固定的液体输出量，可通过控制旋转圈数实现不同剂量的精准分配，无需额外加装复杂的流量计量元件即可满足常规分装精度要求。筒体另一端设置可拆卸的端盖结构，端盖与筒体之间采用间隙配合加密封槽设计，

　　装配时可快速拆卸完成腔体内部清洁，适配不同类型液体的更换需求，避免不同介质交叉污染，端盖中心预留出液接口，可根据实际使用场景对接不同口径的出液管路或者滴注头，覆盖从粘稠洗护液到低粘度化学试剂的不同流体输送需求。配套的细长推杆采用硬质金属材质加工，表面做抛光处理降低与密封件的摩擦阻力，长期往复运行也不会出现卡滞或者磨损漏液的问题，推杆末端设置限位结构，推进到最大行程时会自动触发行程止点，避免推杆脱出筒体造成结构失效。整套结构的安装边界较为灵活，筒体外侧为光滑圆柱面，既可以通过卡箍式抱座固定在自动化生产线的安装支架上，也可以通过两端的法兰结构直接对接储液罐或者灌装工位，整体径向尺寸控制紧凑，不会占用过多安装空间，

　　多组并排布置时也不会出现结构干涉，可适配多工位同时分配的生产线布局。设计过程中充分考虑了易损件的更换便利性，内部的密封件全部采用标准规格的O型圈与活塞密封，无需定制特殊配件，日常维护时可快速拆解更换，降低设备运维成本。出液端的密封结构采用锥面配合形式，停止分配时可自动闭合，避免腔体内残余液体滴漏污染工位或者待分装容器，这一设计在小剂量分装场景中尤为重要，可有效避免多余液滴造成的剂量偏差与物料浪费。整套结构没有复杂的异形曲面，全部采用常规的车削、钻削工艺即可完成加工，加工难度低，制造成本可控，适合小批量定制生产或者设备改造时快速加工适配。在实际应用中，这套分配组件既可以搭配手动旋转机构实现手动定量分装，也可以对接步进电机、

　　伺服电机等驱动元件实现自动化控制，适配不同自动化程度的设备改造需求，针对有腐蚀性的液体介质，只需将筒体与接触液体的零件更换为耐腐蚀材质即可，结构本身无需做大幅调整，具备较强的场景适配性。结构的运动行程可根据实际需求调整筒体长度与推杆长度，覆盖从几毫升到几百毫升的不同分配量程，无需重新设计核心传动结构，可快速衍生出不同规格的产品系列，缩短同类型产品的开发周期。
