复古巡航摩托整车外观结构三维数模

　　这套三维数模围绕复古风格两轮巡航机车展开，建模过程中先从整车姿态入手，把长前伸距、低车座、高把位的典型美式巡航特征固定下来，再逐层拆分车架、行走、转向、覆盖件与动力外装部分，整体结构关系清晰，可用于车辆外观方案评审、结构干涉检查、改装件开发参考以及工业设计教学演示。

　　从实际使用场景看，这类巡航机车主要面向城市休闲骑行、近郊公路巡游与个性化改装展示，和侧重通勤的弯梁车、侧重越野通过性的林道车不同，它的设计重心放在骑姿舒展性、外观辨识度与低速行驶稳定性上。数模里前叉采用明显加大的后倾角度，前轮轴心相对转向轴线向前延伸，这种几何设定会拉长整车轴距，直线行驶时方向保持性更好，高速巡航状态下车头不易因路面小幅扰动出现频繁摆动；代价是低速调头时需要更大的转向输入，转弯半径也会比街车、踏板车更大，在做整车总布置时必须提前校核停车挪车、窄路掉头的操作空间。

　　车架部分采用裸露钢管桁架的表达思路，主梁、下摇篮管、后叉连接支座之间的搭接关系都做了实体还原，没有用简单曲面掩盖内部走向。这种结构在定制改装车型里十分常见，钢管轮廓本身就是外观装饰的一部分，设计时既要保证发动机安装点位、后减震支点、转向立管的同轴度与位置度，也要控制管材弯折半径，避免出现工艺上无法弯制、焊接时焊枪无法伸入的死角。数模中车座区域高度压得很低，骑手落座后重心贴近整车质心，双脚能够轻松着地，这对大排量重型巡航车尤其重要——车辆整备质量较大，低速驻车或临时停车时，骑手可以通过腿部直接支撑地面，降低侧倾风险。

　　行走系统方面，前轮采用大直径窄胎、后轮搭配宽断面轮胎的组合，前轮负责导向，窄胎可以减小转向阻力并提升路面反馈，后轮宽胎则增大接地面积，承受驱动力与整车后段载荷。轮辋、辐条/轮毂造型、轮胎外轮廓都单独建出，在做周边间隙校核时，可以直接测量轮胎跳动包络与前叉、挡泥板、后摇臂之间的安全距离。前挡泥板随前轮转向的覆盖范围、后挡泥板与后轮的相对位置也有明确表达，实际开发中需要结合悬架压缩行程、轮胎充气后的径向变形量预留缓冲间隙，避免满载过坎时轮胎与泥板发生磕碰。

　　转向系统包含车把、上联板、下联板、前叉管与头灯支架。高把设计让骑手手臂自然抬起，长时间巡航时肩部不易前倾疲劳；但车把加宽加高后，转向时握把的运动轨迹会向外扩张，必须校核握把与油箱、骑手腿部以及改装附加风挡之间的间隙。头灯布置在前叉正前方，位于整车视觉中心，圆形灯壳与金属灯圈呼应复古基调，支架直接固定在转向三星板附近，随车头一同转动，照明光斑能够跟随转向方向变化，夜间弯道行驶时更利于观察路面。

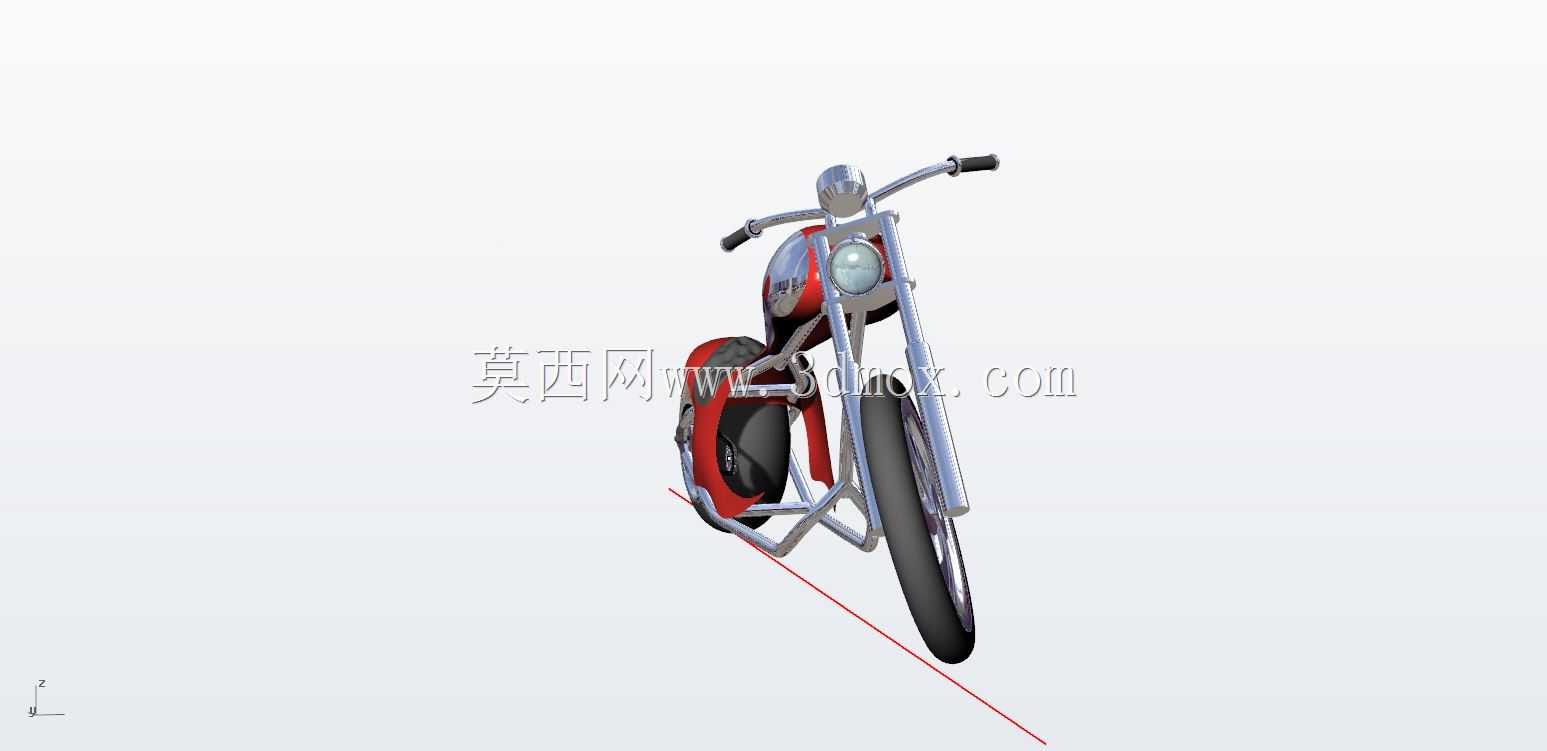

　　外观覆盖件以油箱、侧盖、前后泥板和尾部装饰件为主，油箱采用狭长水滴形轮廓，容积向车架主梁上方拓展，既保证续航所需的储油空间，又让骑手膝盖可以自然夹持车身两侧。侧盖区域覆盖车架尾部与电气元件安装空间，表面做了分色处理，红色钣金区域与黑色车架、银色金属前叉形成材质对比。建模时覆盖件与骨架之间保留了安装止口、螺栓连接位的空间，后续如果拆解做工程图，可以顺着装配关系导出紧固件位置，而不是只得到一个无法落地的外观壳体。

　　动力外装部分虽然以外观展示为主，但发动机轮廓、散热片形态、排气管走向都按照实车布局还原。V型双缸区域占据车架摇篮中央，质心集中在两轮之间，有利于整车前后载荷分配；排气管从缸体引出后沿车身侧下方延伸，走线避开了后减震运动区域与骑手腿部接触范围，防止热件直接贴近人体或线束。脚踏位置前置，配合低座高形成双脚前伸的骑姿，这种布置适合长时间直线巡航，但在激烈压弯时会更早磨到脚踏，因此设计脚踏支撑杆时通常会预留易折断的安全结构，数模中脚踏与车架的连接位置也能为后续改装防磨棒提供基准。

　　尺寸边界上，整车长度主要由长前叉和前后轮轴距决定，宽度方向的最大外轮廓一般出现在车把两端，高度方向则受车把与骑手坐姿影响。进行车库停放、运输架固定或展览台布置时，可以直接利用数模测量前轮最前端、车尾最后端、握把最外侧以及离地最低点，判断装卸坡道角度、包装箱内固定点和展台回转空间。对于改装设计者而言，该数模还可以作为替换车把、更换油箱造型、调整后减震长度、加装边包支架时的基础参照，先在三维环境中验证零件装配关系，再进入样机制作，能够明显减少反复试装带来的材料与工时浪费。
