改装风格五辐防脱轮毂结构设计

　　这套轮圈结构面向乘用车改装与底盘零部件设计场景，重点表达大尺寸合金轮毂在承载、安装、轮胎固定和外观造型之间的平衡关系。模型主体由轮辋筒体、五辐式轮辐、中心安装座、螺栓孔组、气门避让区域以及外圈防脱结构组成，能够用于车轮总成布置、制动系统间隙校核、轮胎装配关系分析和改装件外观方案评审。

　　从实际装车角度看，车轮并不只是装饰件，它直接连接轮胎、轮毂轴承、制动盘和转向节，承担车辆垂向、纵向和侧向载荷。轮辐采用五根粗壮辐条从中心座向外延伸，辐条背面需要保留足够的拔模和减重空间，正面则形成较宽的受力截面。这样的布置有利于把螺栓孔附近的集中载荷传递到轮辋外缘，同时在刹车卡钳外侧留出避让腔体。设计时不能只追求辐条造型的立体感，还要关注辐条与轮辋交接处的圆角过渡，因为车辆经过坑洼、急加速或紧急制动时，该区域会出现明显的交变应力，尖角或壁厚突变都可能成为裂纹起始点。

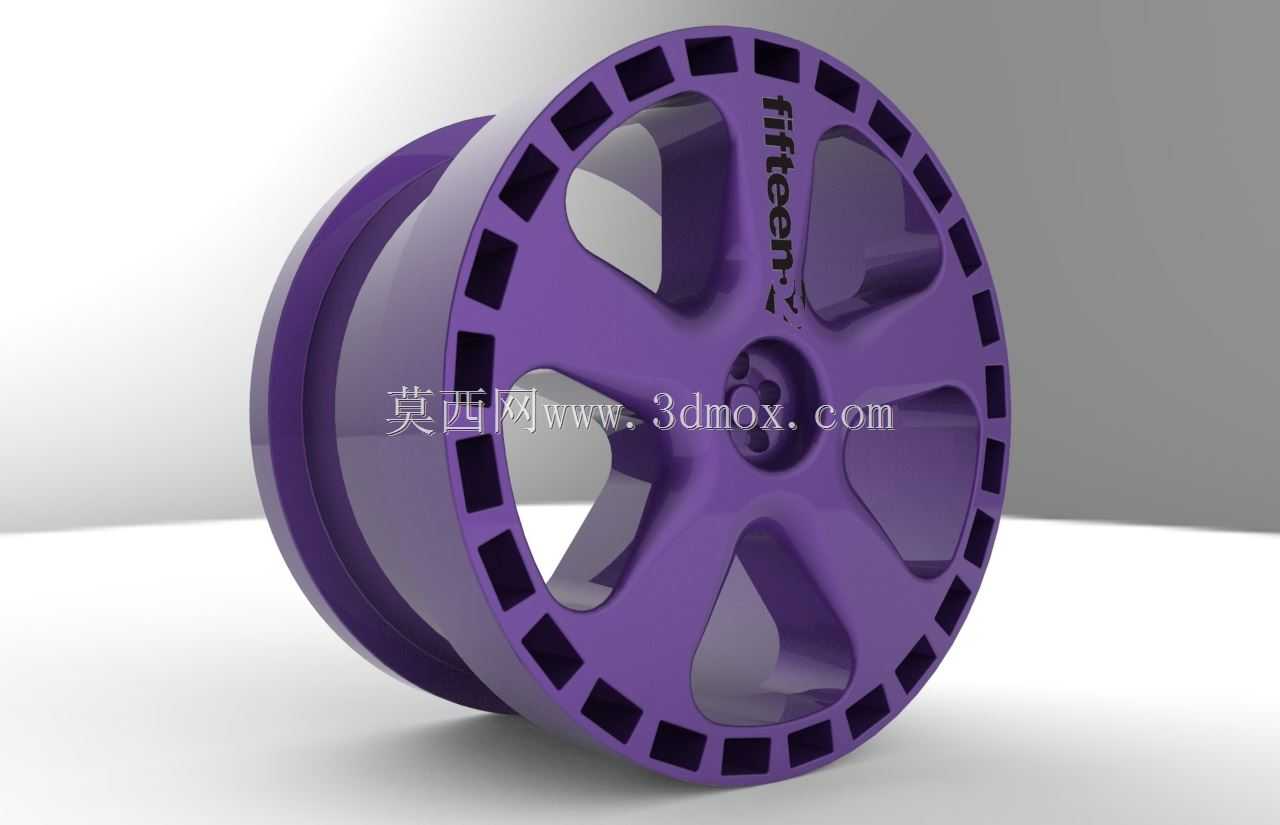

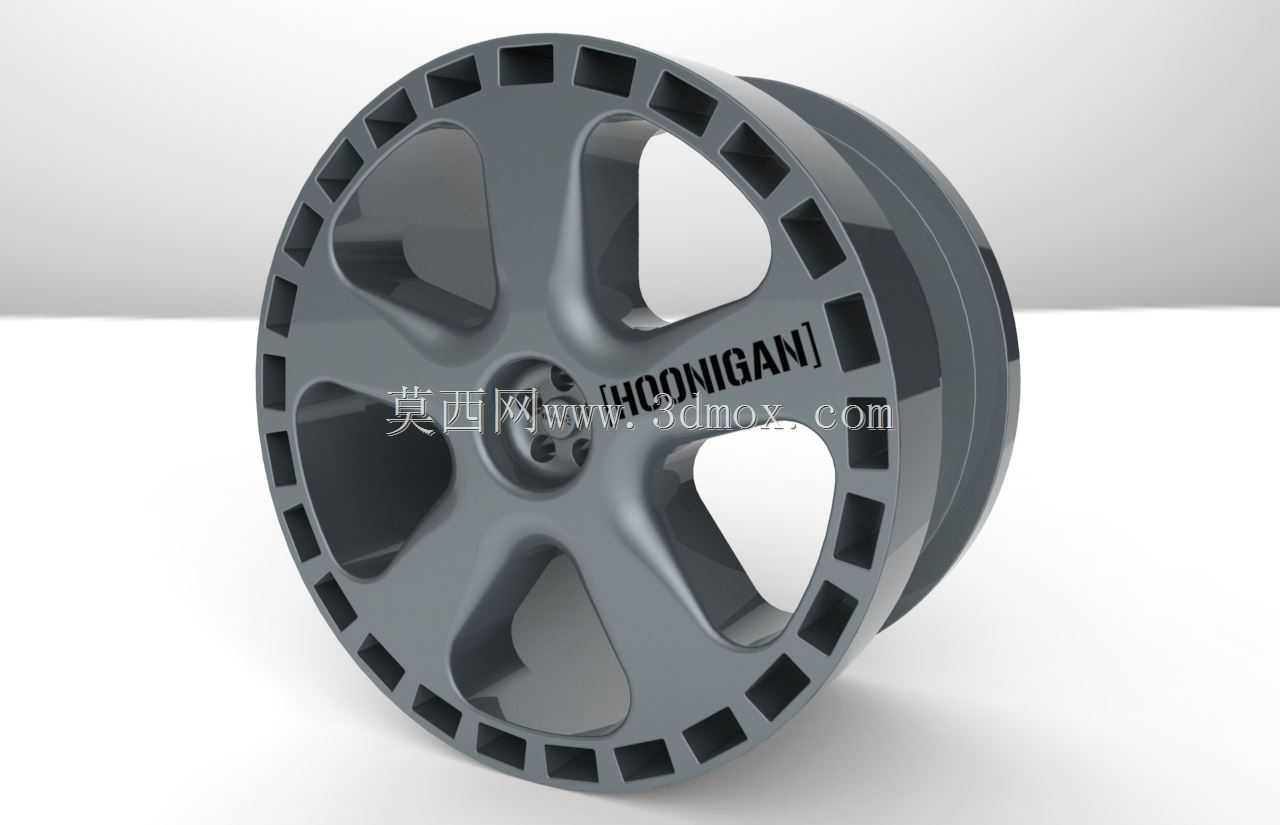

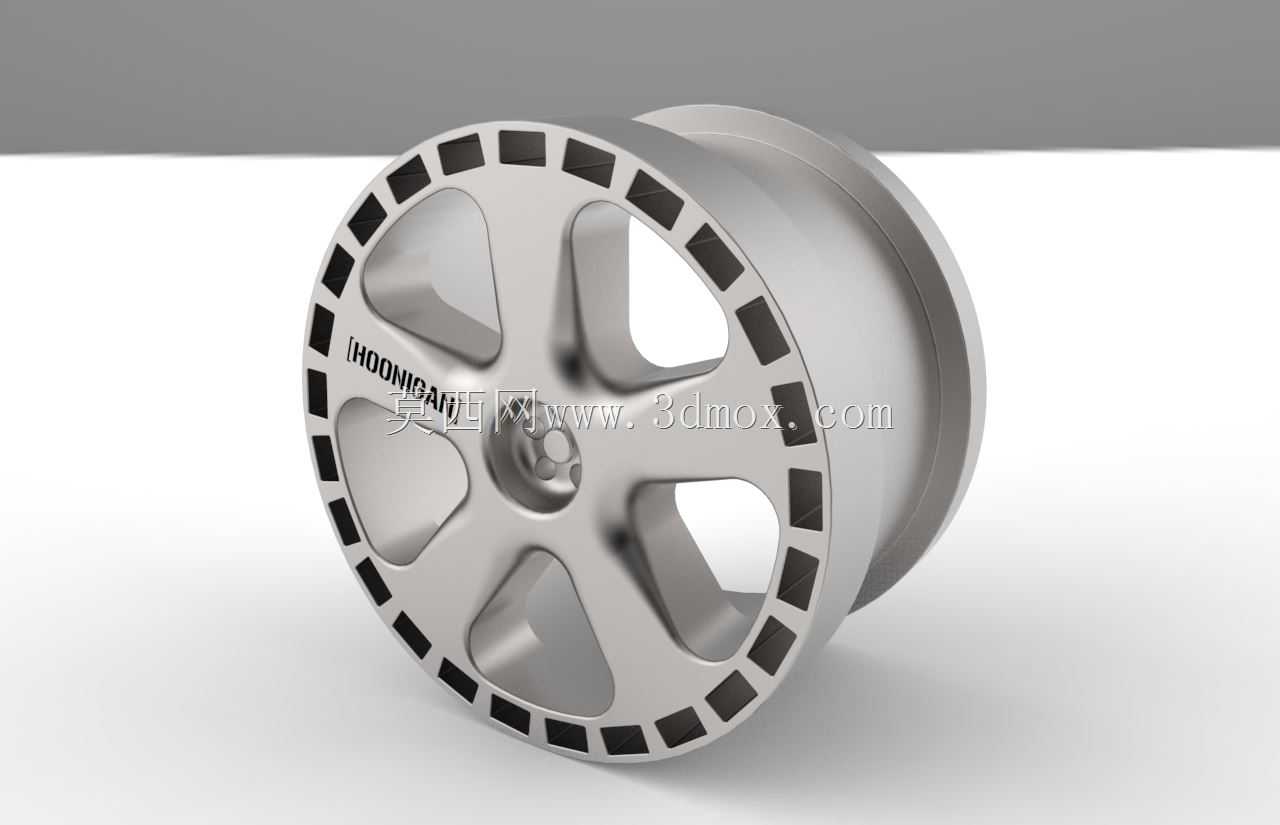

　　外圈是该模型最有辨识度的部分。轮辋边缘布置了一圈连续的矩形凹槽和凸台，视觉上接近越野防脱轮毂的压圈结构。真实防脱轮圈通常通过外圈压环和螺栓将轮胎胎唇夹紧，在低胎压越野行驶时降低轮胎脱圈风险。该模型将外圈齿状槽与轮辋筒体整合表达，适合用来检查防脱结构与胎唇、压圈、螺栓布置之间的空间关系。若进入工程细化阶段，需要进一步明确轮缘厚度、胎圈座直径、槽底圆角、压环安装面以及螺栓孔节圆，不能仅凭外观曲面确定受力结构。

　　中心安装区域是车轮功能的核心。模型中央设置轮毂轴头避让孔，周围分布螺栓安装孔，用于与车轴法兰或制动盘总成配合。选型和建模时应优先确认孔位数量、螺栓节圆直径、中心孔直径、安装面深度以及螺母座形式。中心孔与轴头的配合关系影响车轮对中精度，螺栓孔角度误差则会引起高速抖动或局部应力集中。安装面背面应保持平整，与制动盘或法兰接触面不能被造型筋条干涉；若采用锥面螺母，孔口锥角和支承面宽度也要与紧固件匹配。

　　轮辋筒体部分需要兼顾轮胎安装和行驶刚度。筒体内侧具有胎圈座、轮缘和深槽结构，轮胎装配时胎唇需要越过轮缘并落入胎圈座，充气后再紧贴密封面。模型中可以看到较宽的轮辋截面和明显的外侧轮缘，这种形式适合低扁平比改装轮胎或视觉加宽方案。进行整车布置时，应结合轮宽、偏距、中心孔和螺栓孔节圆判断轮圈与翼子板、减振器、卡钳、拉杆及悬架摆臂之间的边界。偏距过小会让轮圈向外移动，虽然姿态更饱满，但可能增加轴承弯矩并造成轮胎擦碰翼子板；偏距过大则可能使轮圈向内侵入悬架和制动部件。

　　五辐造型在视觉上简洁有力，也给制动系统散热留出较大开放窗口。辐条之间的空腔可以让空气流经刹车盘和卡钳，减少连续制动后的热积聚。不过窗口面积并非越大越好，轮辐宽度、根部圆角和外圈连接刚度需要同步评估。若用于赛道或高强度越野场景，可在辐条背部设置加强筋，并在窗口边缘增加连续圆角；若偏向城市改装展示，则可通过更大的切削面和深浅对比强化层次，但仍需保证最小壁厚和铸造或锻造工艺可行性。

　　从制造思路看，这类轮毂常见于铝合金铸造、锻造或旋压成形流程。外观曲面需要分成正面加工面、涂装面、轮辋内表面和安装配合面分别考虑。外圈密集凹槽会增加模具结构复杂度，槽底应避免尖锐内角，以免成形时产生缩松、应力集中或刀具振纹。中心孔、螺栓孔和安装面通常需要机加工保证同轴度，轮辋胎圈座则要满足尺寸和表面质量要求，以保证轮胎密封与运转稳定性。

　　在三维建模过程中，可先以轮胎外径、轮辋直径、轮宽、偏距和螺栓孔节圆作为骨架参数，再建立中心安装面和轮辋回转体。五根辐条适合用周向阵列方式生成，但每根辐条与轮辋相交处应单独检查曲面连续性和壁厚分布。外圈防脱槽可通过环形阵列特征表达，同时保留与虚拟压环、轮胎胎唇和螺栓组的装配位置。完成实体后，应从整车侧视、前视和制动卡钳剖面三个方向检查边界：外侧确认轮胎与翼子板关系，内侧确认卡钳和减振器间隙，中心确认轴头、螺母和轮毂轴承的装配空间。

　　整体来看，该模型抓住了改装轮毂的关键特征：五辐承载结构、大轮缘、防脱外圈、中心螺栓安装组和明显的轮胎装配筒体。它既可作为汽车外观改装方案的展示模型，也可作为轮圈结构细化、制动避让校核和底盘选型分析的基础数模。
