多旋翼折叠机臂顶部锁紧机构

　　这套结构面向多旋翼飞行器机臂快速收放的实际工况，核心解决机臂从折叠状态展开后，在顶部位置完成刚性锁止的问题，避免飞行过程中机臂受气动载荷、振动载荷出现回折或松脱。日常作业里，多旋翼设备常需要转场运输，机臂折叠后可大幅缩小包装箱轮廓，到达作业现场后又要快速展开并锁定，不能依赖繁琐的螺栓紧固流程，这类顶部开启的折叠锁臂就是为该场景设计的快锁结构。

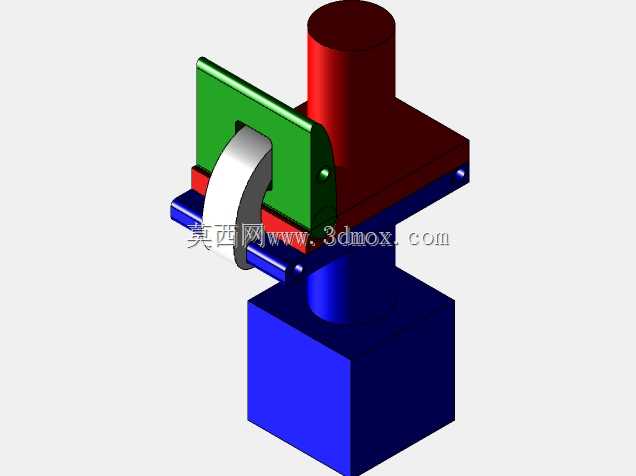

　　从结构组成来看，底部蓝色方块为机身侧固定基座，是整个锁臂机构的安装基准，基座向上延伸出蓝色立柱，作为折叠臂的旋转支撑轴段；上方红色圆柱对应旋翼动力段的安装立柱，红色平板为机臂根部的承力板件，绿色立板是锁止工位的侧向挡板，灰色弧形件为弹簧驱动的锁扣摆块，红蓝之间的蓝色横板为机臂转动的承载摆臂。机臂折叠时，绕底部立柱的铰接轴线向下/向侧方转动，带动整个动力段贴近机身侧面，收纳后整机横向尺寸可缩减六成以上；展开时机臂向上翻转至水平工作位置，灰色锁扣在弹簧预紧力作用下自动卡入绿色立板与红色承力板之间的锁止槽，完成顶部位置的到位锁止。

　　设计思路上没有采用复杂的卡扣公差配合，而是利用弹簧持续张紧的摆块实现自锁：锁扣的弧形工作面在机臂翻转到位过程中会被机臂根部的凸缘先顶开，压缩弹簧蓄能，当机臂到达水平锁定位时，凸缘越过锁扣顶点，弹簧立刻推动锁扣回弹，卡入锁止面，整个展开动作单手即可完成，不需要额外操作锁件。解锁时只需向上扳动灰色锁扣的外露操作段，让锁扣脱离锁止槽，机臂即可向下折叠，操作路径没有干涉，戴劳保手套也能顺利完成动作。

　　承力逻辑方面，机臂展开后，旋翼产生的升力通过红色承力板传递到蓝色摆臂，再由铰接轴和锁扣共同承担载荷：铰接轴主要承受竖直方向的拉力与剪力，锁扣则承担机臂绕铰接点向内折叠的弯矩，绿色立板作为锁扣的侧向支撑，把锁扣受到的冲击力直接传递到机身基座，避免锁扣单独受力出现变形。各板件的厚度预留了足够的刚性余量，即使是3D打印的PLA或PETG材质，在常规多旋翼起飞重量下也不会出现锁止面压溃的问题；如果采用尼龙或碳纤维板材加工，锁止间隙的保持性会更好，长期振动下也不容易出现松旷。

　　安装边界上，底部方形基座可直接贴合机身中心架的顶面安装，预留的安装孔位对应机身碳管或板材的连接位置，基座的轮廓尺寸不会干涉机身内部的飞控、电池布置；上方红色圆柱的直径匹配常用旋翼电机的座体安装尺寸，电机固定螺丝可直接从红色承力板背面穿入锁紧，不需要额外转接件。侧向绿色立板的高度刚好覆盖锁扣的全行程，既不会过高增加不必要的风阻，也不会过短导致锁扣脱出。横向摆臂的长度可根据不同机型的机臂轴距需求调整，锁止机构本身的核心尺寸不需要改动，仅延长摆臂段即可适配更大桨距的多旋翼设备。

　　实际使用中，这套结构同时兼顾了收纳效率和飞行可靠性：折叠状态下所有零件都不会突出机身外轮廓，运输堆叠时不会磕碰锁扣；展开锁止后，锁扣的弹簧预紧力会持续消除铰接位置的配合间隙，飞行中电机的高频振动不会让锁扣自行回转，相比单纯依靠摩擦力锁紧的折叠关节，这种刚性卡位的锁止方式在大机动飞行、阵风扰动工况下的安全冗余更高。结构中没有细小易丢的零件，弹簧和锁扣都集成在摆臂侧面，维护时只需检查弹簧的预紧力和锁扣工作面的磨损量，长时间户外作业也能保持稳定的锁止效果。
