多旋翼折叠臂快拆式多转子联动锁止机构

　　这套折叠锁止结构最初是围绕多旋翼折叠臂的快速收放需求展开的，实际也可迁移到折叠伞骨、便携支架、模块化机架、可拆卸作业臂等需要频繁展开与收拢的场景中。它解决的核心问题不是单纯把两个部件扣在一起，而是在折叠件承受径向载荷、振动载荷和反复开合冲击时，仍能保持明确的锁止位置、稳定的预紧力和可重复的拆装手感。

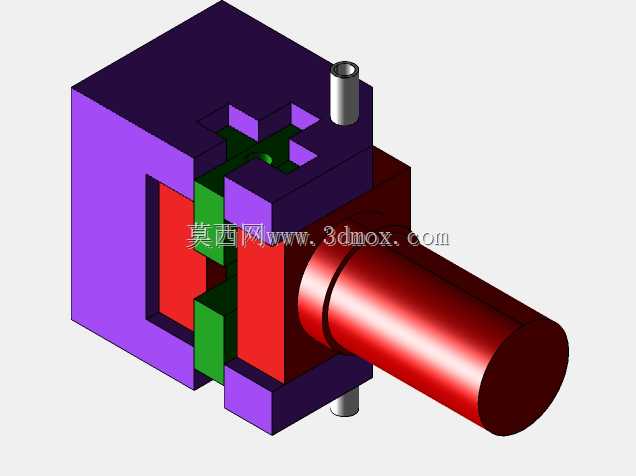

　　从结构组成看，模型由外侧锁座、中部滑块、联动挡块、弹簧容纳腔、导向销孔以及穿入锁体的转轴段构成。红色圆柱部分对应折叠臂的铰接或连接轴，轴端伸入锁体后与内部绿色滑块形成卡位关系；紫色块状外壳承担安装基准和外部防护，黑色与绿色零件则构成多级联动的止退路径。与常见单点卡扣不同，这里采用多转子、多卡位协同的思路：当折叠臂转入工作位置时，轴体推动内部滑块沿导向面移动，滑块压缩弹簧并越过锁止位，随后在弹簧回复力作用下卡入对应凹槽，使轴向窜动被限制；侧向布置的销柱同时约束滑块的旋转自由度，避免振动中出现松转。

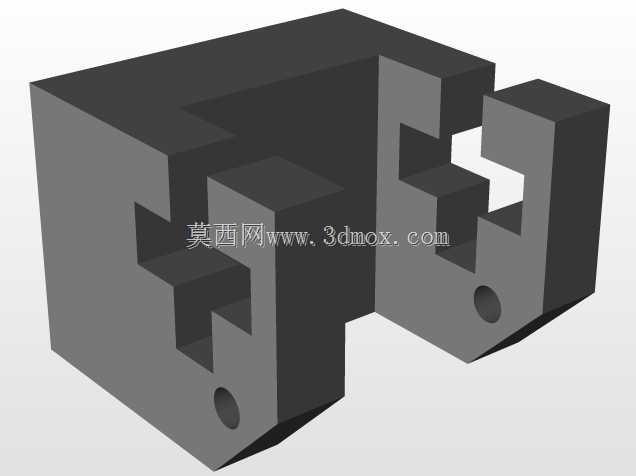

　　设计思路上，该结构强调“折叠后紧凑、展开后可靠”。锁座外形近似方块，内部挖空形成滑块运动腔，外部保留足够壁厚以承受锁紧力；顶部和底部的小圆柱销既可作为装配定位件，也可作为防脱限位件。滑块与壳体之间采用直面导向，加工时容易通过铣削或打印获得稳定配合；弹簧连接段用于提供复位力，使锁件在没有人工操作时保持压紧趋势。对于多旋翼设备而言，机臂在飞行中会持续受到电机拉力和气动交变载荷，锁止机构若只靠摩擦面定位，长期使用后容易因磨损产生间隙，因此模型中通过形面咬合与弹簧预紧共同承担锁止功能，摩擦只作为辅助。

　　安装边界方面，外侧方块锁座适合固定在机架侧板或臂座平面上，连接时需要在安装面上预留与锁体轮廓匹配的沉位，并保证销轴孔与折叠臂回转轴线同轴。红色轴段的直径、插入深度和端部倒角直接影响插入阻力与锁止反馈，工程细化时应结合臂管材料、壁厚和整机重量校核接触应力。若用于碳纤维管臂，可在轴套接触区增加金属衬套，避免反复锁紧造成纤维层压伤；若用于3D打印样机，则应关注层纹方向，滑块受力面和锁钩根部宜让载荷沿层间剪切较小的方向传递。

　　外形尺寸上，模型呈现的是紧凑型块状布局，锁体宽度主要由内部滑块行程、弹簧直径和轴径决定，高度则受上下销柱位置影响。实际布置时，折叠臂收拢路径不能与锁座外缘干涉，锁体侧面还需留出手动解锁或工具拨动的空间。多转子联动的价值在于，一个动作可以带动多个止挡面进入或退出卡位，减少操作者逐个检查卡扣的步骤；在多机臂设备上，这种结构能够让展开过程更具一致性，也便于通过手感判断是否完全到位。

　　从维护角度看，弹簧、滑块和销柱属于易反复运动的零件，装配时应控制滑块与腔壁间隙：间隙过小会在粉尘或温差变化下卡滞，间隙过大则会造成锁止后晃动。锁止面建议设计成带有短导入斜面和末端直面的组合形式，导入斜面负责快速咬合，末端直面承担主要防退作用。若设备需要在高频振动环境下工作，还可在滑块外侧增加保险销或弹性卡箍，形成第二道防松措施。整体来看，该机构把折叠、定位、锁紧和快拆集中在一个较小体积内，适合作为便携设备机架、折叠作业装置以及多旋翼臂连接部位的结构参考。
