金属型材参数速查配置文件标尺设计

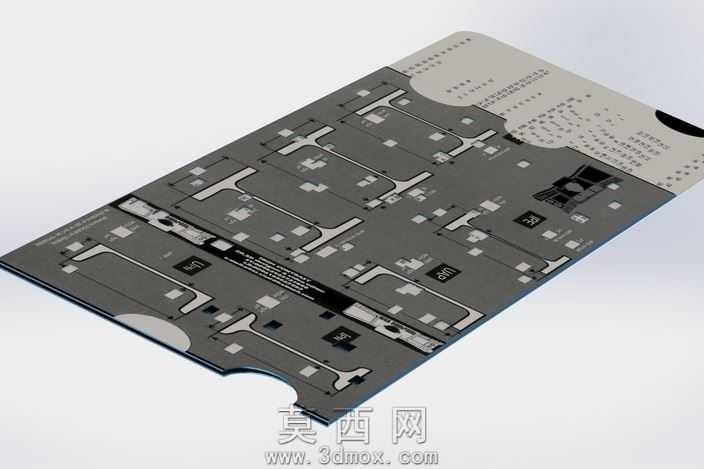

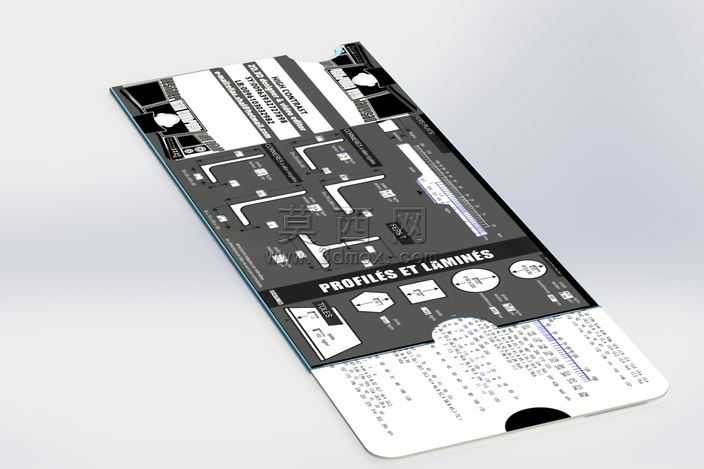

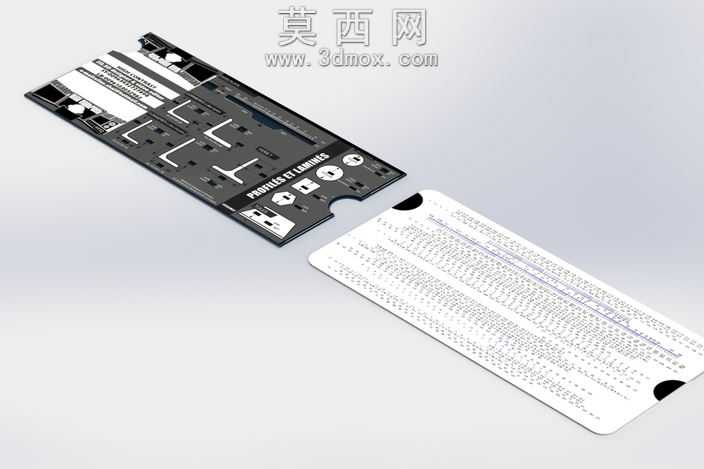

本作品为面向金属加工、型材选型场景设计的参数速查标尺三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以薄型钣金件为基础载体，绘制标尺整体的长条形外轮廓，通过拉伸凸台命令设定符合手持使用习惯的厚度与边缘圆角，避免尖锐棱角带来的使用划伤风险。建模过程中严格对齐真实工业标尺的尺寸比例，将不同类型金属型材的截面轮廓、规格参数、单位换算、常用公差数值等信息，通过草图绘制、文字包覆命令精准排布在标尺的正反两面，所有文字标识的字号、间距经过反复调整，确保打印蚀刻后清晰可读，不会出现字符重叠、边缘模糊的问题。材质渲染阶段，主体部分赋予哑光不锈钢金属材质，调整材质的粗糙度、反射率参数，模拟真实量具表面耐磨防眩光的处理效果，不同功能分区通过细微的材质色差做区分，比如参数查询区采用稍浅的金属底色，刻度测量区采用蚀刻后的深色纹理，提升视觉辨识度。结构设计上兼顾实用性与便携性，在标尺一端预留挂孔结构，方便日常收纳悬挂，边缘做加厚处理提升整体抗弯折强度，同时将常用的型材截面轮廓做凸起蚀刻处理，不仅能直观展示型材形状，还可通过凸起结构辅助快速比对实物型材的规格。设计思路围绕一线加工人员的实际使用需求展开，摒弃传统零散参数手册查阅不便的痛点，将金属型材的大小参数、质量换算、公差标准等高频使用的信息整合在一把便携标尺上，既保留普通长度标尺的测量功能，又附加了工业参数速查的实用属性，模型完成后经过干涉检查与结构验证，所有特征无建模错误，可直接用于3D打印制作实物或作为工业量具设计的参考方案，整体结构紧凑合理，功能分区清晰，符合工业场景下工具类产品的耐用性、易用性设计要求。
