三坐标测量机用定位基准块三维设计

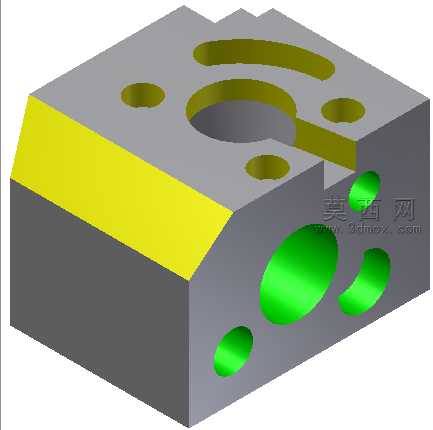

本模型为三坐标测量工序配套使用的定位基准块，采用三维建模软件完成全参数化设计，建模过程遵循精密测量工装的设计规范，整体以六面体为基础基体开展特征构建。首先完成基体的基础实体建模，对基体一侧棱边做斜切处理形成定位靠面，该斜面经过平面度公差约束设计，可作为工件放置的侧向定位基准，保证工件装夹时的姿态一致性。模型顶面设计有环形沉槽与中心通孔，环形槽用于避让测量探针的下行路径，避免检测过程中探针与工装发生碰撞干涉，中心通孔为基准定位孔，可配套定位销实现工件的快速精准定位；顶面均匀分布四个小型通孔，用于安装固定压块，实现待测工件的锁紧固定，防止测量过程中工件发生位移影响检测精度。模型的侧向立面设计有多组不同直径的圆形通孔与弧形通槽，不同孔径的通孔可适配不同规格的定位销，满足多类型工件的装夹定位需求，弧形通槽为可调式安装槽，可根据待测工件的尺寸调整定位元件的安装位置，拓展工装的适用范围。材质设计上，基体主体采用合金工具钢材质，做淬硬处理保证长期使用的耐磨性与尺寸稳定性，斜切定位面做亮黄色氧化处理，与基体主体的金属灰形成明确视觉区分，方便操作人员快速识别定位靠面，提升装夹效率；所有孔位、槽位的内壁做高亮绿色视觉标识，清晰展示特征的位置与形态，便于建模阶段的特征校验，也方便后续加工环节识别加工区域。建模过程中所有特征均添加完整的几何约束与尺寸关联，定位孔的位置度、定位面的平面度、各安装孔的同轴度均按照精密测量工装的公差要求做参数化设定，修改基础参数即可快速调整工装的尺寸规格，适配不同尺寸的三坐标测量机工作台与不同规格的待测工件。整体结构设计紧凑，无冗余特征，在保证装夹定位刚性的前提下尽可能做减重处理，同时充分考虑测量过程中的探针避让需求，所有边角均做小倒角处理，去除锐边避免划伤操作人员或待测工件，完全满足三坐标精密检测工序的工装使用要求。
