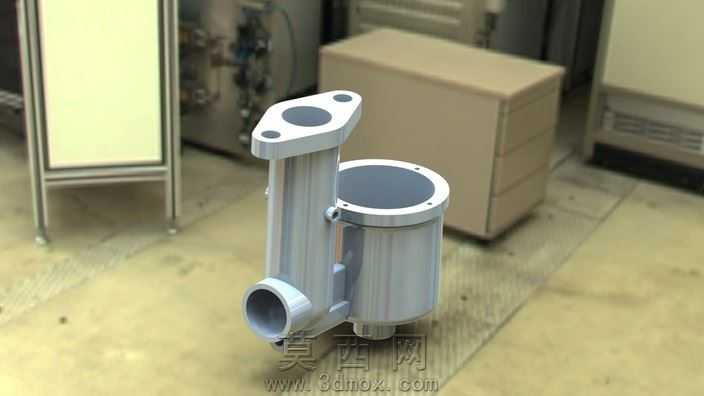

化油器主体壳体结构三维设计作品

本作品为化油器核心主体壳体的三维建模设计，建模阶段依托参数化设计逻辑完成全尺寸构建，首先梳理化油器壳体的功能分区：顶部的安装固定法兰、中部的立式支撑腔道、侧置的管路接口、下部的储油筒结构，每一处结构都严格匹配化油器的实际装配需求，通过草图绘制、特征拉伸、布尔运算、圆角过渡等操作完成基础形态搭建，对法兰处的安装孔位、接口处的配合止口、腔道内部的连通结构都做了精准的尺寸约束，确保各部分结构无干涉、可满足后续虚拟装配的精度要求。材质渲染阶段针对壳体的金属加工属性做了精细化调整，赋予模型亚光铸铝材质，调整材质的粗糙度、金属度参数，还原铝合金机加工后的细腻金属质感，对安装端面、接口内壁等机加工面做了单独的材质区分，略微提升高光反射强度，区分出铸造面与机加工面的视觉差异，场景布光采用三点布光逻辑，主光源模拟车间自然光角度，补光消除结构暗部的死黑区域，轮廓光勾勒壳体的边缘形态，让整体渲染效果真实还原工业零件的实物质感，清晰呈现各部分的结构细节。结构设计上充分考虑化油器的工作逻辑，顶部法兰的双安装孔用于将化油器主体固定在发动机进气端，法兰端面的密封槽结构预留了密封件安装空间，保证连接位置的气密性；中部立式腔道为燃油与空气的混合提供通路，腔道壁厚做了均匀化处理，避免壁厚差异导致的成型缺陷；侧置的圆形接口为进气或燃油接入端，接口处的凸缘结构用于外接管路的卡箍固定；下部的圆柱形储油腔用于暂存燃油，腔室顶部的法兰边用于和化油器上盖配合密封，底部的出油接口用于向喷油结构输送燃油，各连通腔道的过渡位置都做了圆弧导流处理，减少流体通过时的阻力。设计过程中始终围绕零件的功能性与工艺性展开，所有外部棱角都做了合理的圆角过渡，既避免锐边带来的安全隐患，也符合金属铸造、机加工的工艺要求，各安装孔位的位置度、配合面的平面度都做了参数化约束，方便后续根据不同型号的发动机需求快速调整尺寸参数，模型完成后经过了干涉检查与壁厚分析，确保结构不存在设计缺陷，可直接用于后续的工程图导出、3D打印验证或者数控加工参考，完整还原了化油器主体壳体的结构特征与功能属性。
